4400平14层框架剪力墙结构商住楼建筑结构施工大样图

附件详情

本建筑为十四层高层住宅，一至二层主要为商业，三至十四层为住宅。4487.11平方米:商业1339.55平方米,住宅3147.56平方米。框架剪力墙结构，抗震设防烈度小于 6度，设计按 6度抗震设计，采用机械钻孔嵌岩灌注桩，基础设计等级乙级。

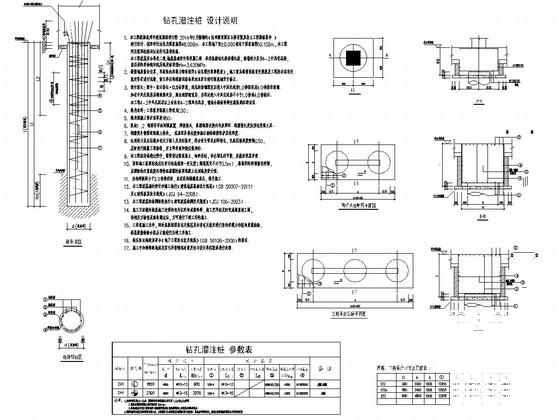

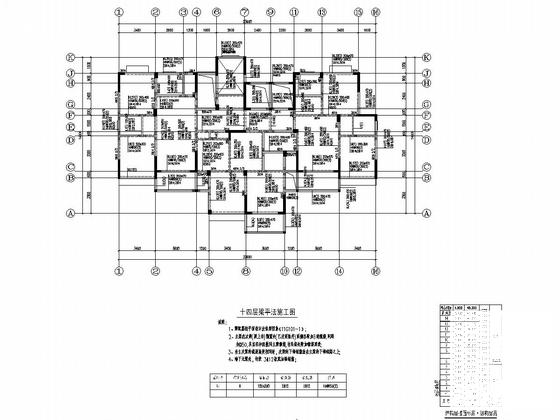

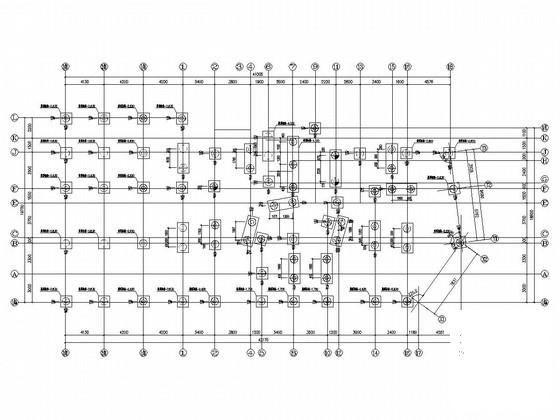

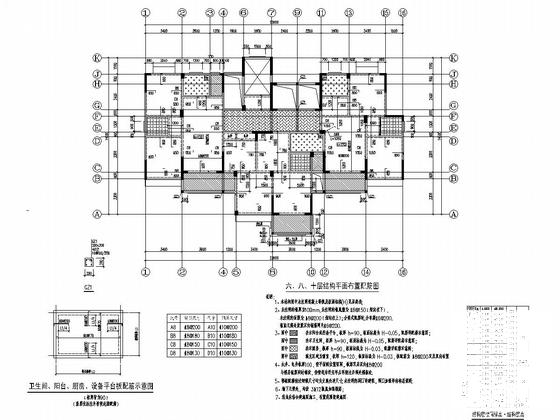

结构专业该资料包含：结构设计总说明，钻孔灌注桩,承台详图，桩平面布置图，承台地梁平面布置图，竖向构件 平面布置图 ，结构平面布置配筋图，梁平法施工图，节点大样图， 楼梯详图 等共计41张图。

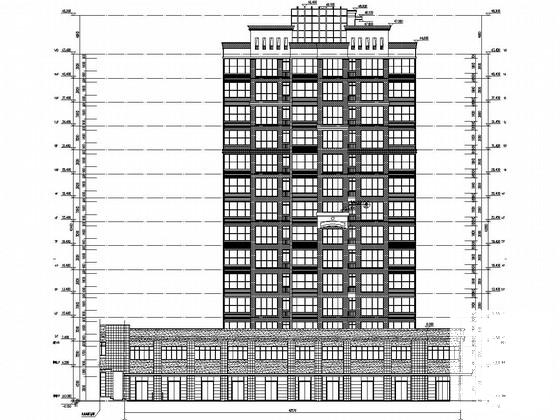

建筑专业该资料包含：施工设计说明，平面图，立面图，剖面图，门窗表，门窗大样图，卫生间大样图，节点大样图等共计24张图。
分享投稿时间：近几年11月。
