装配式预应力砼简支空心板桥及接线道路施工图纸cad
该附件为：装配式预应力砼简支空心板桥及接线道路图纸，格式为dwg，共62张cad图纸，包含：道路+桥梁施工图，节点清晰，同类工程可下载参考。一、项目概要：桥梁布置为1×15m+1×20m，两侧各有6m长的桥台，上部结构采用装配式预应力混凝土简支空心板，预制空心板梁高0.8m和0.95m，现浇混凝土层为100mm的C50混凝土。桥平面位于前后共两段缓和曲线段上，竖向位于2.59%上坡段。桥面车行道设
以下是附件的其中一部分截图，共10张，您也可以 搜索 更多您想要的资源
-

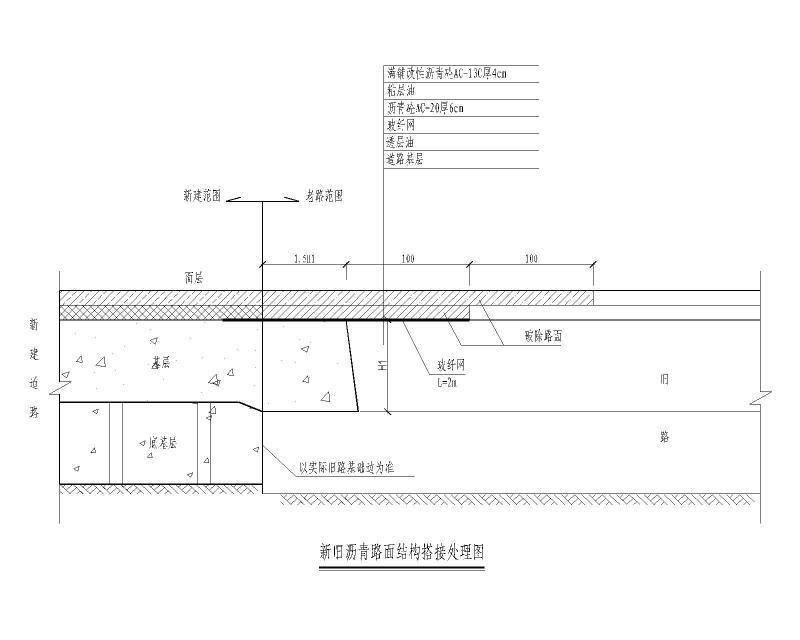

第 1 张图 -

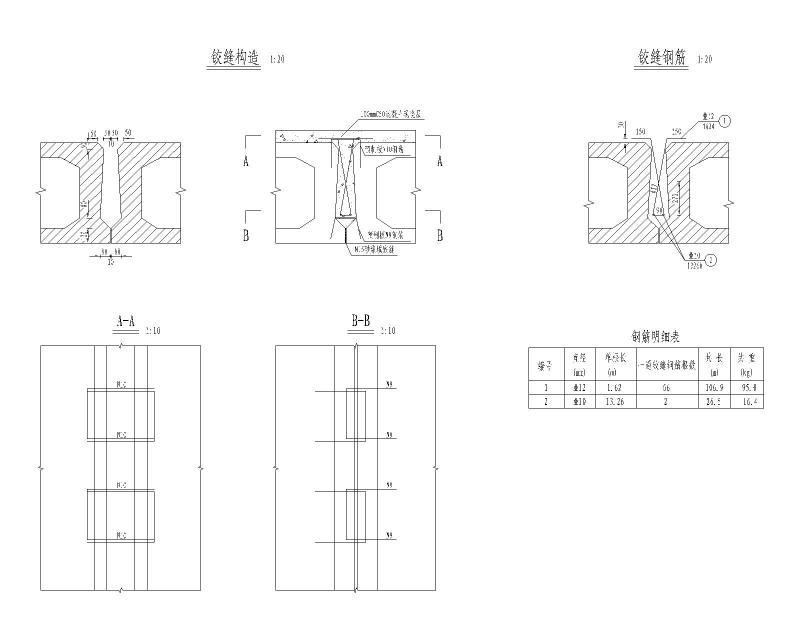

第 2 张图 -

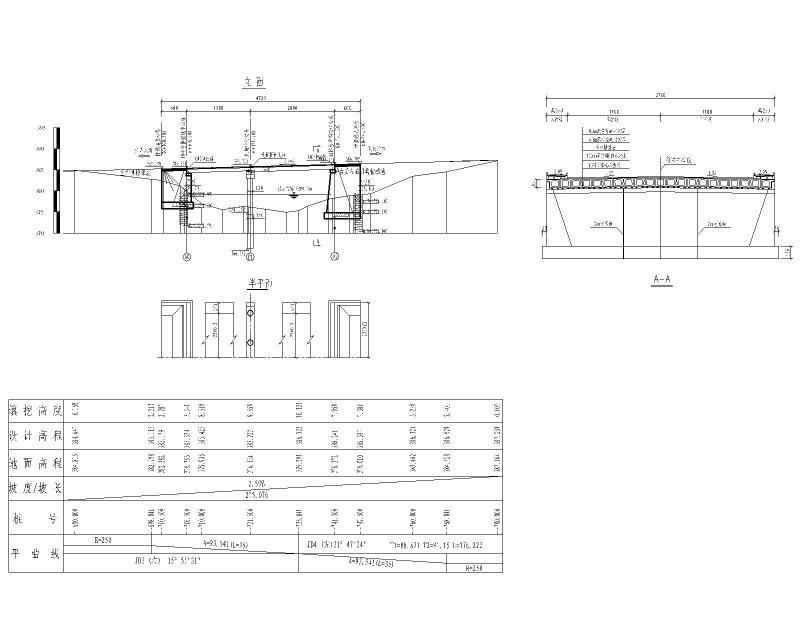

第 3 张图 -

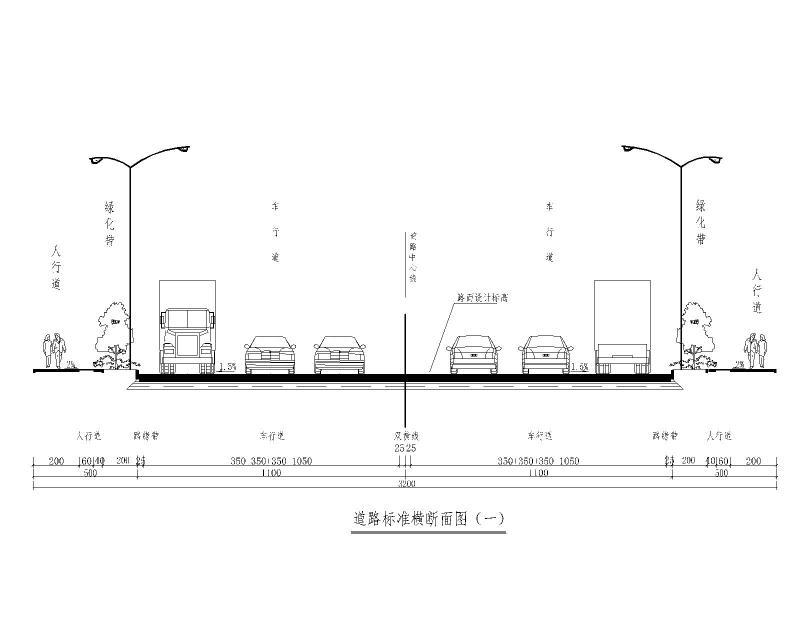

第 4 张图 -

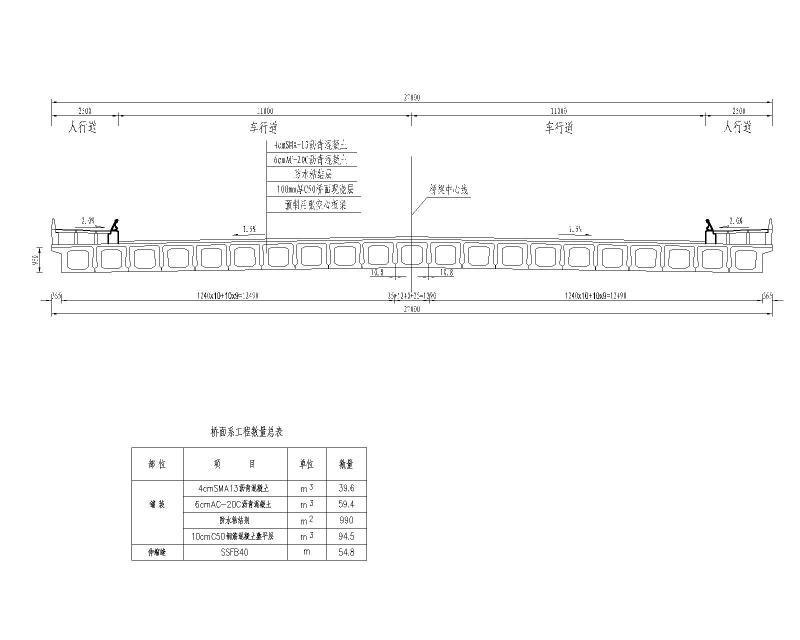

第 5 张图 -
第 6 张图 -
第 7 张图
-
第 8 张图
-
第 9 张图
-
第 10 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-07-18
- 评论次数：0
- 浏览次数：0
- 文件大小：24.18 MB
- 收藏次数：0
-
文件名称：
附件-996797757778069859.rar
