简支预应力混凝土空心板桥CAD施工图纸41张（附墩台计算书）

资料简介
赚取积分

附件详情桥型布置图主要工程材料数量表墩台桩位平面坐标表桥墩一般构造图桥墩桩柱钢筋构造图桥墩盖梁钢筋构造图桥墩挡块钢筋构造图桥墩支座垫石构造图桥台一般构造图桥台钻孔桩钢筋构造图桥台盖梁钢筋构造图桥台耳、背墙钢筋构造图桥台支座垫石构造图横向布置及铰缝构造图中板一般构造图边板一般构造图梁底预埋钢板构造图中板普通钢筋构造图边板普通钢筋构造图空心板预应力钢束构造图空心板端封锚钢筋构造图桥面铺装钢筋构造图桥面连续钢筋构造图铰缝联结钢板构造图防震锚拴构造图泄水管构造图固定支座构造图滑动支座构造图防撞护栏构造图防撞墙构造图伸缩装置构造图伸缩装置处钢遮板构造图搭板一般构造图搭板钢筋构造图桥台泄水槽构造图锥坡构造图桥梁下部墩台综合计算书13页

以下是附件的其中一部分截图，共28张，您也可以搜索更多您想要的资源

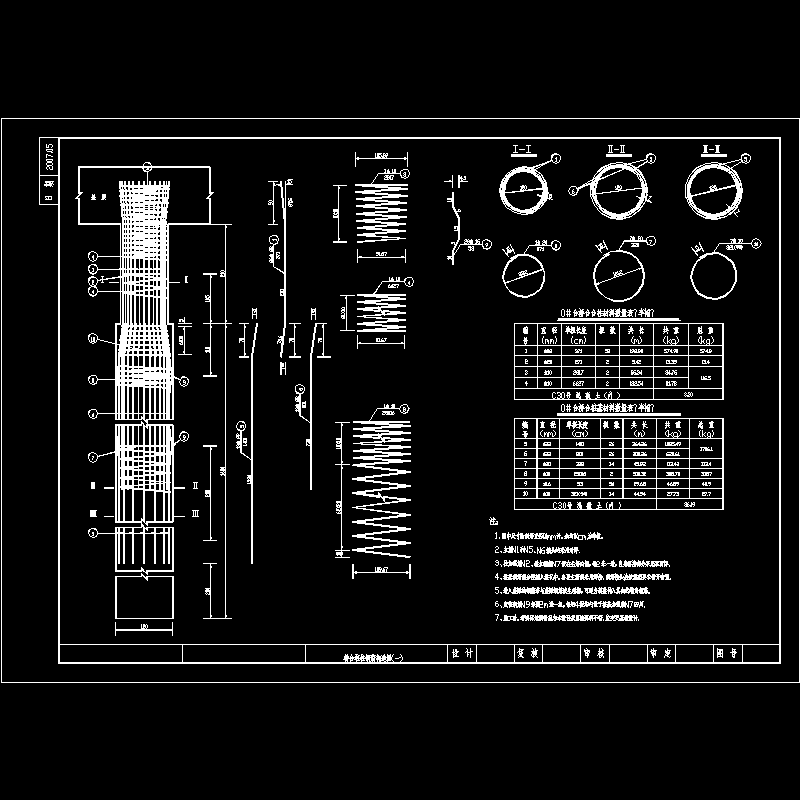

10桥台桩柱.dwg

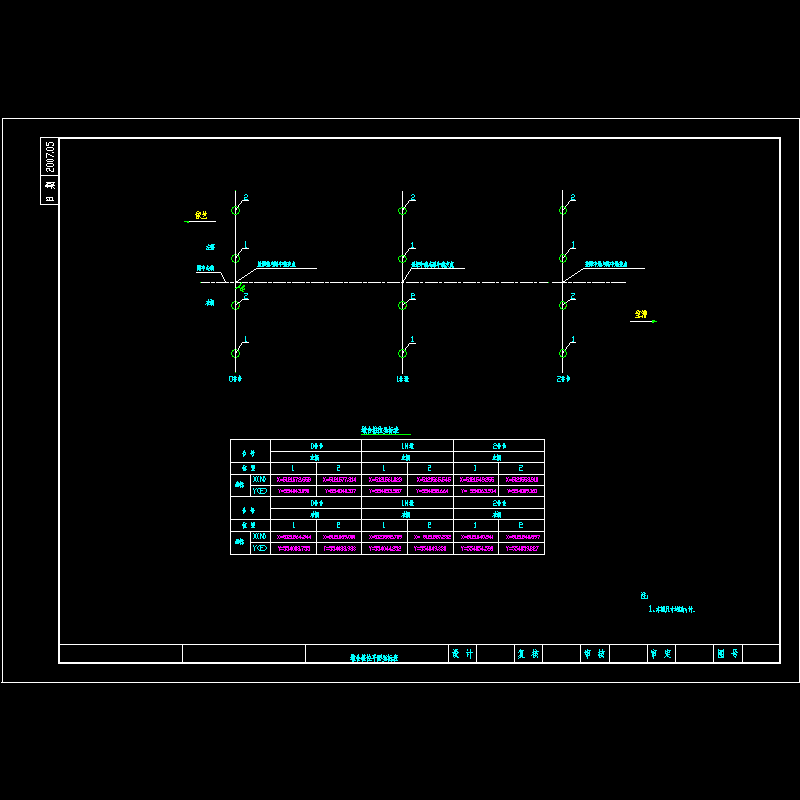

11+010墩台基础平面坐标表.dwg

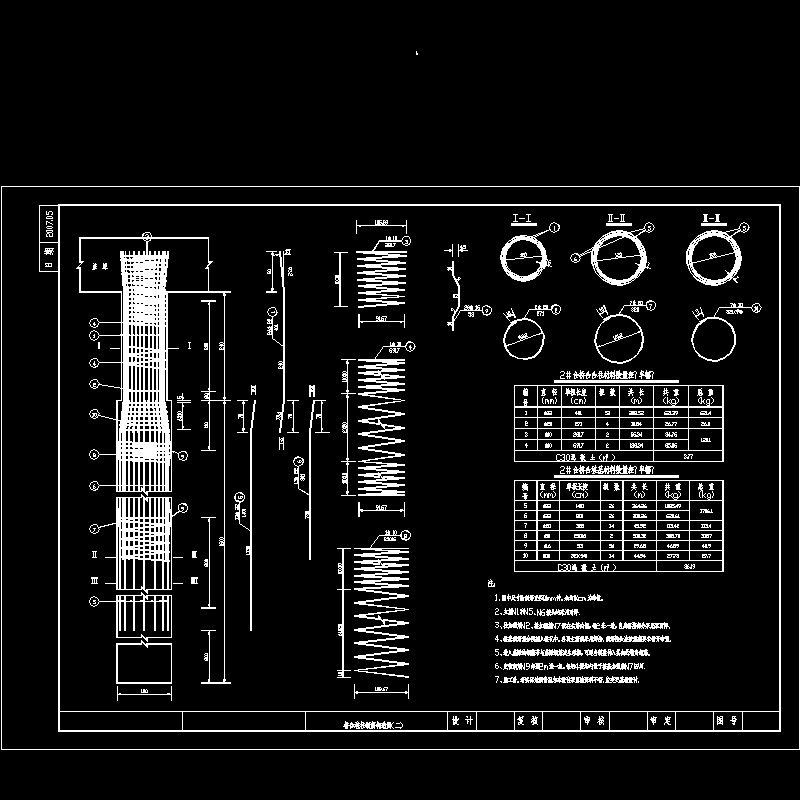

11桥台桩柱2.dwg
12桥台盖梁.dwg
13桥台挡块.dwg
14耳背墙.dwg

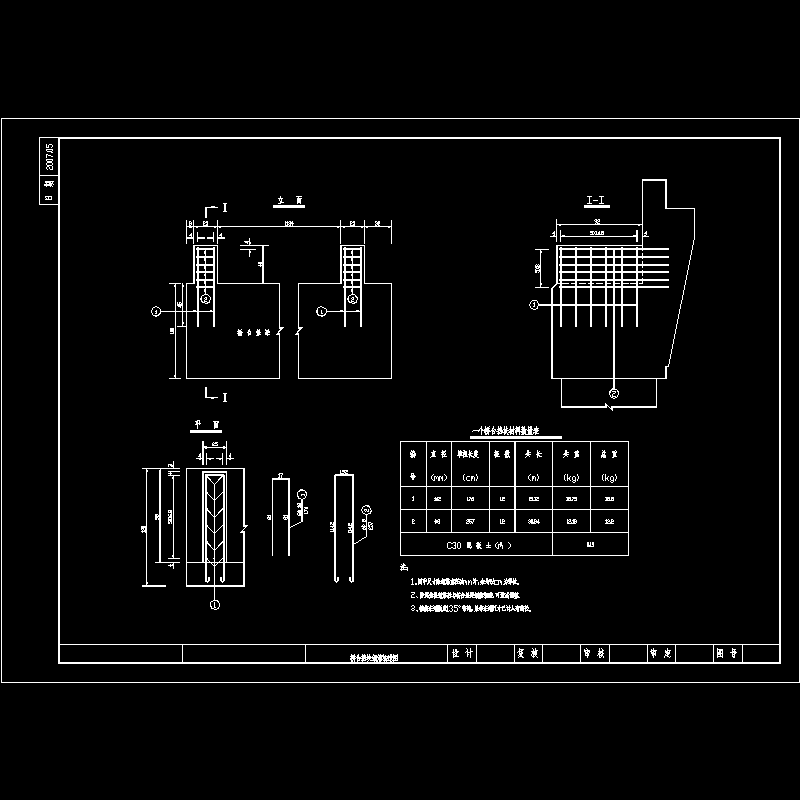

15桥台支座垫石构造图.dwg
16m简支板端加强钢筋构造图.dwg
16标准横断面.dwg
17简支空心板中板一般构造图.dwg
18简支空心板边板一般构造图.dwg
19梁底楔块.dwg

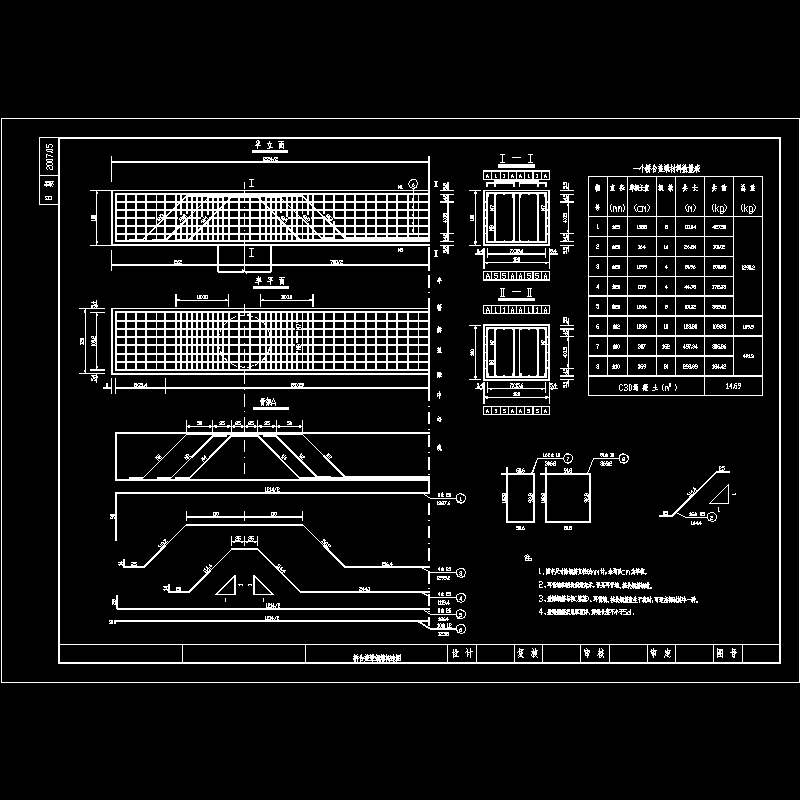

20中板钢筋一般构造图1.dwg
21中板钢筋一般构造图2.dwg
22边板钢筋一般构造图1.dwg
23边板钢筋一般构造图2.dwg
24预应力钢筋构造图.dwg
25简支封锚端钢筋构造图.dwg
26防撞护栏构造图（一）（二）（三）（四）.dwg
27桥面连续.dwg
28铰缝钢筋构造图.dwg
29铰缝连接钢板构造图.dwg
30抗震锚栓构造图.dwg
31泄水管构造图.dwg
36伸缩装置构造图.dwg
38搭板一般构造图.dwg
39搭板钢筋构造图.dwg
39锥坡构造图.dwg
