三跨后张法预应力混凝土简支空心板桥施工图纸43张

资料简介
赚取积分

位置：湖北
编制时间：近代
使用性：公路桥
跨径大小和多跨总长：35m
承重构件受力情况：板桥
使用年限：永久性桥
材料类型：预应力桥

附件详情

工程数量表
平面布置图
桥型布置图
桩位坐标图
空心板一般构造图2
边板普通钢筋构造图2（c＝255、α＝0）
中板普通钢筋构造图2
空心板预应力钢束构造图
空心板铰缝钢筋构造图
板端加强钢筋构造图
封锚端钢筋构造图
支座预埋钢板布置图
支座安装示意图
支座垫石钢筋图
锚栓钢筋构造图
桥面铺装钢筋构造图
桥面连续钢筋构造图
桥台一般构造图
桥台盖梁钢筋构造图
桥台挡块钢筋构造图
耳背墙钢筋构造图
肋板台钢筋构造图2
桥台框架承台钢筋构造图
桥台桩基础钢筋构造图
桥墩一般构造图
桥墩盖梁钢筋构造图
桥墩挡块钢筋构造图
桥墩柱钢筋构造图
桥墩地系梁钢筋构造图
桥墩桩基础钢筋构造图
桩基检测管布置图
扶手式栏杆构造图
人行道板布置图
D40伸缩缝构造图
桥台搭板一般构造图
搭板钢筋构造图
桥台锥坡构造图

附件详情

公路－Ⅰ级；3x10预应力砼(后张)简支空心板，桥面连续，桥长:35.04米桥面净宽:2x净12.5m。下部结构桥台采用肋板台，桥墩采用柱式墩，墩台采用桩基础。本桥平面位于直线上，桥面横坡为双向1.5%，纵断面纵坡-0.4%。桥台采用GJZF/4200x250x44型四氟滑板式橡胶支座，桥墩采用GJZ200x250x42型板式橡胶支座；0、3号桥台采用QMF-40伸缩缝。墩台桩基础全部采用摩擦桩（φ8、16、25）。小桩号侧锥坡高度为3.6m，大桩号侧锥坡高度为5.0m。泄水管设置在桥面较低侧，全桥共14套。台后搭板长度为6m。在空心板短边距板端1300mm位置，有铰缝一侧设80×25mm预留孔，对于边板，在悬臂根部设80×40mm的预留孔，以便于空心板的吊装。
……共计43张CAD，设计于

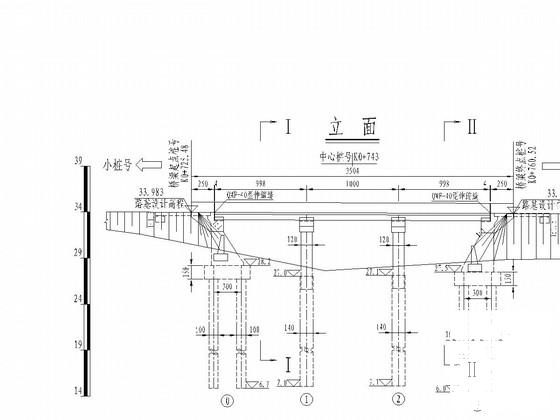

立面图

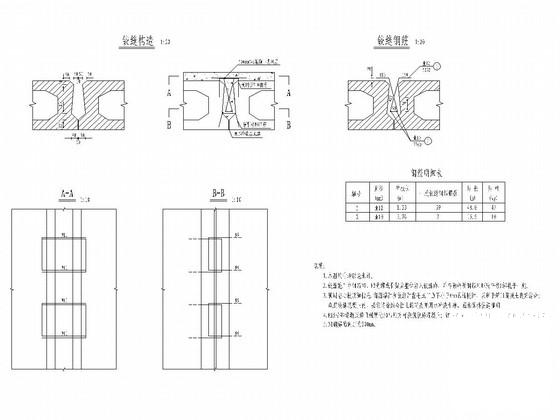

空心板铰缝钢筋构造图

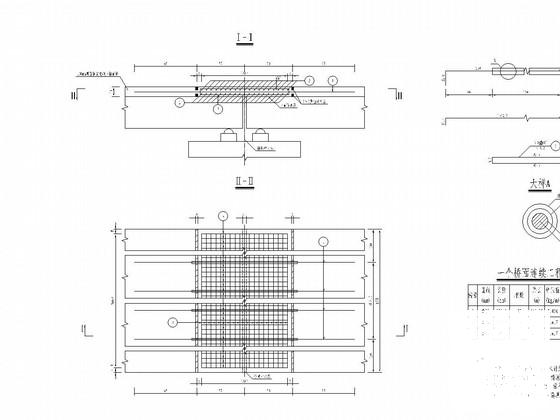

桥面连续钢筋构造图

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源
