预应力简支空心板桥图纸

  • 使用性:公路桥
  • 跨径大小和多跨总长:33m
  • 行车道位置:下承式桥
  • 承重构件受力情况:板桥
  • 使用年限:永久性桥
  • 材料类型:预应力桥

附件详情

上部结构为3×11米预应力混凝土简支空心板,桥面连续,右前夹角90°;下部采用柱式墩台,灌注桩基础。
汽车荷载:公路-Ⅰ级
桥面宽度:44米
地震动峰值加速度系数: 0.10g,相应于地震基本烈度为Ⅶ度
主要材料
混凝土:预制空心板采用C50混凝土,桥面铺装为沥青混凝土和C50混凝土,墩台盖梁为C30混凝土,墩台桩基为C25混凝土。
……
上部结构为3×11米预应力混凝土简支空心板,桥面连续,右前夹角90°;下部采用柱式墩台,灌注桩基础。
汽车荷载:公路-Ⅰ级
桥面宽度:44米
地震动峰值加速度系数: 0.10g,相应于地震基本烈度为Ⅶ度
主要材料
混凝土:预制空心板采用C50混凝土,桥面铺装为沥青混凝土和C50混凝土,墩台盖梁为C30混凝土,墩台桩基为C25混凝土。
为了防止预制板上拱过大,及预制板与桥面现浇层由于龄期差别而产生过大收缩差,存梁期不超过90d,若累计上拱值超过计算值4mm, 应采取控制措施。
……
该资料包含:
说明
全桥主要材料数量表

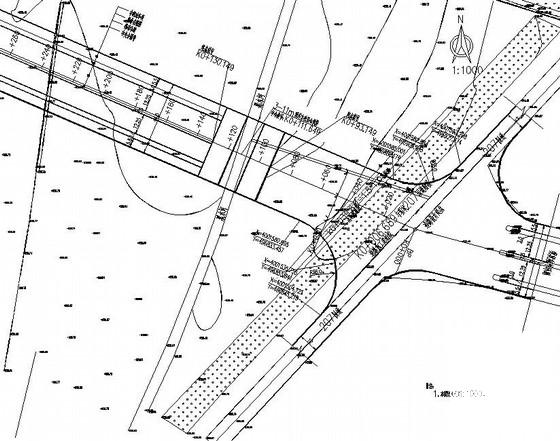

桥位平面图
桥型布置图(一)~(二)
标准横断面图
空心板一般构造图(一)~(二)
铰缝钢筋构造图
桥面连续钢筋构造图
封锚端钢筋构造图

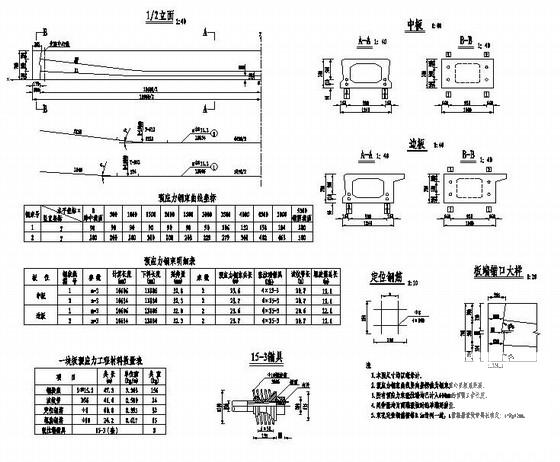

预应力钢束构造图
板端加强钢筋构造图
中板普通钢筋构造图(一)~(二)
边板普通钢筋构造图(一)~(二)
锚栓钢筋构造图
支座构造图
伸缩缝构造图
泄水管构造图
板底楔形块构造图
人行道一般构造图
人行道钢筋构造图
栏杆一般构造图
桩位坐标图
桥墩一般构造图

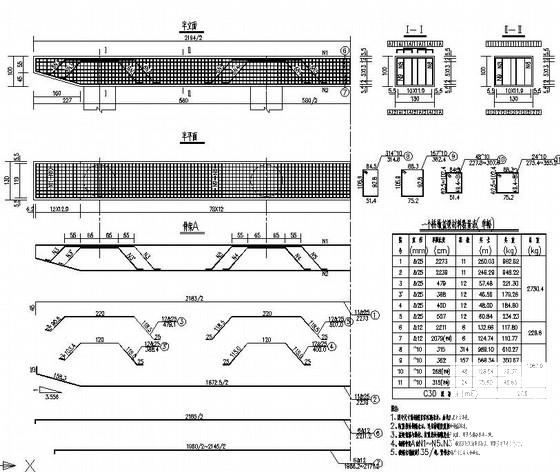

桥墩盖梁钢筋构造图
桥墩桩柱钢筋构造图
桥墩系梁钢筋构造图
桥墩支座垫石钢筋构造图
桥墩挡块钢筋构造图
桥台一般构造图
桥台盖梁钢筋构造图
桥台耳背墙钢筋构造图
桥台支座垫石钢筋构造图
桥台挡块钢筋构造图
桥台挡土板钢筋构造图
桥台桩基钢筋构造图
桥台搭板钢筋构造图
桥台锥坡一般构造图
……
共计47张。
