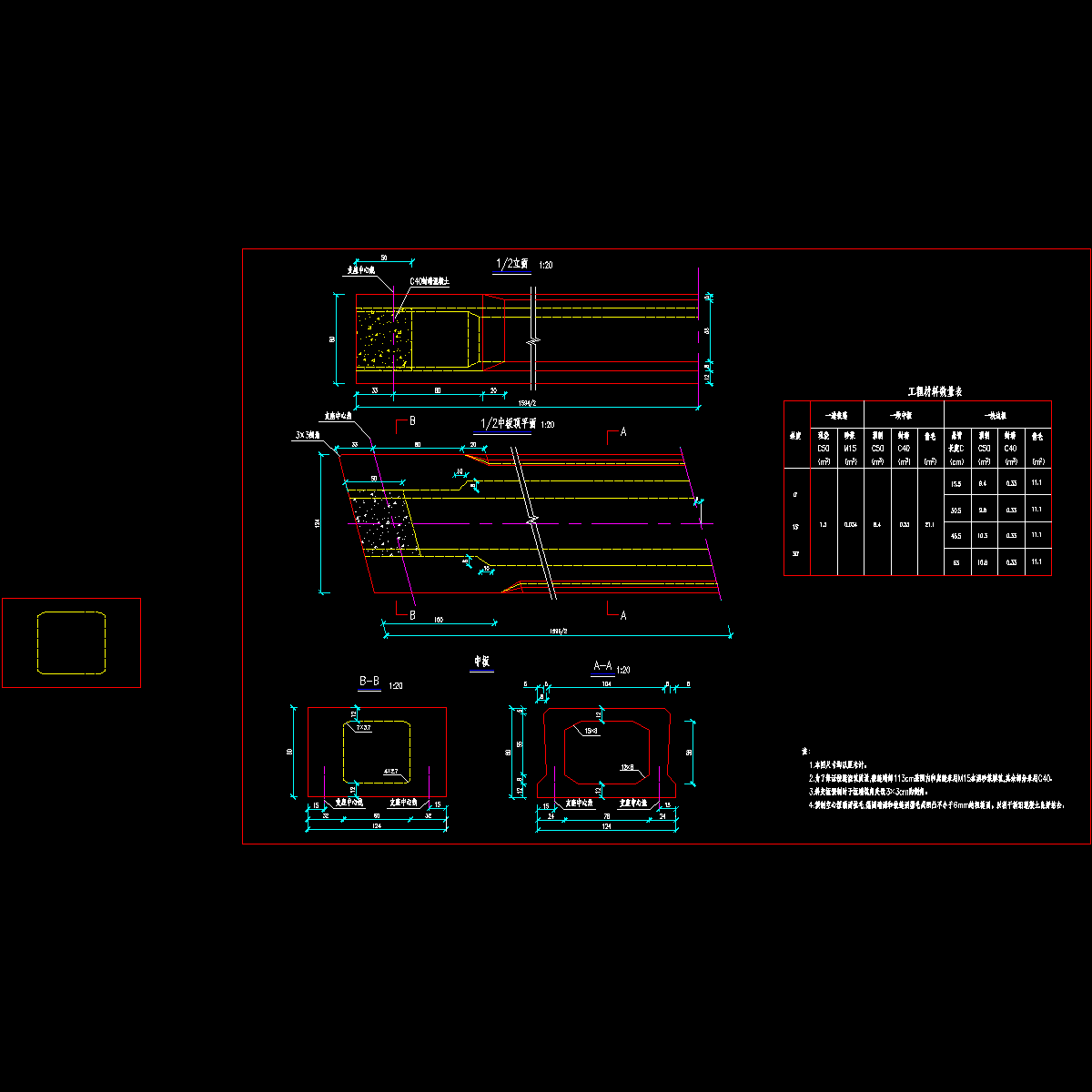

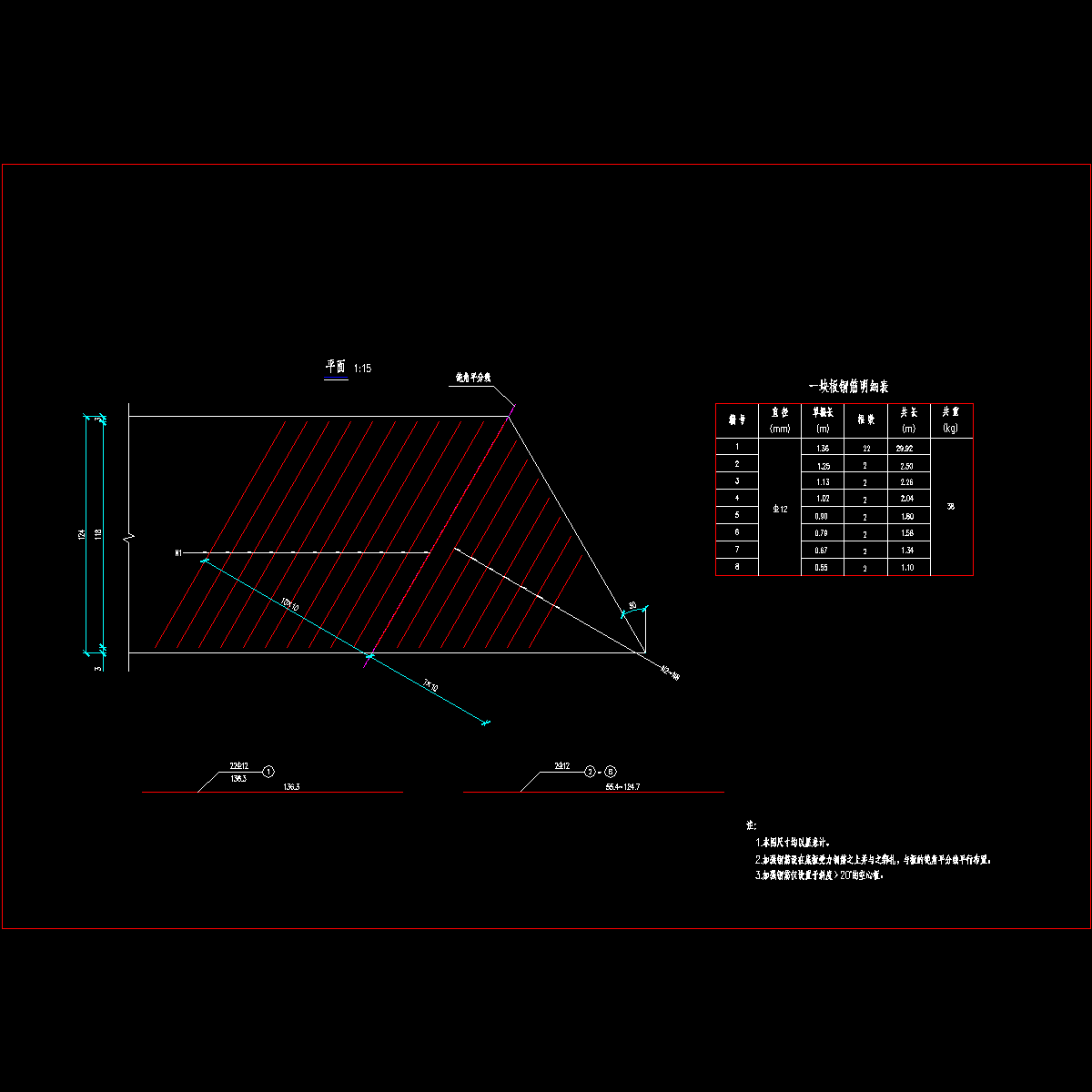

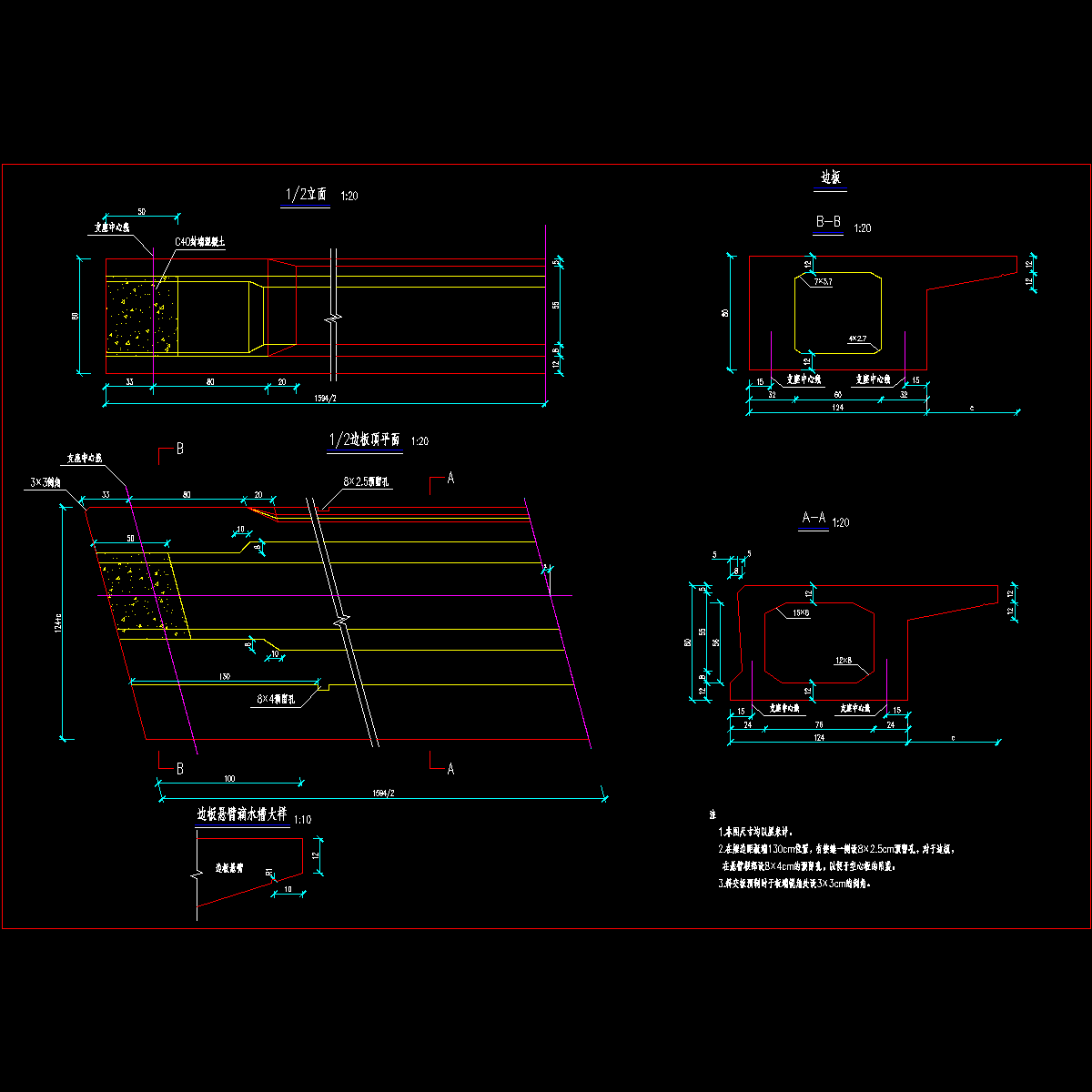

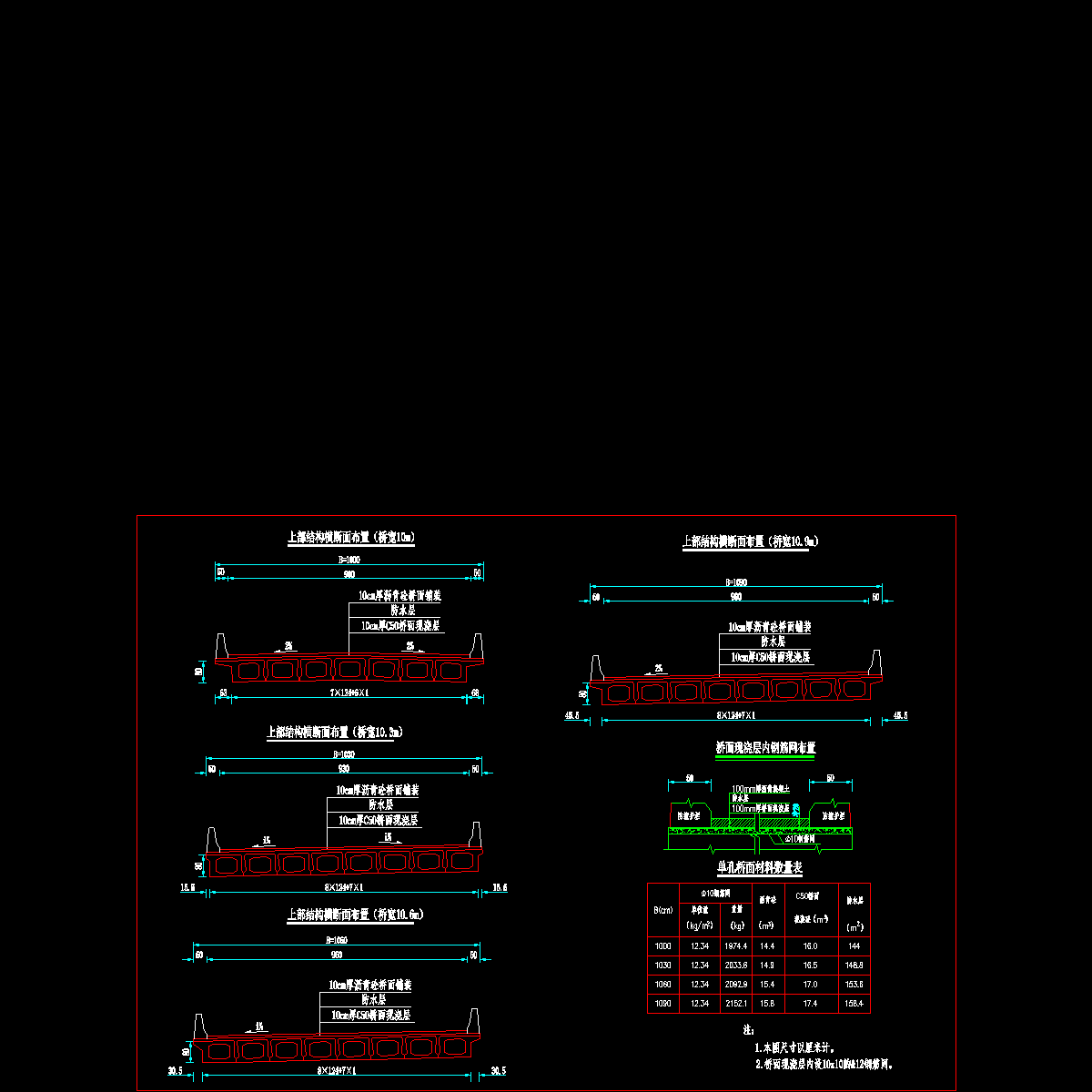

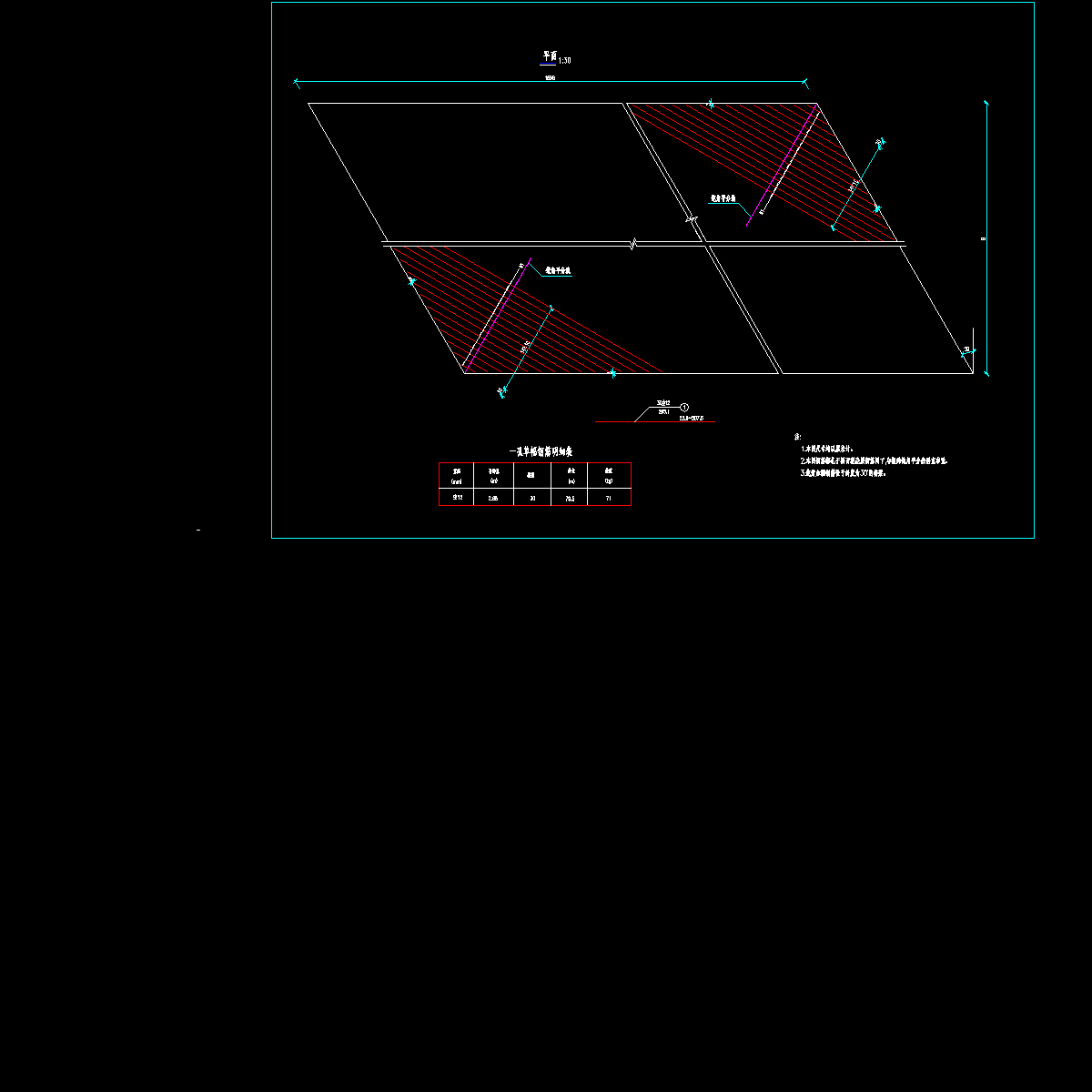

16m跨径装配式后张法预应力混凝土简支空心板桥上部构造施工图纸设计33张.dwg

技术指标： 　　1.设计荷载：公路－Ⅱ级 　　2.桥面宽度：10m、10.3m、10.6m、10.9m 　　3.预制板吊装重量：边板289KN，中板227KN 　　4.环境类别：Ⅰ类 　　…… 　　空心板预制： 　　浇筑空心板混凝土前应严格检查伸缩缝、护栏、泄水孔、支座等附属设施的预埋件是否齐全，护栏按路基边线布设；应保证预应力管道及钢筋位置的准确性；用合适的集料粒径并做好配合比实验。浇筑混凝土时应充分振捣密实，严格控制浇筑质量。 　　…… 　　预应力工艺： 　　预应力管道的位置必须严格按坐标定位并用定位钢筋固定，定位钢筋与空心板腹板箍筋点焊连接，严防错位和管道下垂，如管道与钢筋发生碰撞，应保证管道位置不变而挪动钢筋。浇筑前应检查波纹管是否密封，防止浇筑混凝土时阻塞管道。 　　…… 　　空心板安装： 　　（1）预制空心板采用设吊孔穿束兜板底加扁担梁的吊装方法。 　　（2）预制板架设方案为跨墩龙门架施工。如采用架桥机或其他架设方式，施工单位应根据采用架设方式对空心板进行施工荷载验算，验算通过后方可施工，且架桥机的重量必须落在墩台的立柱上。 　　…… 　　共33张，
