三万平中学建筑给排水施工图纸（教学楼食堂实验楼宿舍）

资料简介
赚取积分

附件设计说明：有
建筑类别：教育
建筑高度类型：多层建筑
建筑设计结构形式：其他结构
建筑设计面积：30000平方米
建筑地上层数：4层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：61张
设计年代：近代
地下室用途：设备用房,其它
生活供水设计：生活给水系统
生产供水设计：热水系统
排水设计：污水系统,废水系统,雨水系统
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
供水方式：市政供水
供水分区：无
排水体制：污废合流,雨污合流
排水技术：重力排水
火灾危险等级：中危险级Ⅰ级
消火栓用水量室外(L/S)：25
消火栓用水量室内(L/S)：15
大样节点：泵房,厨房,卫生间,集水坑
热水供应方式：集中热水供应
项目所在地：安徽

附件详情

给排水设计说明
食堂部分：
一层给排水平面图
二层给排水平面图
三层给排水平面图
四层给排水平面图
屋顶层给排水平面图
喷淋系统原理图
给水系统透视图
雨水系统原理图
生活排水系统原理图
厨房排水系统透视图
消防系统透视图
卫生间大样图
设备及主要材料表
……
实验楼部分
地下一层给排水平面图
一层给排水平面图
二层给排水平面图
三层给排水平面图
四层给排水平面图
屋顶给排水平面图
消火栓系统透视图
给水系统透视图
排水系统原理图
实验室排水系统透视图
集水坑透视图
雨水系统原理图
设备材料表

附件详情

项目概要：本项目位于安徽，共有综合教学楼、实验楼、宿舍楼、食堂、门卫室等建筑构成；其中：综合教学楼,4/-1层，建筑设计面积：14402.16平米，框架结构；实验楼, 4/0层，建筑设计面积：5893.00平米, 框架结构；1#宿舍楼, 4/0层，建筑设计面积：2797.28平米, 框架结构；2#宿舍楼, 4/0层，建筑设计面积：2112.32平米, 框架结构；食堂及风雨操场, 4/0层，建筑设计面积：5001.53平米, 框架结构；独立连廊、门卫，一共7个单体及各项构筑物、运动场地等。
该资料范围包括该项目的室内外消防、给排水及雨水及建筑灭火器的配置。
，共61张图纸。

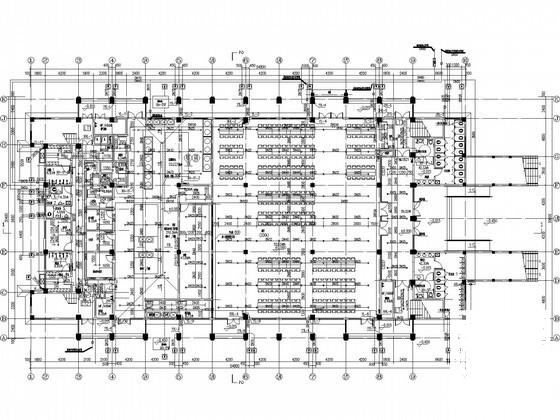

三层篮球场地给排水平面图

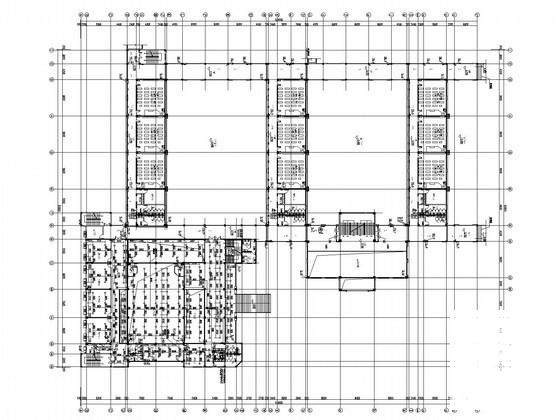

二层给排水平面图

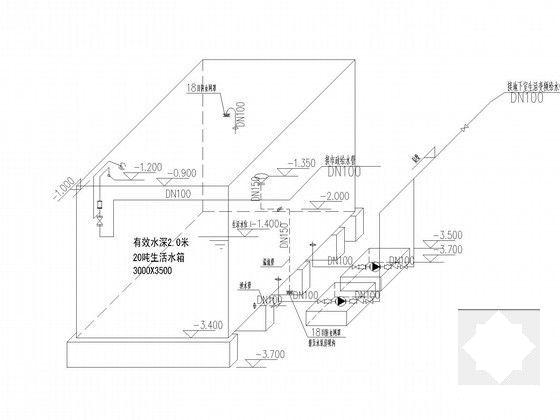

水泵房详图

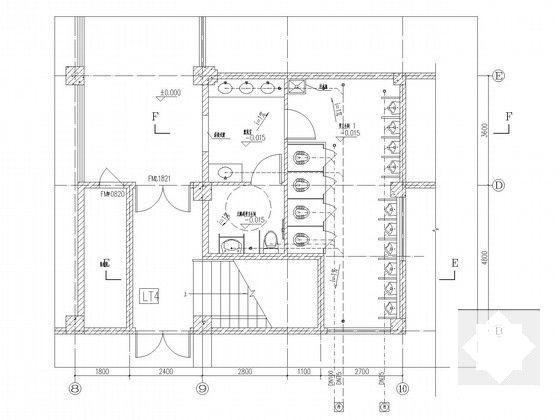

卫生间大样图

消防系统透视图

集水坑透视图

实验室排水系统透视图

喷淋系统原理图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
