设计总说明：1、项目概要：该项目为 广东省甲级数字档案馆工程 暖通施工图 。总建筑面积为14173.31平方米，地上3层，地下2层，建筑高度为14.05米。该项目为甲级档案馆。其中：（1）、负二层为重要全宗纸质档案备份库、电子档案离线备份磁盘库、泵房等。（2）、数字档案馆在线灾备库主机房、特殊库房、发电机房等。（3）、首层~三层为辅助办公用房等。

2、设计范围：

（1）、防排烟系统设计。

（2）、设备房、电梯机房、公共卫生间等通风系统设计

（3）、负二层及负一层中重要全宗纸质档案备份、库特殊库房、珍贵书画艺术档案备份库、电子档案离线备份磁盘库等精密空调系统设计。

（4）、负一层数字档案馆在线灾备库主机房、档案数据在线灾备库支持区和辅助用房、档案数据备份保存库主机房采用机房空调，后期由专业公司设计，不在该资料范围。

（5）、负二层、负一层避难走道及地上办公区域多联机空调系统设计。

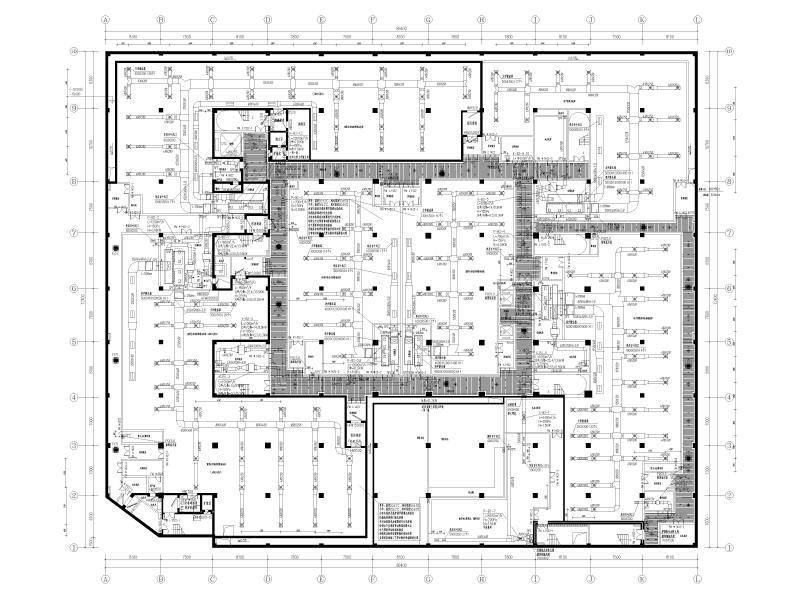

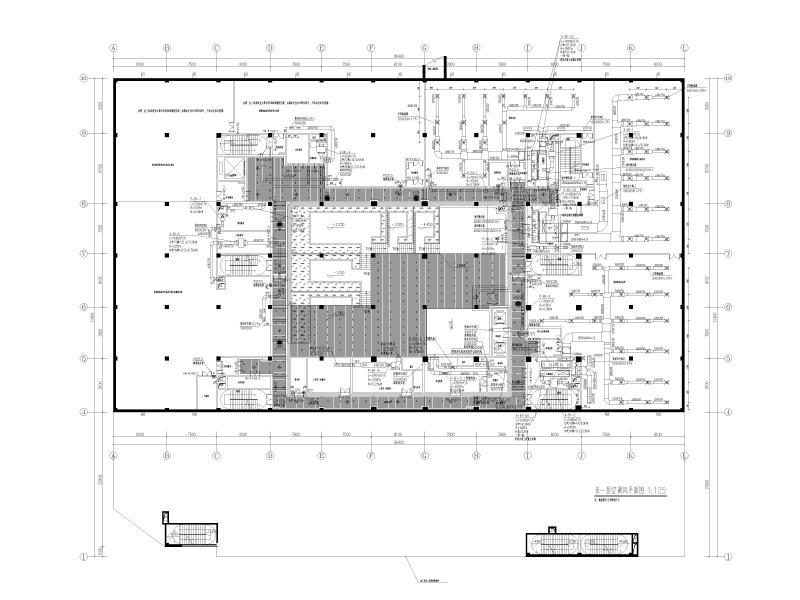

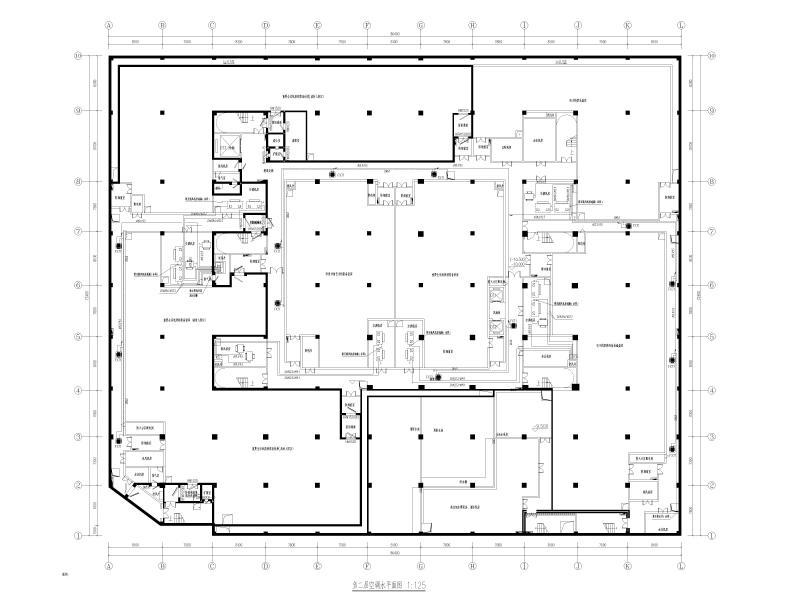

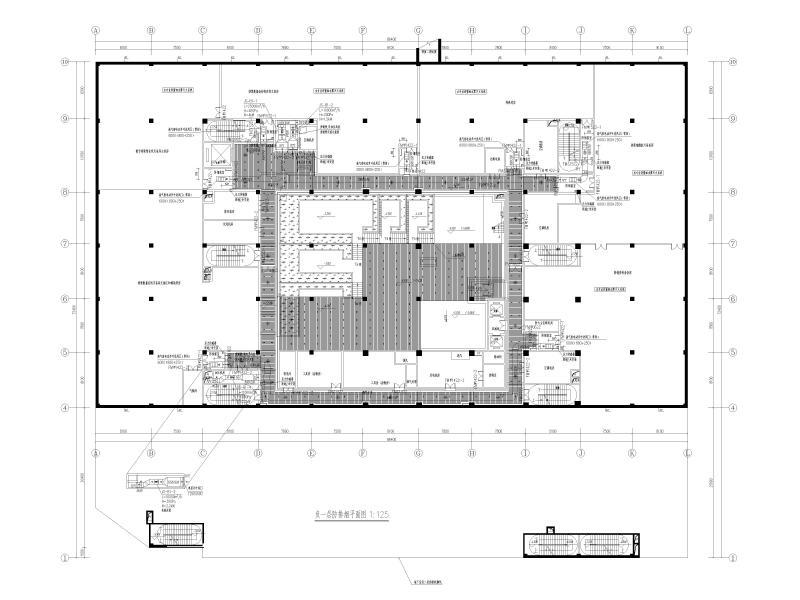

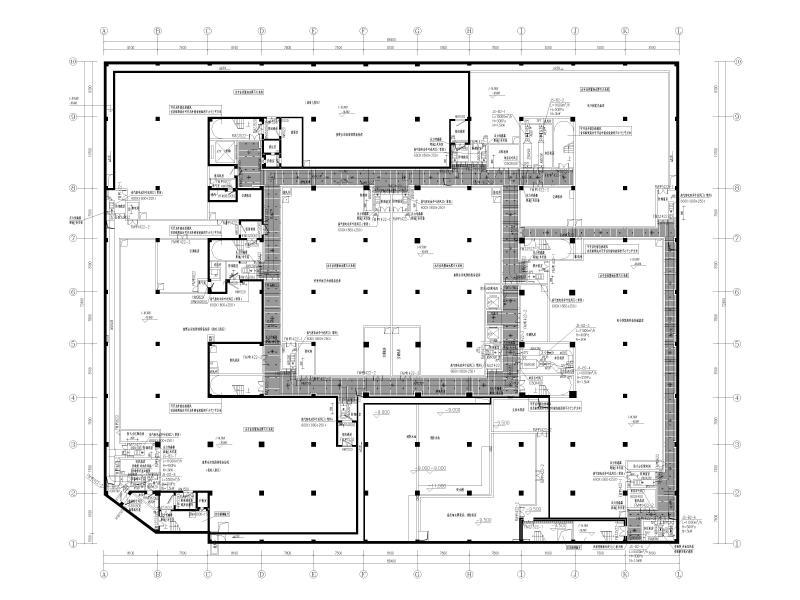

部分图纸展示：










K-B2-9，10 B-B剖面图.jpg
