5层医技住院楼装修项目给排水施工图纸平面图

  • 建筑类别:医疗
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统
  • 消防设计:喷淋系统
  • 排水体制:污废合流
  • 项目所在地:上海
一、项目概要:该项目为 上海 医技住院楼装修项目 给排水施工图
二、设计范围:为住院楼部分的给排水系统、消火栓系统及喷淋系统的设计,医技楼一~三层的喷淋系统,四~五层只做预留。
三、系统设计:1、给水系统2、排水系统3雨水系统3.消火栓系统4.自动喷水灭火系统
部分图纸展示:
以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 四层喷淋平面图
    四层喷淋平面图

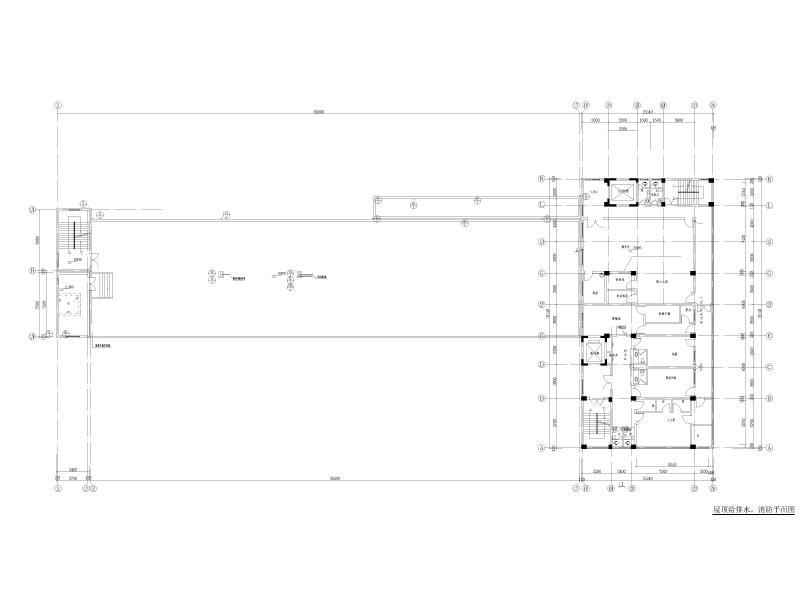

  • 屋顶给排水,消防平面图
    屋顶给排水,消防平面图
  • 一层给排水,消防平面图
    一层给排水,消防平面图

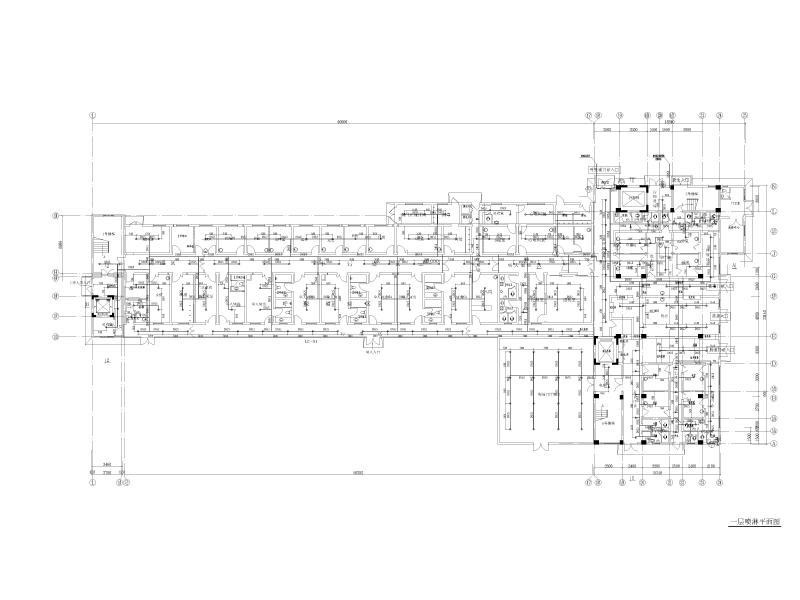

  • 一层喷淋平面图
    一层喷淋平面图
  • 排水系统原理图
    排水系统原理图
以上是部分截图,请下载附件后查看完整高清内容
