医院妇幼综合楼住院楼给排水施工大样图平面图

搜索更多资源
  • 建筑类别：医疗
  • 建筑高度类型：多层建筑
  • 建筑设计结构形式：钢筋混凝土结构
  • 建筑设计面积：1532.00平方米
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 设计年代：近代
  • 生活供水设计：生活给水系统
  • 生产供水设计：热水系统
  • 排水设计：污水系统,雨水系统
  • 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,气体灭火系统,灭火器配置系统
  • 排水体制：污废分流
  • 排水技术：重力排水
  • 消火栓用水量室外(L/S)：40
  • 消火栓用水量室内(L/S)：40
  • 大样节点：卫生间
  • 项目所在地：贵州
1、项目概要：该项目为 贵州省医院妇幼综合楼住院楼 给排水施工图 ； 住院楼建筑底面积：1532.00平方米 ；建筑层数：8层；
2、火灾危险等级判定：按照规范要求设置室内外消火栓系统、自动喷淋系统、气体灭火系统、灭火器系统 ；
3、抗震设防烈度：6度抗震设防。
4、依据国家现行规范要求，该项目（子项）设计系统有：给水系统、排水系统、雨水系统、灭火器布置、室外消火栓系统、室内消火栓系统、喷淋系统、气体灭火系统。
部分图纸展示：
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源

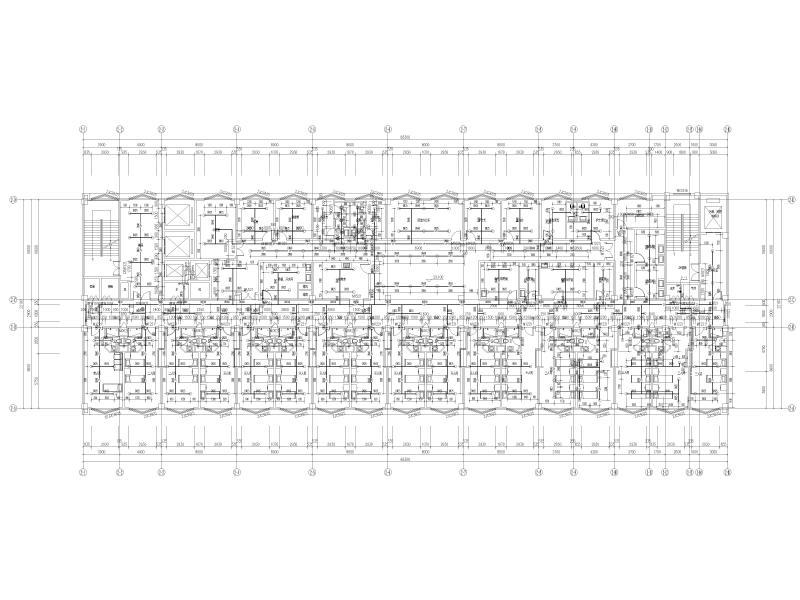

  • 八层喷淋平面图
    八层喷淋平面图

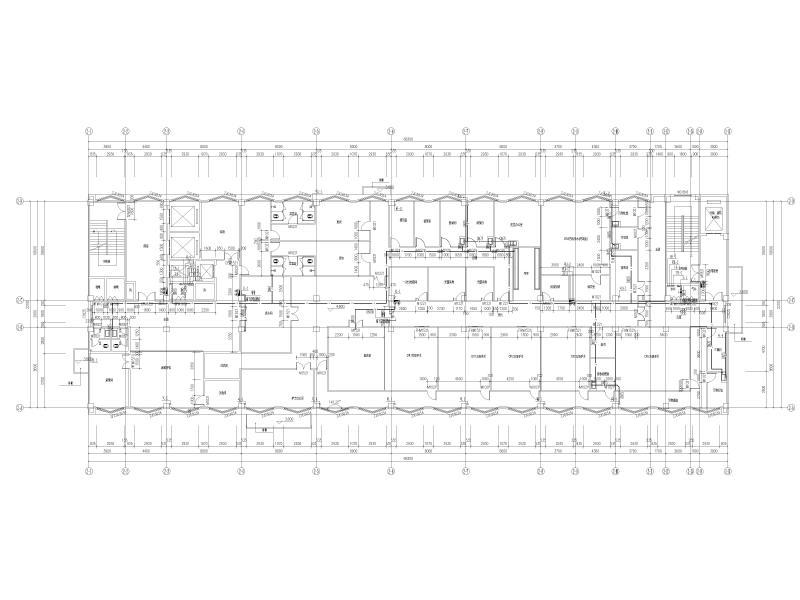

  • 二层给排水平面图
    二层给排水平面图

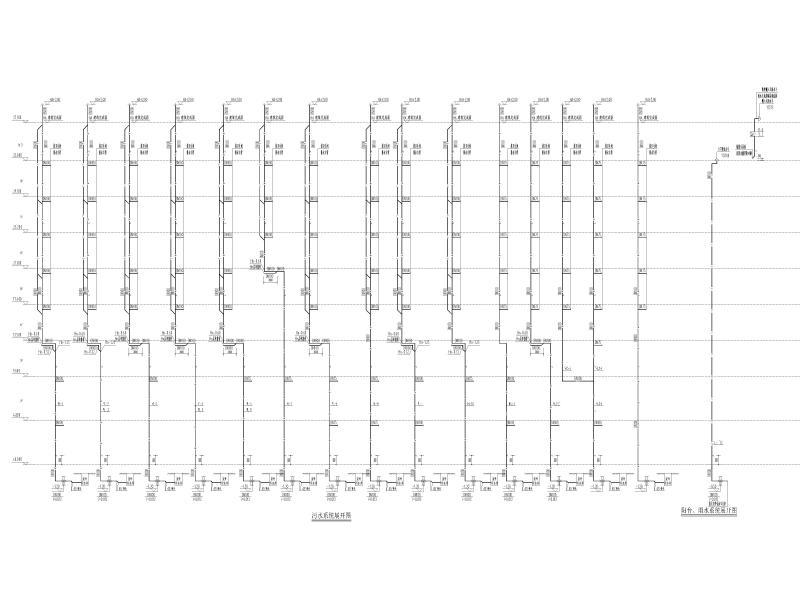

  • 污水系统展开图
    污水系统展开图

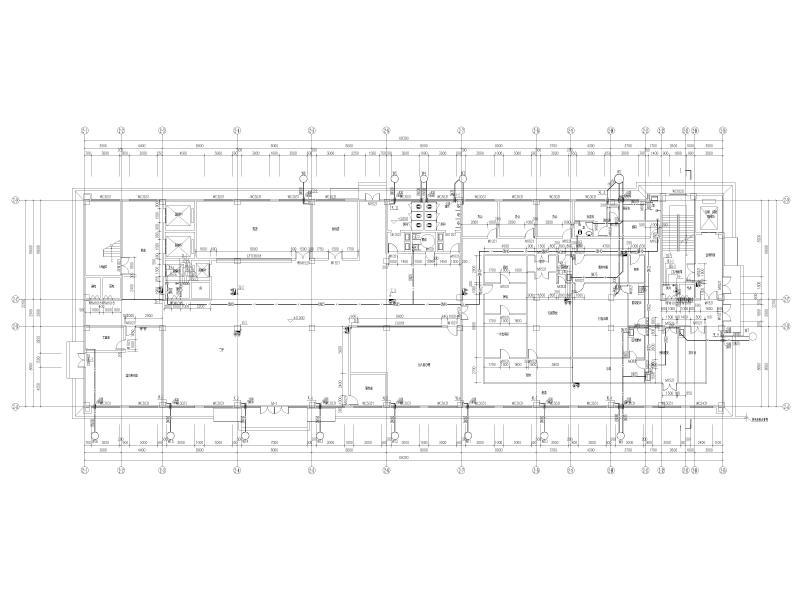

  • 一层给排水平面图
    一层给排水平面图

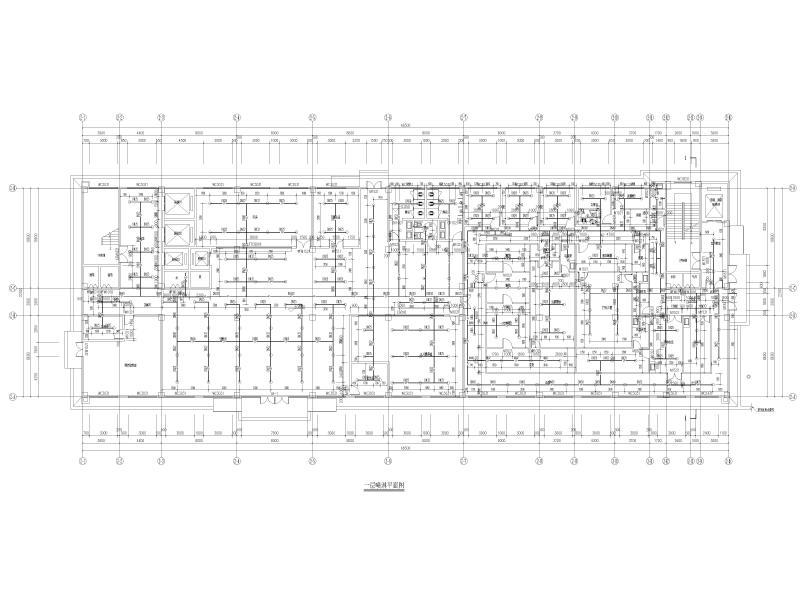

  • 一层喷淋平面图
    一层喷淋平面图
  • 卫生间大样图（一）
    卫生间大样图（一）
以上是部分截图，请下载附件后查看完整高清内容
