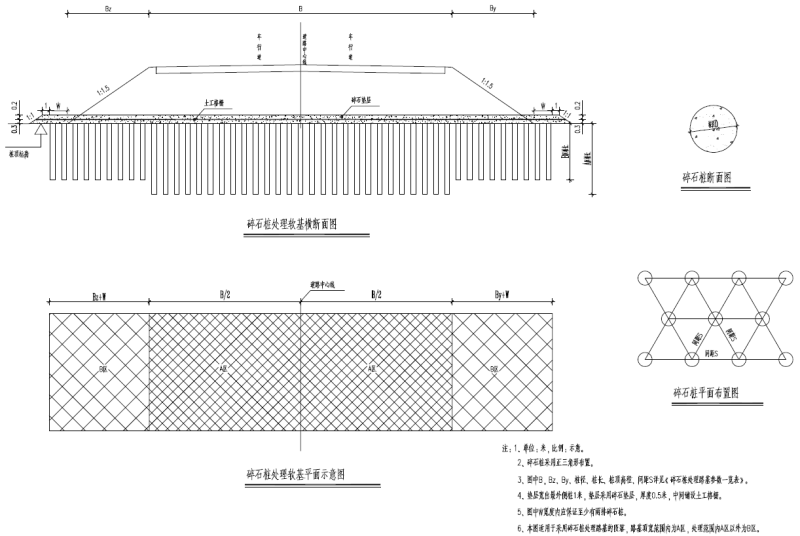

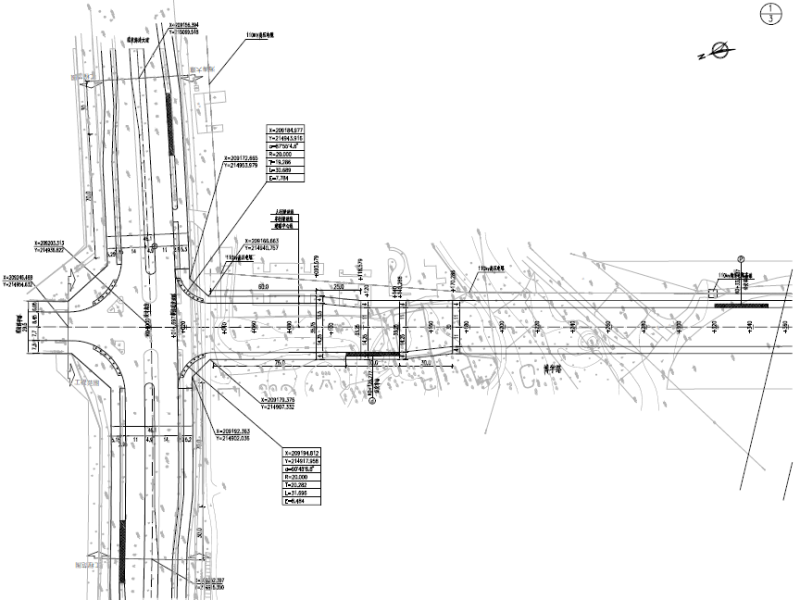

四车道道路工程施工大样图软基处理图及平面图

公路等级：二级

车道数：四车道

设计时速：40

干线：否

位置：海南

设计年代：近代

规划的道路项目，为南北走向的城市次干路。道路红线宽度为30m，设计长度为1336.874m。

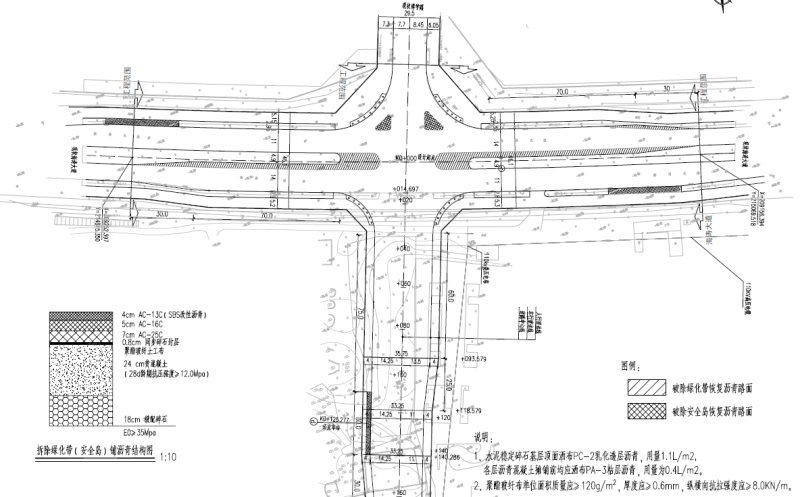

设计主要内容：道路的平面、纵断面、横断面、路面结构、路基设计、路基防护等。

该项目为新建道路，填方路基的表层主要为耕表土或杂填土，路基填筑前先对地表进行清表处理，清表厚度暂定为30cm 详见《清表土方总量表》，然后再采用素土分层回填压实。清表土应结合附近地形进行集中堆放，用作道路绿化带及边坡绿化填土使用。

一般填方路基，边坡坡率为1:1.5，当地面横坡大于1：5 时，填方地基应挖成宽度不小于2m 的台阶，并设4%向内横坡。

挖方路段边坡坡率采用1:1。挖方合格土方利用到填缺方，实现填挖平衡和本桩利用。
