医药仓库及办公质检楼净化空调系统设计CAD施工图纸
- 附件设计说明：有
- 建筑类别：办公,其他
- 建筑高度类型：单层建筑,多层建筑
- 图纸设计深度：施工图
- 参考图纸：13张
- 设计年代：近代
- 设计内容：空调,通风,洁净
- 冷热源：电动压缩式冷水机组
- 空调系统：全空气系统
- 项目所在地：江西
附件详情
- 空调系统设计说明
- 空调系统材料明细表
- 空调通风设备明细表
- 空调系统风量平衡及风口型式一览表
- 空调通风系统送风管道及设备 平面布置图
- 空调通风系统回.排风管道及设备平面布置图
- 空调系统风口平面布置图
附件详情
稿件为江西某医药生产公司GMP工程综合仓库及办公质检楼净化空调系统设计施工图。
，图纸共13张。

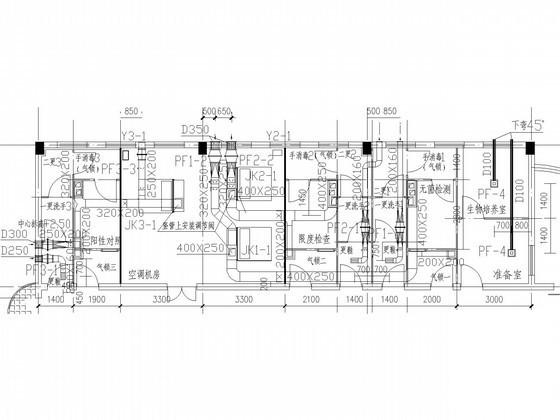

空调通风系统回.排风管道及设备平面布置图

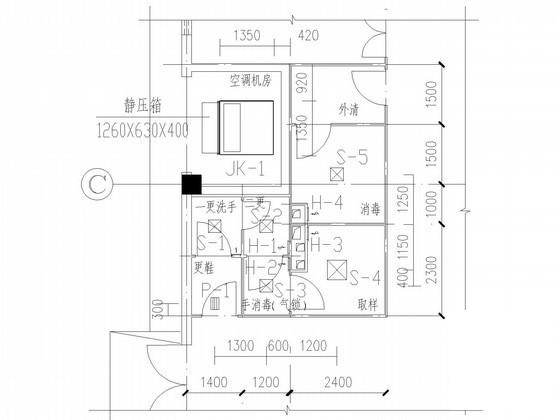

仓库空调系统风口平面布置图

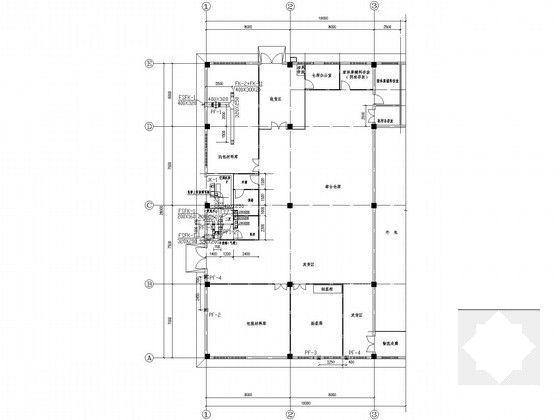

仓库空调通风系统回.排风管道及设备平面布置图
仓库及质检中心空调
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-

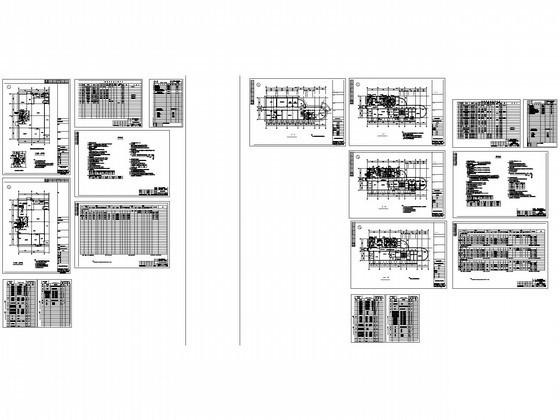

第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-03-13
- 评论次数：0
- 浏览次数：0
- 文件大小：1.28 MB
- 收藏次数：0
-
文件名称：
附件-995858579555777556079.rar
