十万级工厂车间洁净空调及通风系统设计施工图纸

  • 附件设计说明:有
  • 建筑类别:工业建筑
  • 建筑高度类型:多层建筑
  • 图纸设计深度:施工图
  • 参考图纸:18张
  • 设计年代:近代
  • 设计内容:空调,通风,洁净,冷热源
  • 冷热源:电动压缩式冷水机组
  • 空调系统:全空气系统
  • 洁净等级:十万级
  • 项目所在地:江苏

附件详情

  • 空调系统流程图
  • 空调通风系统 平面布置图
  • 空调通风系统平面图
  • 风管平面布置图
  • ......

附件详情

一、项目概要:
项目为一工厂车间洁净空调通风工程......
二、冷热媒:
1.空调系统所用冷媒为7℃/12℃冷冻水,由设置于工程楼冷冻机房的冷水机组提供。
2.空调系统加热用热媒为0.3Mpa蒸汽,由厂区热网提供......
三、空调系统:
1.该项目的空调系统为全空气风道式中央空调系统。
2.洁净区气流组织为上送下侧回(排),一般区气流组织为上送上侧回(排)。
3.洁净等级:十万级......
四、通风除尘系统:
1.该项目通风系统为净化生产区域和舒适性区域的排风系统。
2.除尘系统为净化生产区域内产尘房间的设备集中除尘系统.......

图纸共18张。

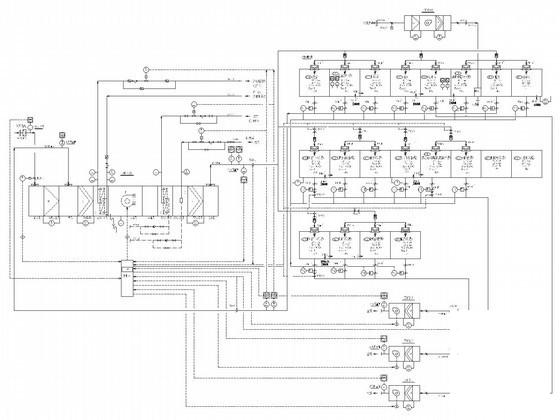

空调系统流程图

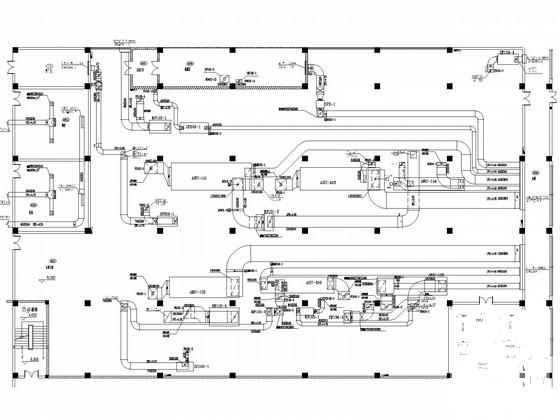

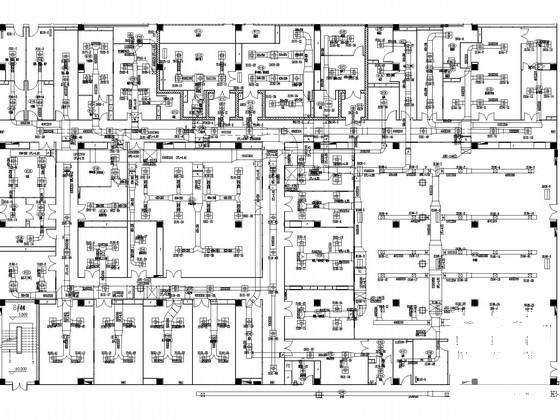

空调通风系统平面图

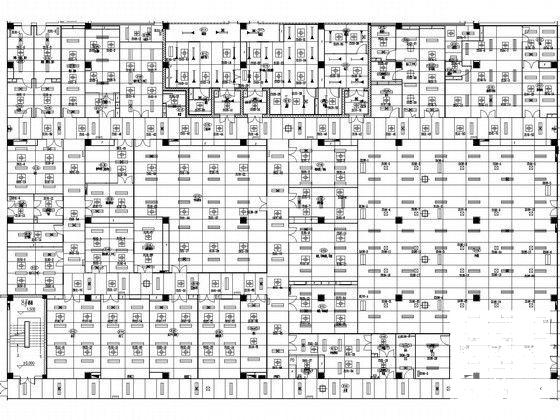

风口平面布置图

系统流程图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 车间通风系统设计 - 1
    车间通风系统设计 - 1
  • 车间通风系统设计 - 2
    车间通风系统设计 - 2
  • 车间通风系统设计 - 3
    车间通风系统设计 - 3
  • 车间通风系统设计 - 4
    车间通风系统设计 - 4
  • 车间通风系统设计 - 5
    车间通风系统设计 - 5
以上是部分截图,请下载附件后查看完整高清内容
