先简支后连续5x20m后张法预应力空心板桥图纸及构造图,布置图

计算表格20张、 设计说明 、工程数量表、桥位平面、工程地质纵断面、桥型布置图、标准横断面图、桩位坐标图、空心板平面布置示意、空心板主要材料数量表、空心板一般构造图、铰缝钢筋构造图、桥面现浇层钢筋构造图、封锚端钢筋构造图、锚下钢筋构造图、预应力钢束构造图、板端加强钢筋构造图、中跨中板普通钢筋构造图、边跨中板普通钢筋构造图、中跨边板普通钢筋构造图、边跨边板普通钢筋构造图、边跨湿接缝钢筋构造图、中跨湿接缝钢筋构造图、现浇连续段钢筋构造图、泄水管构造及桥面下渗水排水构造图、支座构造、支座垫石布置及构造、桥墩一般构造、桥墩盖梁钢筋构造、桥墩墩身钢筋构造、桥墩桩基钢筋构造、桥台一般构造、桥台台帽钢筋构造、桥台背墙钢筋构造、桥台耳墙钢筋构造、桥台肋板钢筋构造、桥台承台钢筋构造、桥台桩基钢筋构造、护栏构造及钢筋布置图、D80型伸缩缝构造图、桥面伸缩缝处处理图、护栏伸缩缝挡板构造图、桩基础质量检测管构造图、桥台搭板一般构造、桥台搭板钢筋构造、桥台锥坡及护坡构造、流水踏步一般构造、灯柱底座预埋构件构造、路灯接线盒构造图、布梁模型

……

设计依据：《公路工程技术标准》（JTG B01-近代）；《公路桥涵施工技术规范》（JTG/T F50-近代）

汽车荷载：公路I级；道路分类与分级：公路一级；计算行车速度：60Km／h。5x20预应力砼(后张)空心板， 先简支后连续；下部结构0号桥台采用肋板台，5号桥台采用柱式台，桥墩采用柱式墩，墩台采用桩基础。交角为90°，桥梁全长106.0米。0、5号桥台采用Z80型伸缩装置。

主要材料：C50混凝土、C40混凝土；桥面铺装采用10cmC50现浇混凝土+防水层+9cm厚沥青混凝土。用普通钢筋为HPB300和HRB400钢筋。预应力采用抗拉强度标准值fpk =1860MPa，公称直径d=15.2mm的低松弛高强度钢绞线。板式橡胶支座。墩台盖梁采用双悬臂简支梁进行设计，活载分配系数采用杠杆法计算。桩基按支承桩设计，其内力按“m”法计算。

……

共计75张CAD，计算表格20张。

空心板桥 型布置图

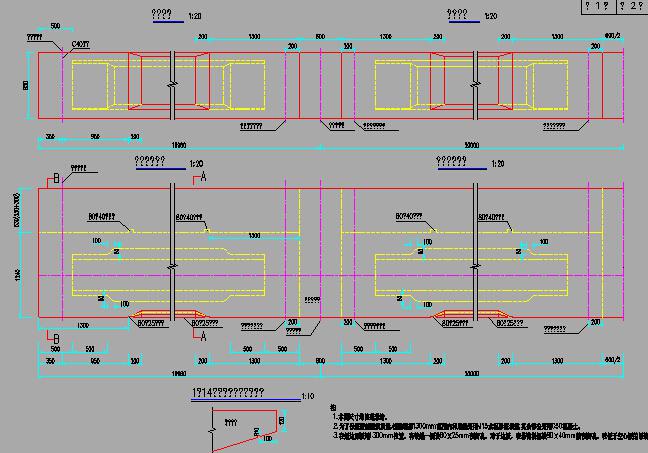

空心板一般构造

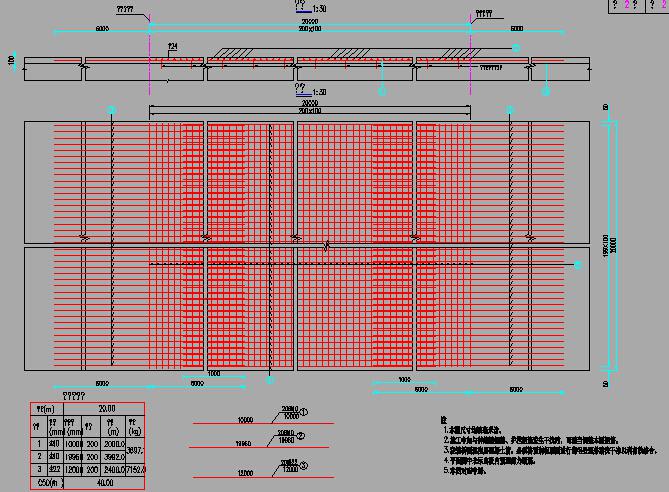

桥面现浇层钢筋构造图

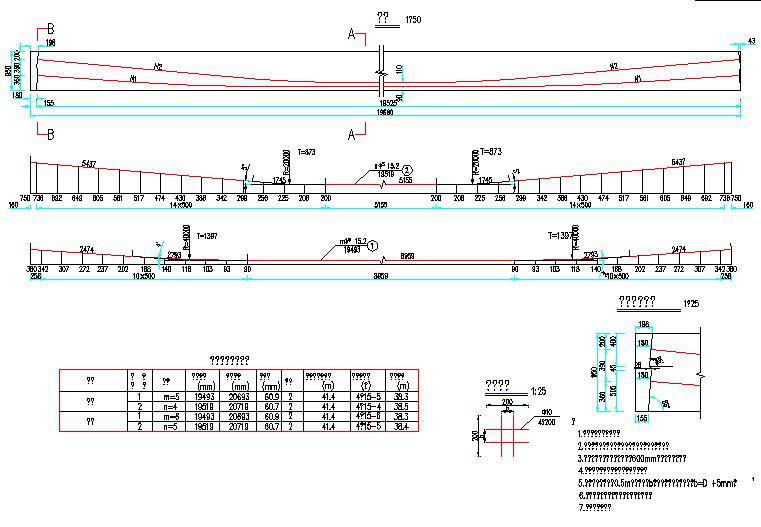

预应力钢束构造图

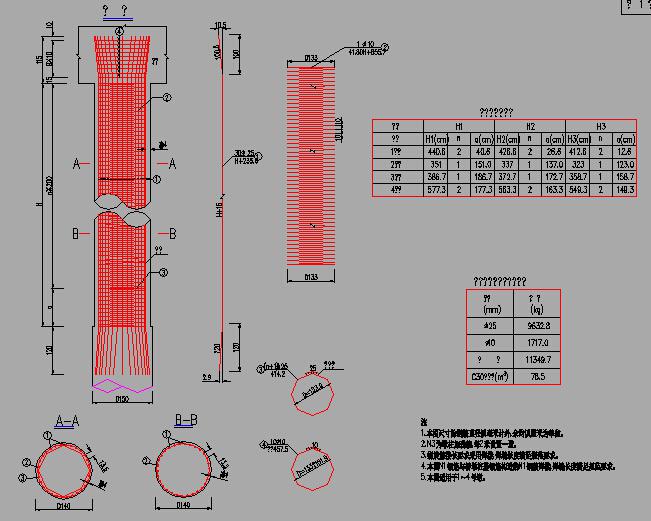

桥墩墩身钢筋构造

灯柱底座预埋构件构造

桥墩盖梁钢筋构造设计
