1×13米先张法预应力混凝土空心板桥施工图纸全套27张

  • 位置:安徽
  • 编制时间:近代
  • 使用性:公路桥
  • 跨径大小和多跨总长:13m
  • 承重构件受力情况:板桥
  • 使用年限:永久性桥
  • 材料类型:预应力桥

附件详情

  • 设计说明
  • 桥梁工程数量表
  • 桥位平面图
  • 桥梁总体布置图
  • 桥梁横断面及铰缝钢筋构造图
  • 空心板一般构造图
  • 中板钢筋构造图(一)
  • 中板钢筋构造图(二)
  • 边板钢筋构造图(一)
  • 边板钢筋构造图(二)
  • 桥面铺装钢筋构造图
  • 支座及防震锚栓构造图
  • 桥面连续钢筋构造图
  • 伸缩缝构造图
  • 护栏钢筋构造图
  • 泄水管构造图
  • 桥台一般构造图
  • 桥台盖梁钢筋构造图
  • 桥台挡块钢筋构造图
  • 桥台耳背墙钢筋构造图
  • 桥台桩基钢筋构造图
  • 桥头搭板钢筋构造图
  • 桥台防护工程设计图
  • 桥位坐标一览表
  • 台背回填构造图
  • 便道设计图
  • 桥头示警桩构造图

附件详情

设计依据:《公路桥梁抗震设计细则》JTG/T B02-01-近代、《公路桥涵地基与基础设计规范》JTG D63-近代、《公路桥涵设计通用规范》JTG D60-近代
汽车荷载等级:公路-Ⅱ级。设计行车速度:30公里/小时。桥面宽度:0.5米(护栏)+7.0米(行车道)+0.5米(护栏), 全宽8.0米。设计洪水频率:1/50。地震烈度:桥位处地震动峰值加速度为0.10g,按Ⅶ度设防。
本桥跨越一小河沟。桥梁采用1×13米先张法预应力混凝土 空心板桥 ,全桥长17.54米。板高0.7米,简支结构。空心板按部分预应力A类构件设计。下部结构为桩接盖梁桥台。桥面铺装采用120mm厚C40防水混凝土。桥面横坡为2.0%双向坡,在墩台帽上调整。全桥均采用板式橡胶支座。在一端桥台处设置40型伸缩缝,在另一端桥台处设置桥面连续。防撞护栏做至侧墙尾端。桥梁附属工程为浆砌护坡。
材料:空心板、铰缝采用C40混凝土,桥面铺装采用C40防水混凝土,盖梁、耳背墙采用C30混凝土,桩基础采用C25水下混凝土。水泥:应采用高品质的强度等级为42.5、32.5的硅酸盐水泥;其中梁板、桥面铺装应采用42.5级水泥。普通螺纹钢筋为HRB335,普通光圆钢筋为HPB235,焊条采用T50或T55型,其技术要求应符合国家标准的规定。采用圆形板式橡胶支座。砂、石、水的质量要求均按《公路桥涵施工技术规范》JTG/T F50-近代有关条文为准……共计27张,设计于

桥梁总体布置图

空心板一般构造图

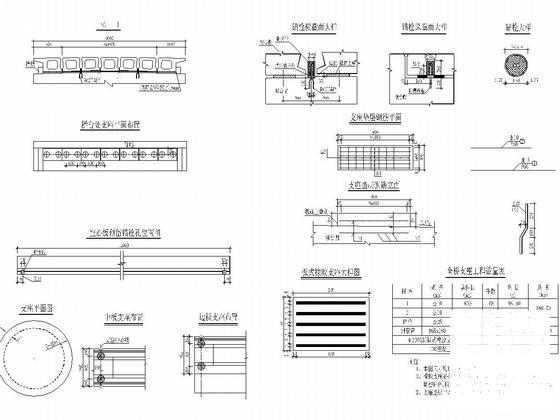

支座及防震锚栓构造图

桥面连续钢筋构造图

桥台耳背墙钢筋构造图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 先张法预应力混凝土 - 1
    先张法预应力混凝土 - 1
  • 先张法预应力混凝土 - 2
    先张法预应力混凝土 - 2
  • 先张法预应力混凝土 - 3
    先张法预应力混凝土 - 3
  • 先张法预应力混凝土 - 4
    先张法预应力混凝土 - 4
  • 先张法预应力混凝土 - 5
    先张法预应力混凝土 - 5
  • 先张法预应力混凝土 - 6
    先张法预应力混凝土 - 6
以上是部分截图,请下载附件后查看完整高清内容
