后张法16m空心板桥通用设计图纸.dwg

跨 径:16m   斜 交 角:0°、15°、30°   荷 载:公路-Ⅱ级   桥面宽度:8.5、10.0、12.0m   图纸内容包括:标准断面图,空心板一般构造图,铰缝钢筋构造图,桥面钝角加强钢筋构造图,空心板底板加强钢筋构造图,桥面现浇层钢筋构造图,预应力钢束构造图,中、边板普通钢筋构造图等37张图纸,并附有设计说明。

以下是附件的其中一部分截图,共10张,您也可以 搜索 更多您想要的资源

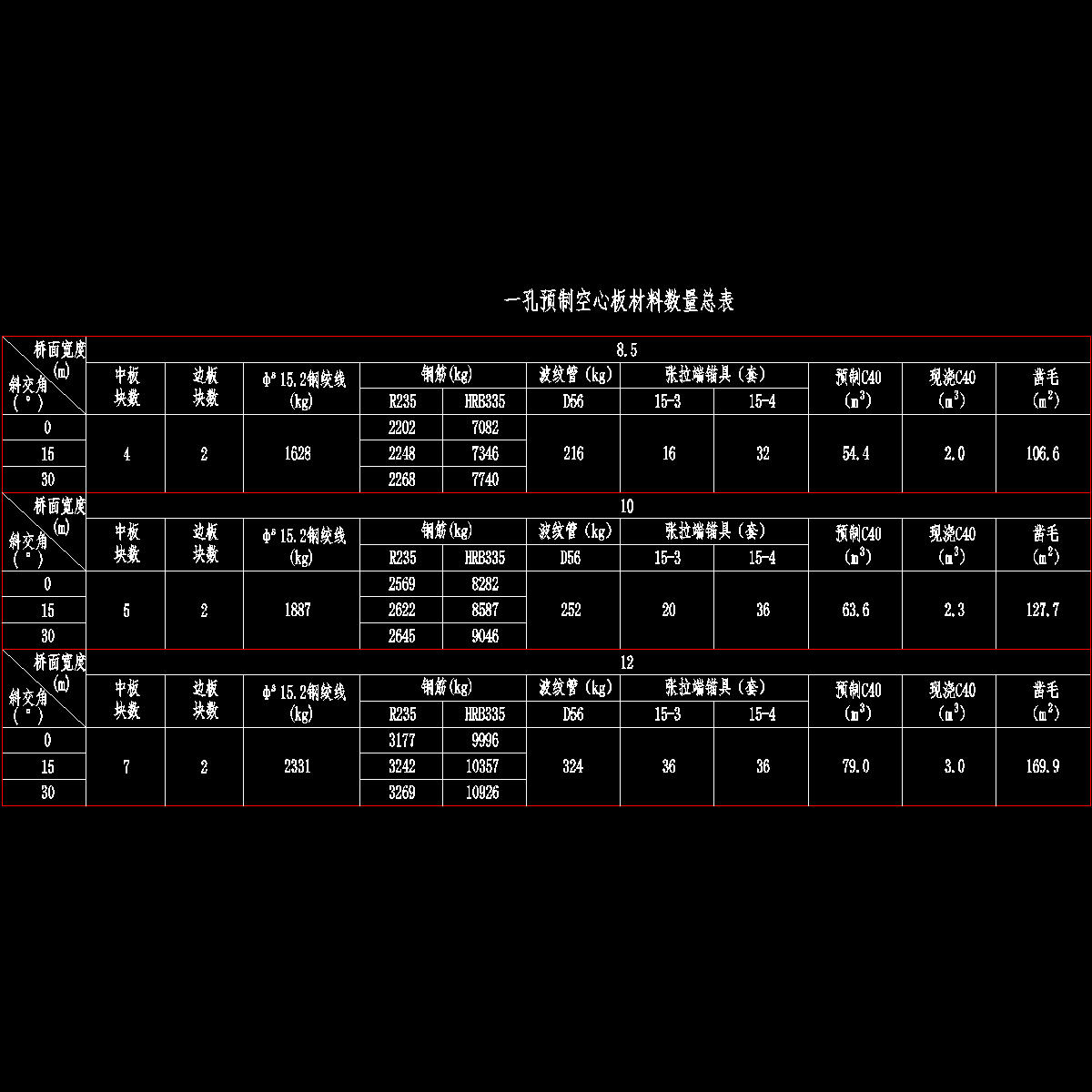

  • 001-一孔预制空心板材料数量总表.dwg
    001-一孔预制空心板材料数量总表.dwg
  • 002-一孔桥面铺装材料数量总表.dwg
    002-一孔桥面铺装材料数量总表.dwg

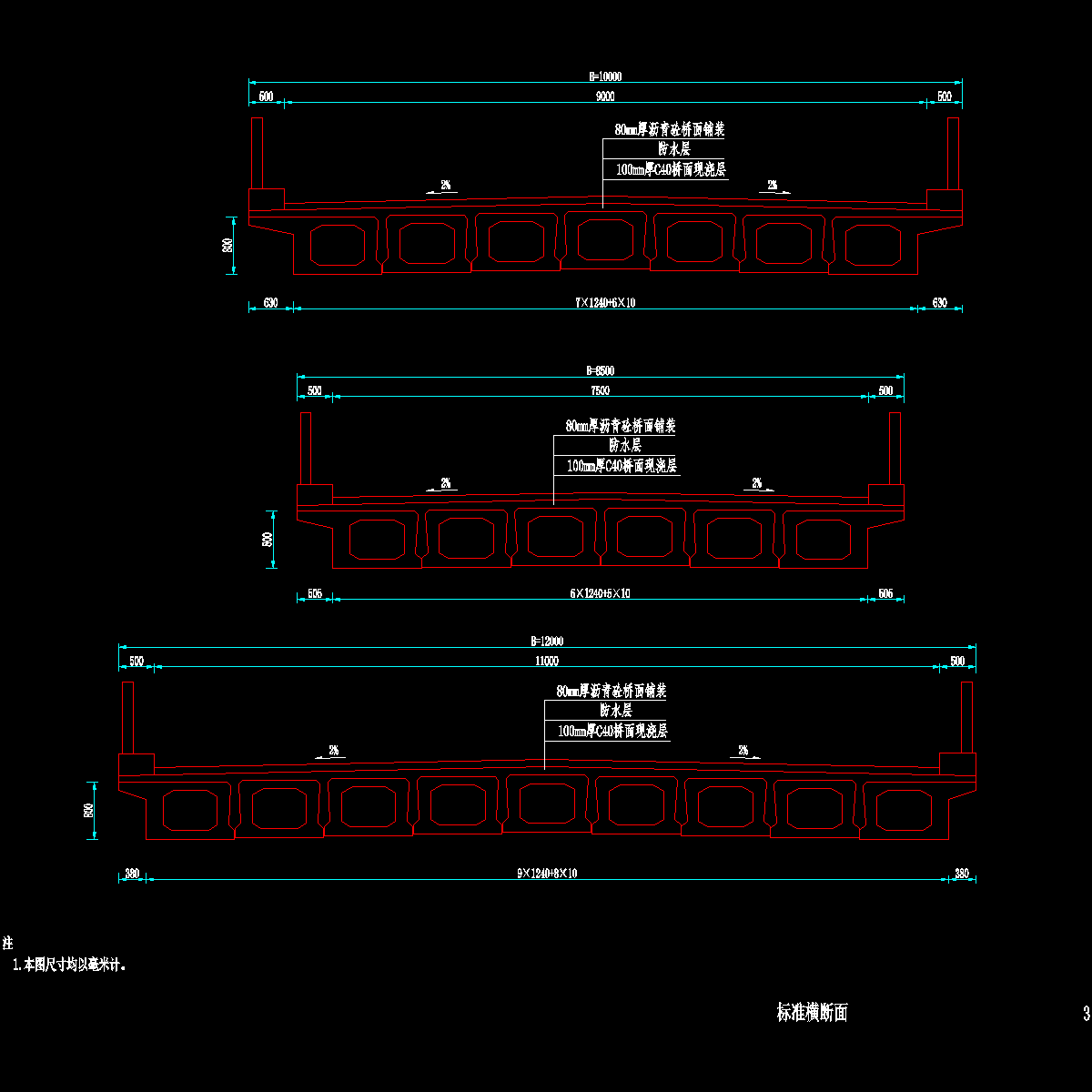

  • 003-标准横断面.dwg
    003-标准横断面.dwg

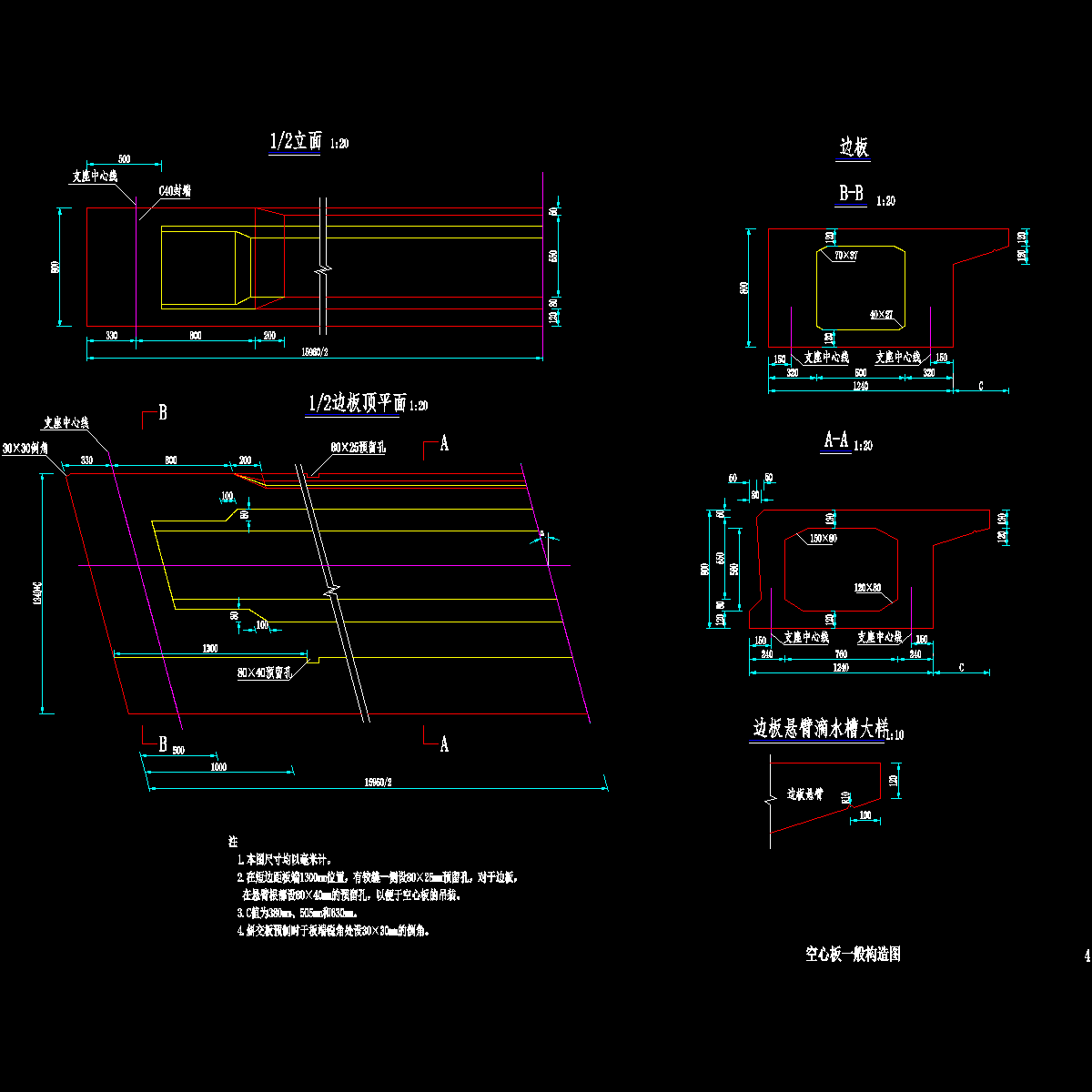

  • 004-空心板一般构造图1.dwg
    004-空心板一般构造图1.dwg

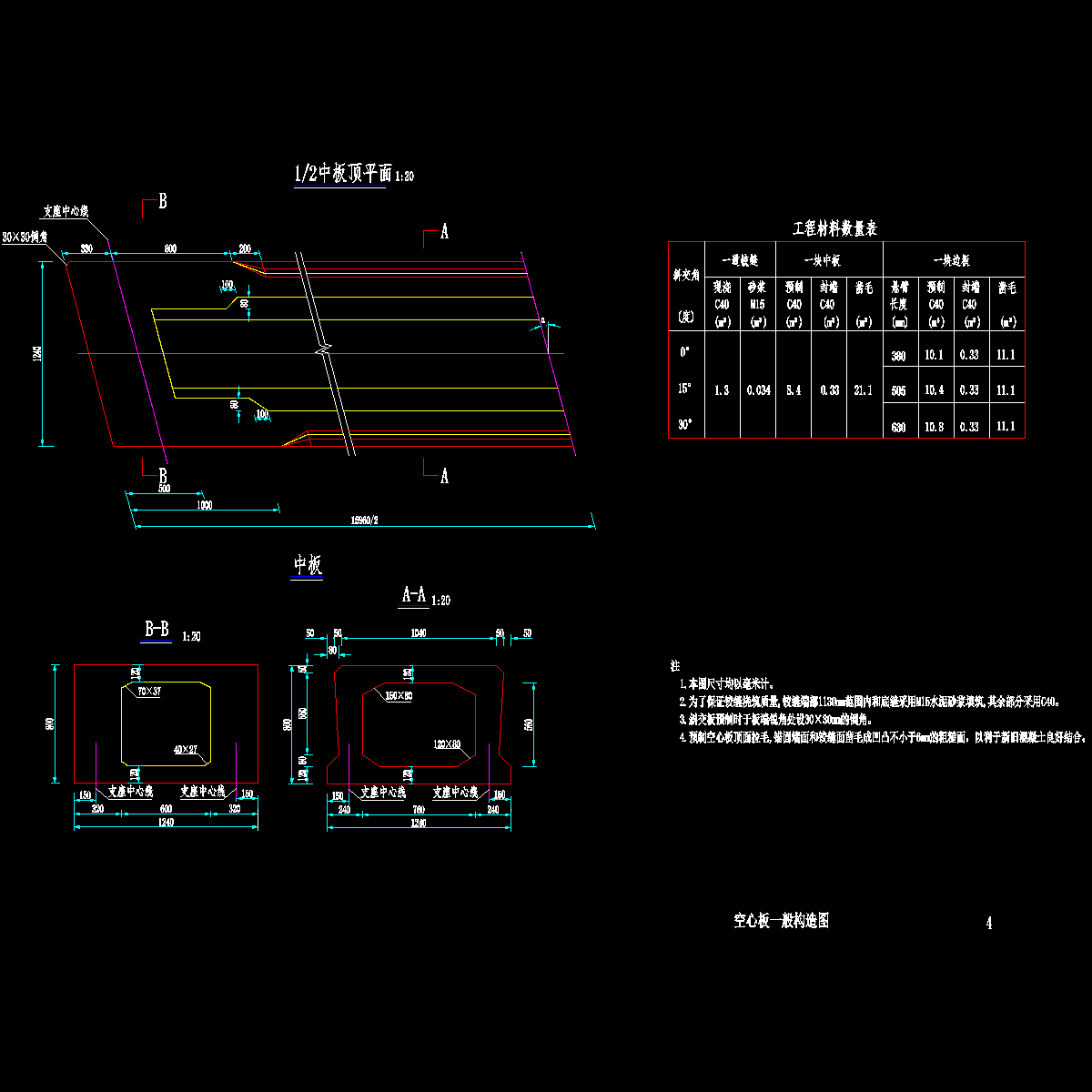

  • 004-空心板一般构造图2.dwg
    004-空心板一般构造图2.dwg
  • 005-铰缝钢筋构造图.dwg
    005-铰缝钢筋构造图.dwg
  • 006-桥面钝角加强钢筋构造图.dwg
    006-桥面钝角加强钢筋构造图.dwg
  • 007-空心板底板加强钢筋构造图.dwg
    007-空心板底板加强钢筋构造图.dwg
  • 008-桥面连续钢筋构造图.dwg
    008-桥面连续钢筋构造图.dwg
  • 009-桥面现浇层钢筋构造图.dwg
    009-桥面现浇层钢筋构造图.dwg
以上是部分截图,请下载附件后查看完整高清内容
