住宅楼工程施工升降机基础施工方案(附平面图纸)

附件详情

  • 目 录
  • 一、 编制依据 1
  • 二、 项目概要 1
  • 三、 施工升降机安装位置 2
  • 四、 施工升降机的选型及主要参数 2
  • 五、 F5-F8栋施工升降机基础参数及方案选定 3
  • 六、 F5-F8栋施工升降机基础方案计算书及验算 3
  • 6.1、地基处理 3
  • 6.2、平板式筏形基础 6
  • 七、 F9F10栋施工升降机基础参数及方案选定 15
  • 八、 施工方法及技术措施 16
  • 8.1、基坑开挖 16
  • 8.2、松木桩施工工艺 18
  • 8.3、防雷技术措施 18
  • 8.4、砖胎模砌筑 19
  • 8.5、基础施工 21
  • 8.6、排水沟砌筑 21
  • 九、 施工部署 24

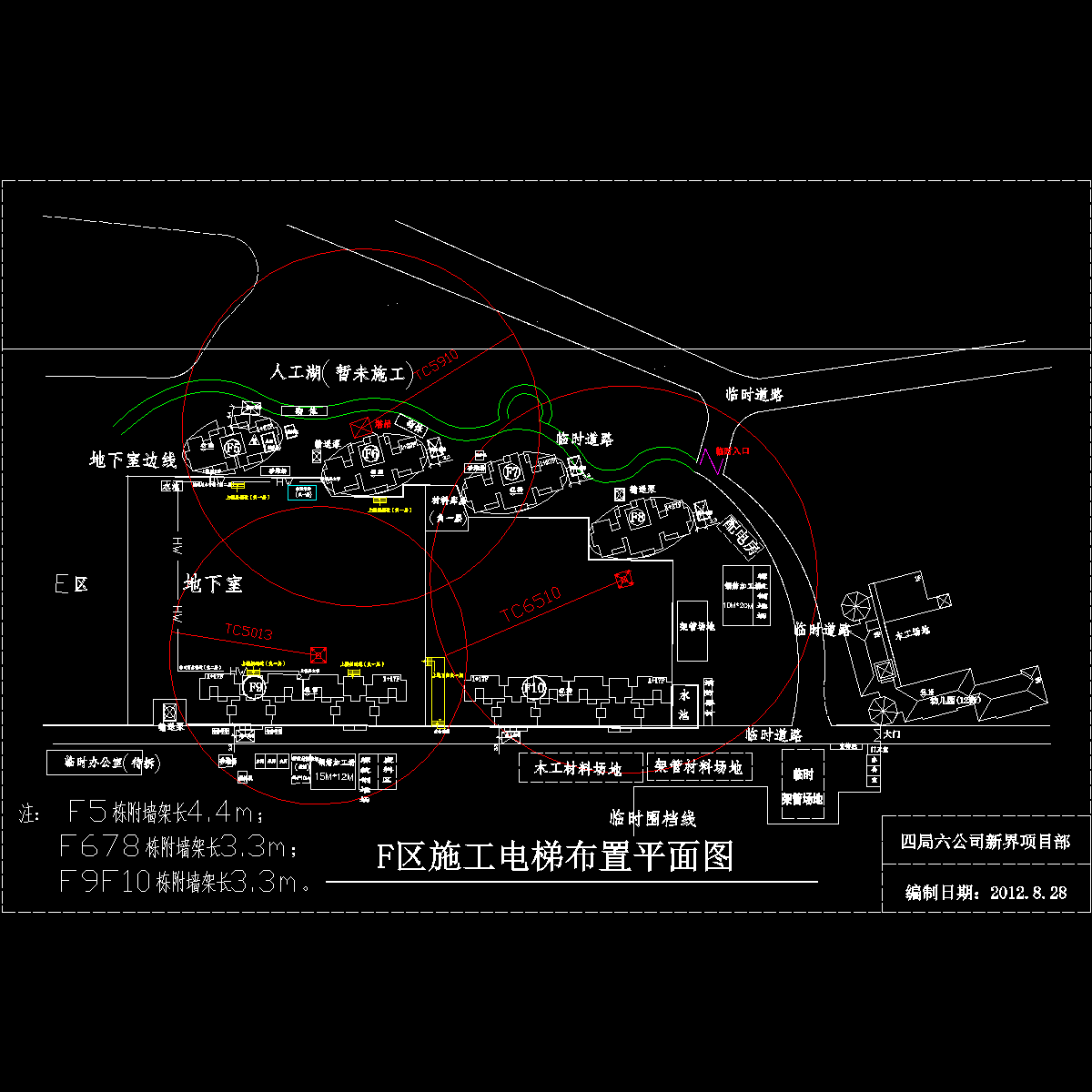

  • 附图:F区施工电梯布置平面图 27

附件详情

该项目总建筑面积为97100平方米,住宅楼最高28层,地下2层。计划每栋设置1台SC系列施工升降机,型号为SC200/200。采用松木桩进行地基处理,并通过复合地基载荷试验后方进行其上的基础施工。基础采用C30现浇钢筋混凝土筏形基础,双层HRB335钢筋网配筋。 【施工方法】 施工工艺顺序:基坑开挖——→地基处理——→防雷预埋——→回填灌石——→基础垫层——→砖胎模砌筑——→地脚螺栓预埋——→基础施工——→回填修坡——→排水沟砌筑——→覆土回填。 基坑开挖: 1、基坑开挖前根据设计图纸进行测量定位,抄平放线,定出开挖长度。
2、该项目基坑开挖深度较小,仅1.3m,且土质构造均匀、水文地质条件良好,因而采取直立开挖不加支护的方式。
3、基坑开挖主要使用反铲挖土机,挖掘施工时配一名专业工长,负责指挥开挖作业,另配备专职测量人员进行质量控制,及时撒出灰线,将基坑开挖下口线测放到坑底,及时控制开挖标高。
4、机械开挖至基底标高以上200mm后,采用人工清底,以消除对原土的扰动。挖出的土方均运至相应基坑临近的空地上,以备预留回填用土方。
基础施工:
先放出定位线,然后进行钢筋网绑扎,并且注意地脚螺栓的预埋,保证基础埋件四个基准点水平度(水平高差)≤L×1/1000(L为两点间距离,单位为m)。钢筋和预埋件经过验收后进行C30混凝土浇筑,浇筑时要注意对混凝土充分振捣,避免出现蜂窝麻面,同时注意保护好预埋件,不要使预埋件移位。待混凝土强度达到要求后进行土方回填,回填后做好基础的排水措施。
共32页 编制时间:8月

基础平面图

基坑开挖平面图
