新城双向四车道市政道路施工方案大样图平面图,结构图

  • 车道数:四车道
  • 设计时速:40km/h
  • 干线:是
  • 编制时间:近代

附件详情

  • 设计说明
  • 平面区域示意图
  • 道路标准横断面图
  • 道路路面结构图
  • 道路平面图
  • 逐桩坐标表
  • 平曲线表
  • 道路纵断设计图
  • 竖曲线要素及曲线位置
  • 道路土方横断图
  • 路基设计表
  • 土方总量计算表
  • 路面材料级配曲线图
  • 直线边石大样图
  • 曲线边石大样图
  • 无障碍人行步道设置图
  • 盲道布置及大样图
  • 交通标线详图
  • 主要工程数量表

附件详情

该项目设计内容为全线道路的平、纵、横、路面结构设计。

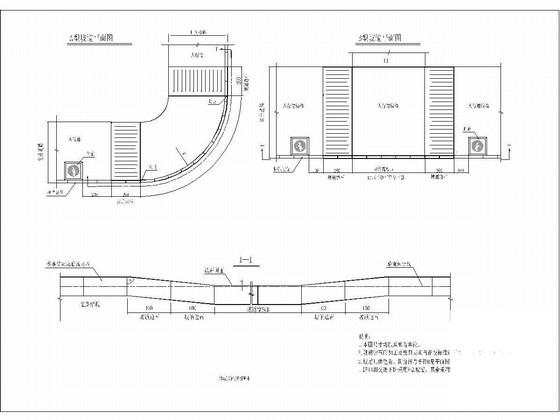

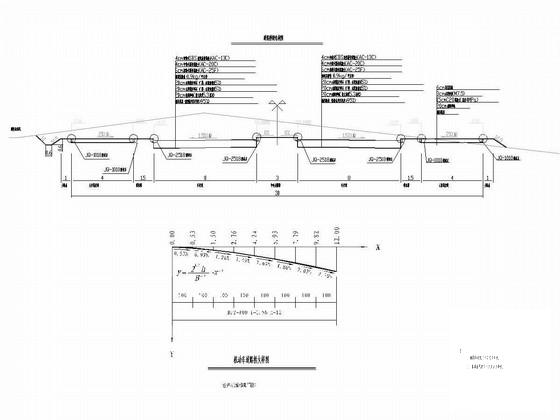

道路等级:城市次干道;全长2040.705米;计算行车速度:40m/h;路面类型:沥青混凝土路面;标准轴载:BZZ-100;交通量达到饱和状态时的设计年限:15年;路面结构达到临界状态时的设计年限:15年。本段最大纵坡为0.15%,最小纵坡为0.342%。标准横断面为二块板形式,具体布置为:4米(人行道)+1.5米(绿化带)+8米(机动车道)+3米(中央分隔带)+8米(机动车道)+1.5米(绿化带)+4米(人行道)=30米。道路横坡采用抛物线型式,坡度为1.5%。道路边石采用机切花岗岩边石。路基压实度采用重型击实标准控制:挖方0~30cm压实度不低于95%;填方0~80cm压实度不低于95%;填方80cm以下压实度不低于93%。车行道采用18×25×99cm机锯花岗岩边石,人行道与绿化带之间边石采用10×10×49.5cm机锯花岗岩条石。人行道各路口设A型坡道,人行道平直段设置B型坡道。
快车道路面结构:细粒式SBS改性沥青混凝土、中粒式沥青混凝土(AC-20C)、粗粒式沥青混凝土(AC-25F)、透层沥青、水泥稳定碎石、水泥稳定碎石、级配砂砾、碾压路床。人行道结构:花岗岩板、水泥砂浆找平、混凝土、级配砂砾、碾压路床……共计54张,设计于

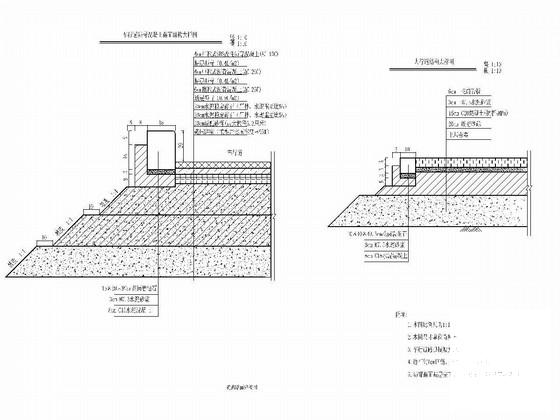

路面结构图

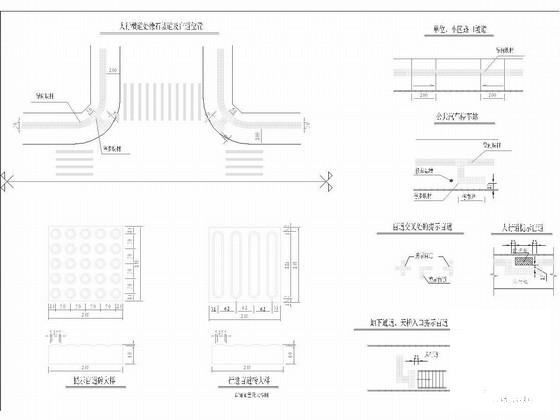

无障碍人行步道设置图

人行道设计

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 四车道市政道路施工图 - 1
    四车道市政道路施工图 - 1
  • 四车道市政道路施工图 - 2
    四车道市政道路施工图 - 2
  • 四车道市政道路施工图 - 3
    四车道市政道路施工图 - 3
  • 四车道市政道路施工图 - 4
    四车道市政道路施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
