54m宽双向6车道市政道路照明设计施工大样图平面图

附件详情

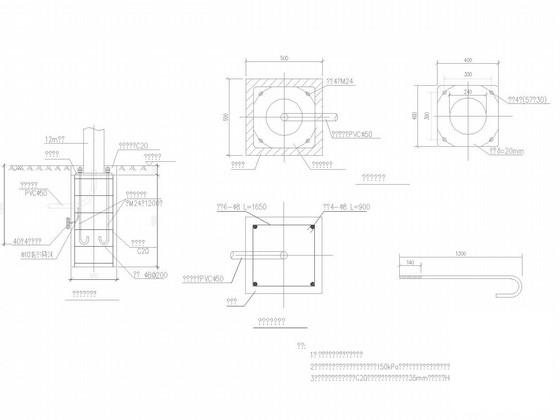

城市主干道Ⅰ级，双向6车道，沥青路面，设计车速60km/h，道路标准路幅宽度为54m，路线全长约3.9km。设计包括照明供电系统、道路照明设计、安全接地系统设计。道路照明采用常规低杆灯照明方式，灯杆对称布置在两侧人行道上，灯杆选用双挑灯杆。灯杆高度为12m，车行道侧灯具功率为400W、人行道侧灯具功率为250W，灯臂长度2.0m。
……
照明设计值：主干路：平均照度E≥30lx ；照度均匀度UE≥0.4；平均亮度LAV≥2.0cd/平方米 ；亮度均匀度UO≥0.4。眩光阈值增量T1最大初始值≤10%；以上为设计值满足范围，标准路段设计计算值照度为38lx，照度均匀度为0.44。
……

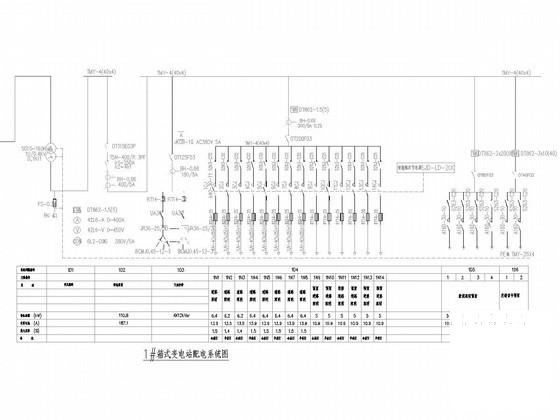

用电负荷为三级负荷，用电设备总容量为110.8kW，其中包括预留附近道路照明及景观交通信号等容量。照明设备采用10/0.4kV户外箱式变电站供电，箱变进线电源引自城市10kV电网或由环网供电，低压出线采用220/380V电压，三相制供电。道路照明供电干线采用YJV-1KV全塑单芯电缆，各灯杆处采用线夹分线，由供电干线引上至灯杆顶部灯具的分支线采用BVV-3×2.5的绝缘护套导线。低压配电系统采用TN-S接地型式，N线与PE线在变压器处接地后完全分开。该项目设置一根16m平方米铜芯电缆作为专用PE线，另在人行道下沿灯杆全线通长敷设一根40x4接地扁钢为灯具、灯杆作保护接地， 防雷接地 水平接地体。
……
共计13张，设计于
