20~46m宽市政道路施工图纸平面图及挡土墙设计图

  • 车道数:八车道
  • 设计时速:30km/h
  • 干线:是
  • 位置:湖南
  • 设计年代:近代

附件详情

  • 设计说明
  • 道路总体平面图
  • 道路纵断面图
  • 直线、曲线及转角表
  • 逐桩坐标表
  • 纵坡、竖曲线表
  • 控制点成果表
  • 道路用地表
  • 拆迁建筑物表
  • 拆迁电力、通信及其它管线设施表
  • 道路用地图
  • 用地宽度及坐标表
  • 平交口设计图
  • 路基设计表
  • 道路标准横断面图
  • 路基一般设计图
  • 路基横断面设计图(劳动路)
  • 路基横断面设计图(车站南路)
  • 路基土石方数量计算表
  • 路基每公里土石方数量表
  • 路基土石方运量统计表
  • 路基防护工程数量表
  • 路基防护工程设计图
  • 挡土墙设计图
  • 路基路面排水工程数量表
  • 人行道边沟设计图
  • 路面工程数量表
  • 路面结构图
  • 人行道设计图
  • 无障碍设计
  • 出入口设计图
  • 挡土墙设计计算书68页:
  • 1.交叉口西北角挡土墙计算书
  • 2.XX右侧挡土墙计算书
  • 3.交叉口东北角挡土墙计算书
  • 4.XX右侧挡土墙计算书
  • 5.XX右侧挡土墙计算书

附件详情

设计依据:《 城市道路 路基设计规范》(CJJ194-近代);《公路桥涵施工技术规范》(JTJ/TF50-近代);《城镇道路路面设计规范》(CJJ169-近代)
道路全长为437m。设计最大纵坡5.45%,最小竖曲线半径1400m。东侧挡墙最高2m,距既有建筑平面距离9m。
路幅组成:2.75m(绿化带)+3.50m(人行道)+3.00m(非机动车道)+13.75m(机动车道)+13.75m(机动车道)+3.00m(非机动车道)+3.50m(人行道)+2.75m(绿化带)= 46.00m 。有段路幅宽度由42m渐变到既有路幅宽度20m。路拱横坡车行道为1.5%,人行道横坡为2.0%。以填方路堤为主,全线路基中心填土高度均在4m以下,路堤边坡坡度采用1:1.5。挖方路基边坡坡率根据地质条件及边坡高度等情况确定。边坡坡度一般采用1∶1.00。
……
路基防护:土质边坡采用植草防护。路肩挡土墙收缩坡脚,并在人行道外侧设置路侧护栏。挡墙高出地面部分间隔2~3m交错设置泄水孔, 孔径6~10cm, 墙背必须按要求做好反滤层和隔水层,施工时应跟据地基及墙高变化情况, 每隔10~15m设置伸缩缝或沉降缝, 缝宽2cm, 缝内填塞沥青木板, 填塞深度不小于0.2m。
路面排水:交叉口路段两侧沿挡墙范围设置底宽0.3m,深0.3m的人行道盖板边沟。一般路段,车行道设单向1.5%的排水横坡,坡向人行道,车行道范围内雨水由路面汇集到车行道两侧雨水口,排入雨水管道。
……
路面结构:机动车道--上面层: 4cm细粒式改性沥青砼(AC-13);中面层: 5cm 中粒式沥青砼(AC-20);下面层: 7cm 粗粒式沥青砼(AC-25);下封层: 1cm改性沥青同步碎石封层;基层:30cm厚5%水泥稳定碎石;底基层:20cm厚4%水泥稳定碎石;垫层:15cm厚级配碎石。人行道:5cm C30行道砖;3cm M10水泥砂浆;15cm厚C20素混凝土。
……
共计46张,

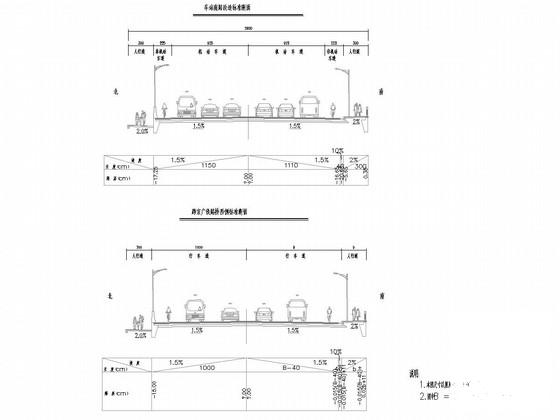

渐变段道路标准横断面图

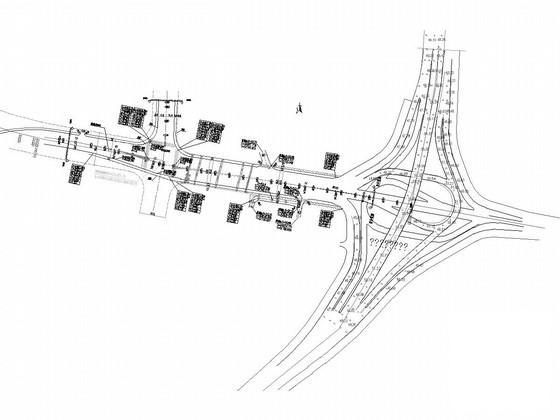

平交叉口设计图

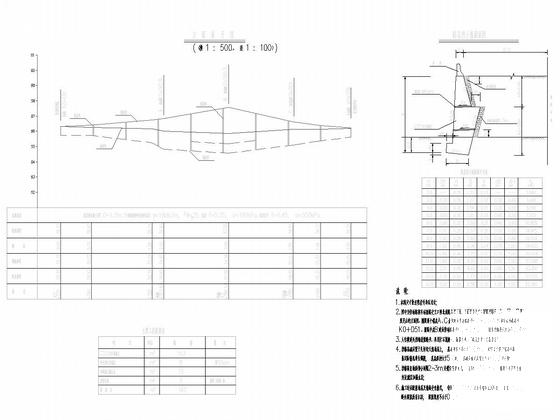

挡土墙设计图

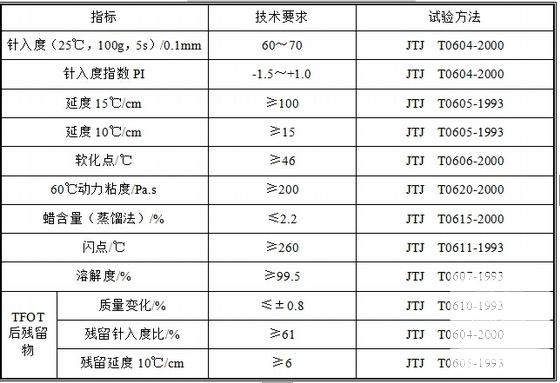

A级70号道路石油沥青技术要求

木质素和矿物纤维稳定剂质量技术要求

沥青混合料马歇尔配合比试验设计要求

改性沥青表面层 70号道路石油沥青中、下面层

人行道边沟设计图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 市政道路施工图 - 1
    市政道路施工图 - 1
  • 市政道路施工图 - 2
    市政道路施工图 - 2
  • 市政道路施工图 - 3
    市政道路施工图 - 3
  • 市政道路施工图 - 4
    市政道路施工图 - 4
  • 市政道路施工图 - 5
    市政道路施工图 - 5
  • 市政道路施工图 - 6
    市政道路施工图 - 6
  • 市政道路施工图 - 7
    市政道路施工图 - 7
以上是部分截图,请下载附件后查看完整高清内容
