18层跃层住宅楼给排水设计施工图纸

  • 设计详细说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计面积:9618.63平方米
  • 建筑地上层数:18层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:10张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 消防设计:室内消火栓系统,喷淋系统
  • 供水方式:市政供水
  • 供水分区:两区
  • 大样节点:阀门管件

附件详情

1.该项目为 XX小区-x#楼;
2.建筑设计面积:地上9618.63平方米;地下491.05平方米;
3.建筑层数: 地下一层、地上十八层;建筑高度: 54.9米(室外地坪至十八层平屋面结构板顶高度);
4.该项目建筑耐火等级:地下一级;地上 主楼为二级。
二、设计内容:生活给排水系统、消火栓系统、自动喷水灭火系统及灭火器配置。


消火栓及自动喷淋系统图

给排水平面图

自动喷淋平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

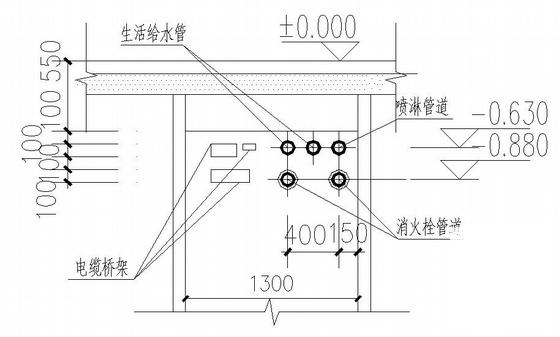

  • 住宅楼给排水施工图 - 1
    住宅楼给排水施工图 - 1

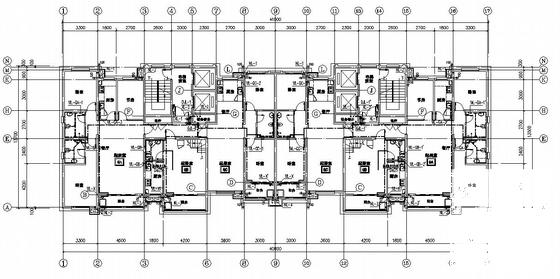

  • 住宅楼给排水施工图 - 2
    住宅楼给排水施工图 - 2

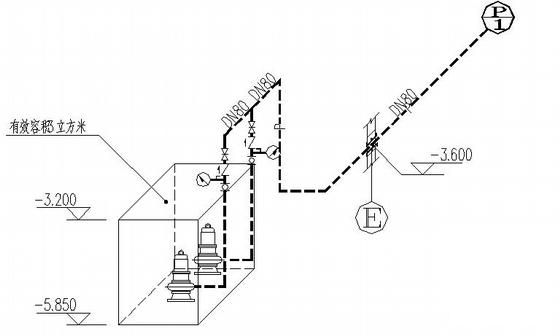

  • 住宅楼给排水施工图 - 3
    住宅楼给排水施工图 - 3

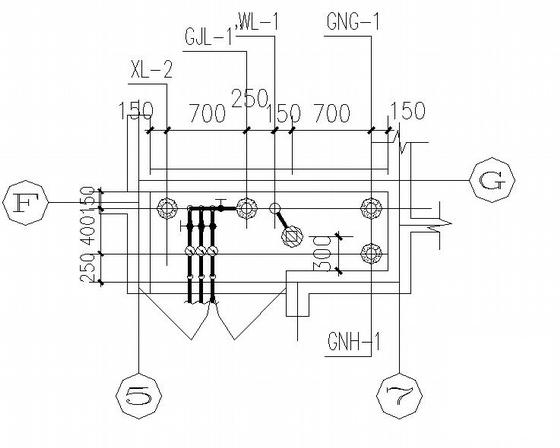

  • 住宅楼给排水施工图 - 4
    住宅楼给排水施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
