南方花园高层给排水施工图纸

  • 设计详细说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:16层
  • 图纸设计深度:施工图
  • 参考图纸:19张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 生产供水设计:循环冷却水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室内消火栓系统
  • 供水设备:水池
  • 供水方式:市政供水,变频供水,分区供水
  • 供水分区:三区
  • 排水体制:污废分流
  • 消火栓用水量室外(L/S):20
  • 消火栓用水量室内(L/S):20
  • 大样节点:厨房,卫生间

附件详情

  • 图例、设备明细表及其使用标准资料目录
  • 生活给水系统原理图、消火栓系统原理图
  • 污水系统原理图(一)
  • 空调冷凝水系统原理图
  • 雨水系统原理图
  • 首层给排水、消防平面图
  • 屋顶给排水、消防平面图 屋顶水箱详图及其剖面图
  • 卫生间详图及其系统图

附件详情

南方某著名设计院的图纸,非常精细,首发!图纸出于近代.09

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

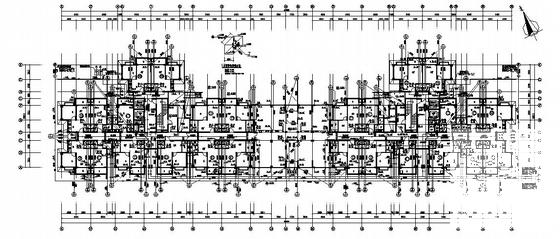

  • 高层给排水施工图纸 - 1
    高层给排水施工图纸 - 1

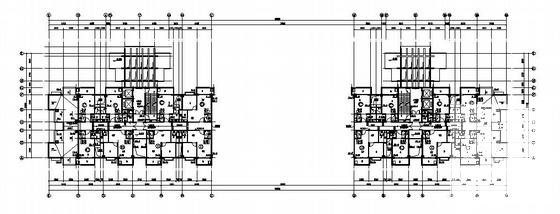

  • 高层给排水施工图纸 - 2
    高层给排水施工图纸 - 2

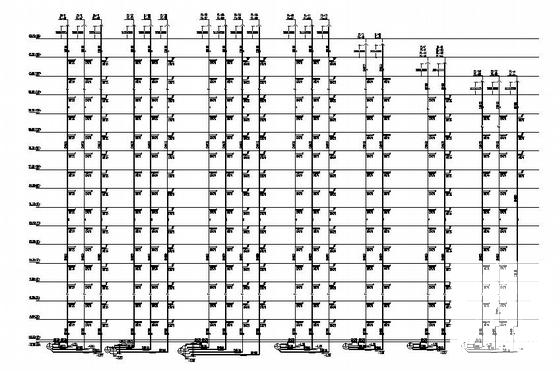

  • 高层给排水施工图纸 - 3
    高层给排水施工图纸 - 3

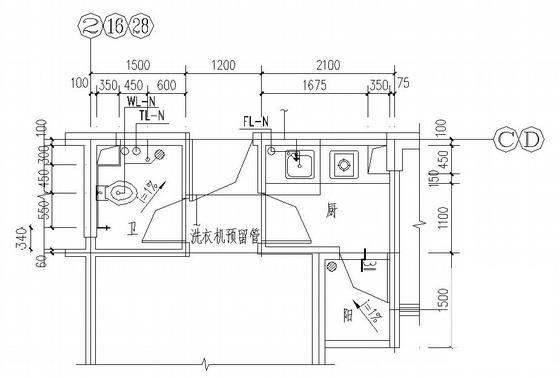

  • 高层给排水施工图纸 - 4
    高层给排水施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
