16层小高层给排水施工图纸

  • 设计详细说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:16层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:64张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 生产供水设计:循环冷却水系统
  • 排水设计:污水系统,雨水系统
  • 消防设计:室内消火栓系统
  • 供水方式:市政供水,分区供水
  • 供水分区:三区
  • 大样节点:水泵

附件详情

生活给水系统:
1、生活给水系统:供水分区:低区:地下室~地上五层由城市给水管网直供。中区:六层~十层,及高区:十一层~十六层,中区、高区用水由室外高压给水管网供给。
该项目的生活给水管管材如下:生活水泵出水管至屋顶水箱的管道采用衬塑镀锌钢管,管道井中其余生活水立管采用AGR管,水表后支管采用PP-R管。
2、排水系统:室内排水管采用排水塑料管,每隔8层设消能措施。主楼部分雨水管材采用给水UPVC塑料管。地下室排水泵出水管采用内外壁热镀锌钢管,污水坑透气管采用UPVC排水塑料管。
排水横管与横管,立管与横管之间的连接采用45°三通或45°四通或90°斜三通或90°斜四通,不得采用正三通或正四通。卫生器具排水管与排水横支管可采用90°斜三通连接。立管底部与排出管的连接应采用两个45°弯头或采用弯曲半径不小于4倍管径的90°弯头连接。
3、消火栓给水系统:室内消火栓系统水量10L/s,管网的上部和下部组成环状供水,在水泵房内设有消火栓泵,系统采用临时高压系统。消防用水接自室外消防管网,室外消防管网于水泵结合器相连。屋面层设屋顶水箱,其中消防水量容积为8m^3。在屋顶试验消火栓前加装压力表,室内消火栓箱内均应设消防水喉。
手提式干粉灭火器采用灭火器箱放置,箱体为落地式,箱底离地高度不小于0.08米。

某16层小高层给排水施工图

某16层小高层给排水施工图

某16层小高层给排水施工图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

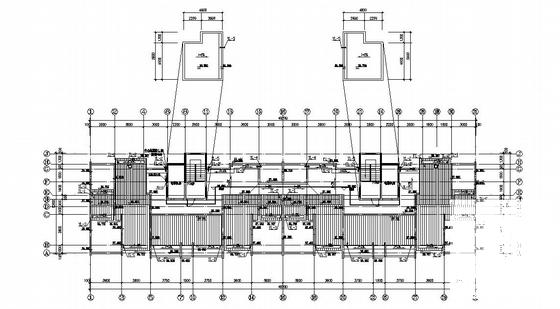

  • 高层给排水图纸 - 1
    高层给排水图纸 - 1

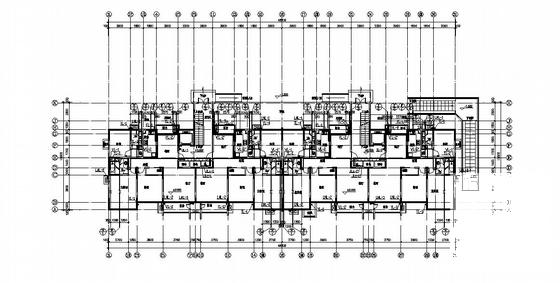

  • 高层给排水图纸 - 2
    高层给排水图纸 - 2

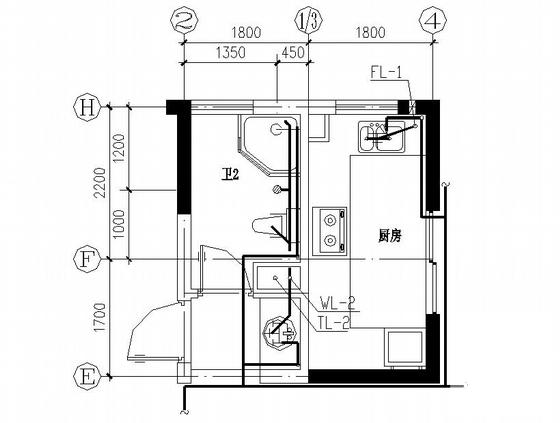

  • 高层给排水图纸 - 3
    高层给排水图纸 - 3

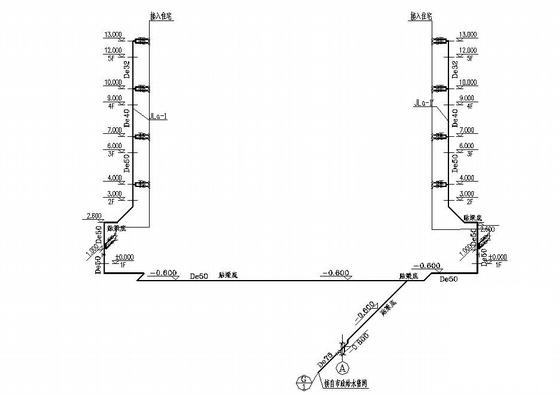

  • 高层给排水图纸 - 4
    高层给排水图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
