高层高级旅馆给排水CAD施工图纸

  • 设计说明:有
  • 建筑类别:酒店
  • 建筑高度:高层建筑
  • 建筑面积:35594平方米
  • 地上层数:26层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:19张
  • 地下室用途:设备用房
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统
  • 排水设计:污水系统,雨水系统
  • 消防设计:喷淋系统
  • 供水方式:市政供水,变频供水,分区供水
  • 供水分区:两区
  • 火灾危险等级:中危险级Ⅰ级
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):30
  • 热水供应方式:全日供应热水

附件详情

  • 无资料目录

附件详情

工程介绍:
该项目为一类高层高级旅馆,建筑面积35594m2, 建筑高度42.5m,地下室一层为设备用房,地上一层为大堂及商务,二层以上为客房。

设计范围:
生活给水系统,生活排水系统, .本次仅为配合装修设计,由于原给排水设计没有太阳能。故本次装修未考虑太阳能。

图纸共19张。

热水系统图

消火栓系统图

泵房平面

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

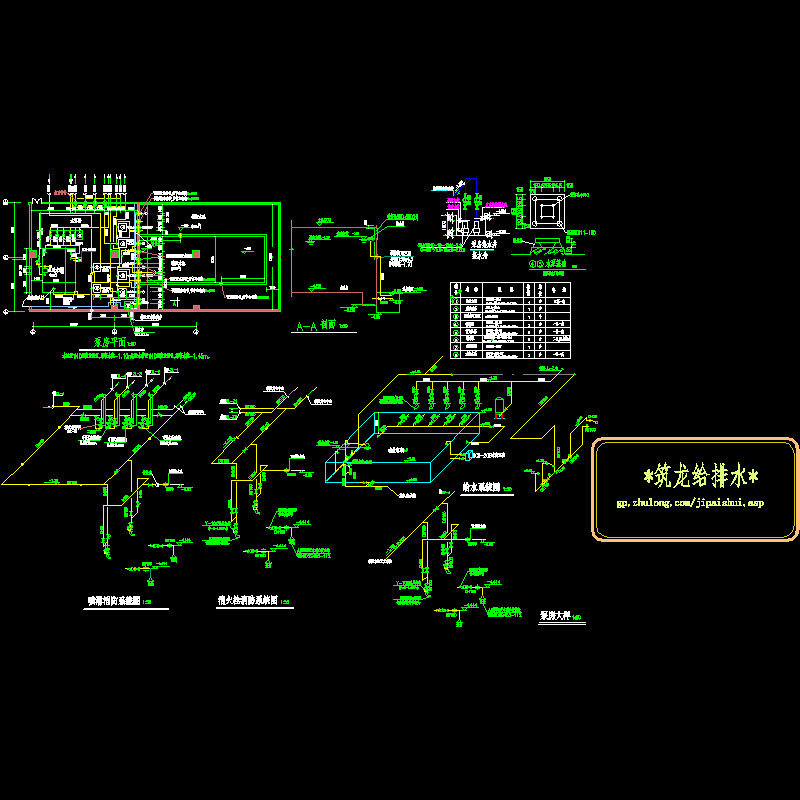

  • 泵房大样平面.dwg
    泵房大样平面.dwg

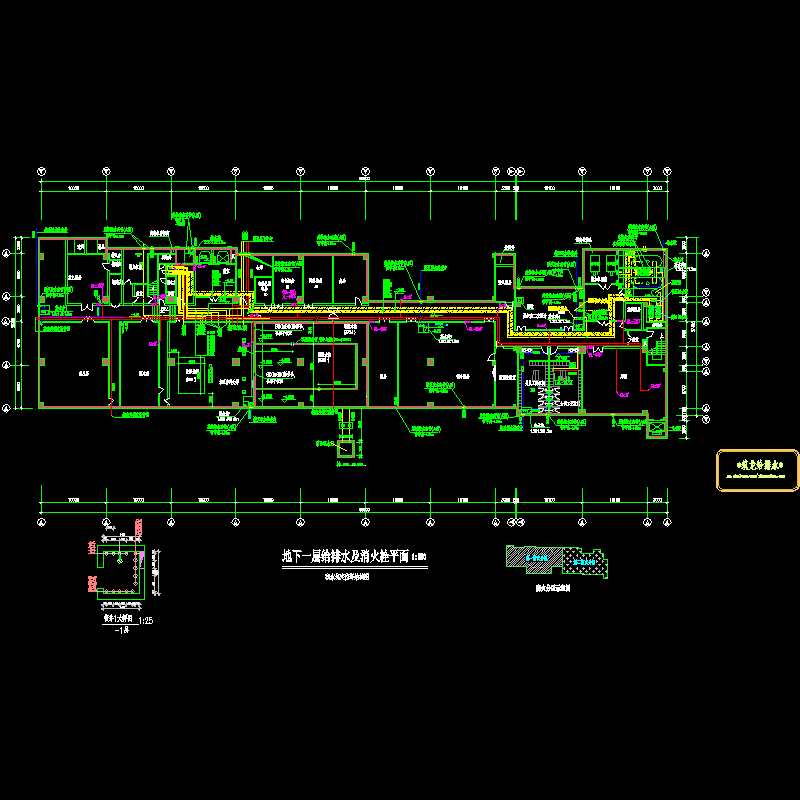

  • 地下室.dwg
    地下室.dwg

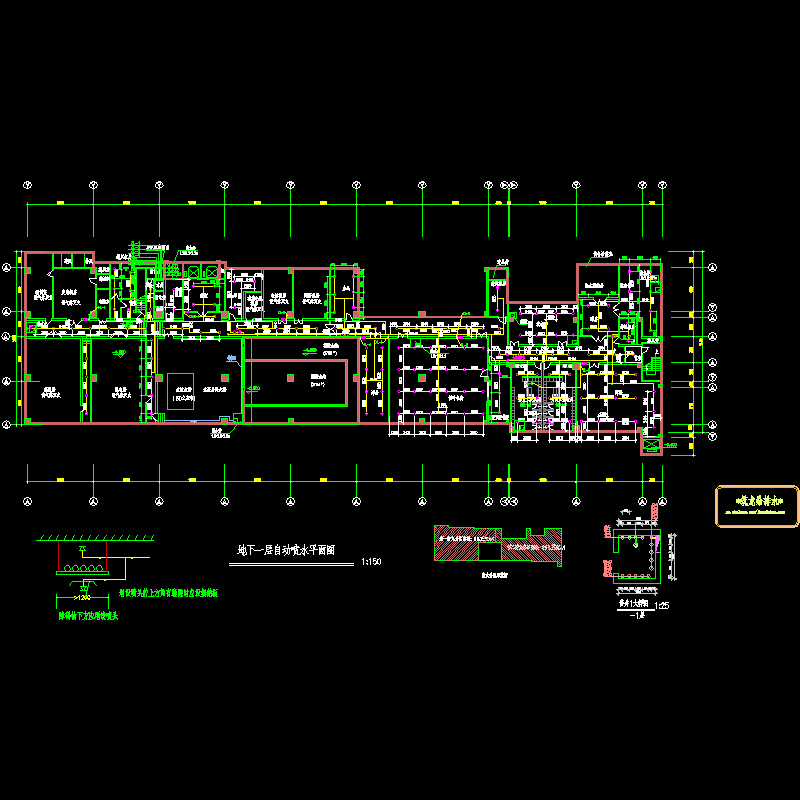

  • 地下室喷洒.dwg
    地下室喷洒.dwg

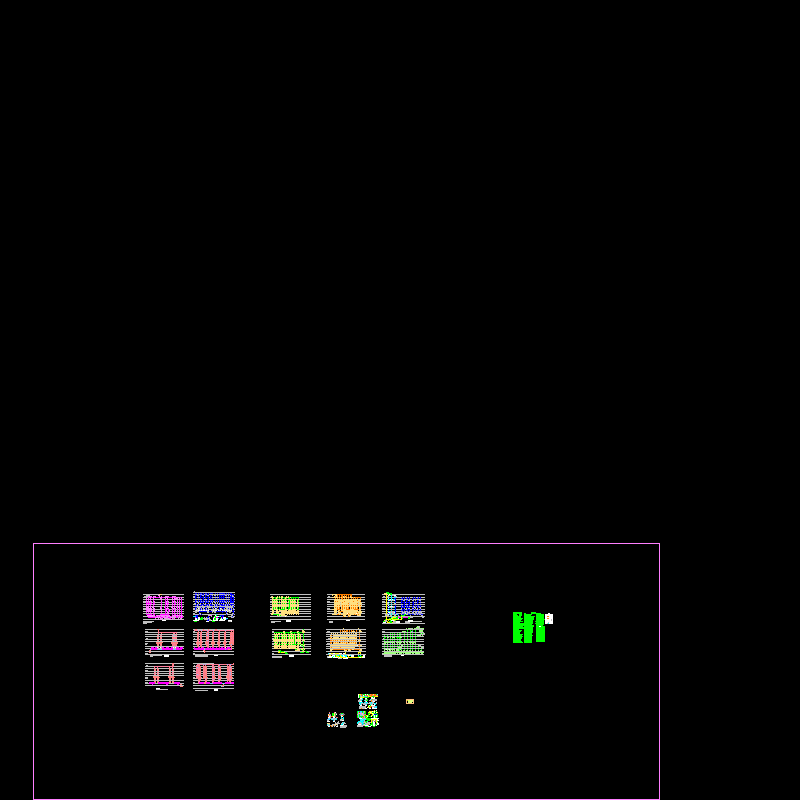

  • 系统及大样.dwg
    系统及大样.dwg
以上是部分截图,请下载附件后查看完整高清内容
