8层海新闻大楼给排水设计施工图纸

  • 设计详细说明:有
  • 建筑类别:办公,文化
  • 建筑高度类型:高层建筑
  • 建筑设计面积:11600平方米
  • 建筑地上层数:8层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:26张
  • 设计年代:近代
  • 地下室用途:车库
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统,灭火器配置系统
  • 供水分区:两区
  • 排水体制:污废合流,雨污分流
  • 消火栓用水量室外(L/S):20
  • 消火栓用水量室内(L/S):20
  • 大样节点:水箱,水泵,泵房,卫生间
  • 项目所在地:上海

附件详情

上海某新闻大楼给排水设计图纸
共30张图纸
一.工程简述
某大楼为一栋高层建筑,8层,总高度为40.5米,建筑总面积约11600平米 。
二.系统简述
给水系统:主、副楼一~二层均由市政管网直接供水,三层以上采用水池→水泵 →屋顶水箱→用户的供水方式。为方便计量,主、副楼分设水表。
消防系统 : 基地内室外消火栓消防用水量20l/s,由两路市政管网进水,在基地内形成环网,在总体适当位置设置室外消火栓。
新闻大楼室内消火栓消防用水量20l/s,采用临时高压系统,在屋顶设有 12m3 的消防水箱供火灾初期使用。 泵房内设有室内消火栓消防加压泵,火灾时直接从室 外消防环网抽水,环状供水至各个消火栓。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

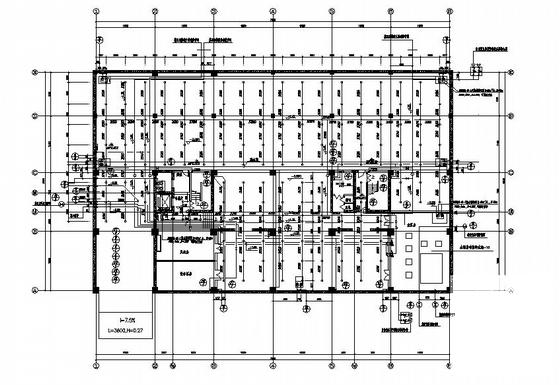

  • 给排水设计施工图 - 1
    给排水设计施工图 - 1

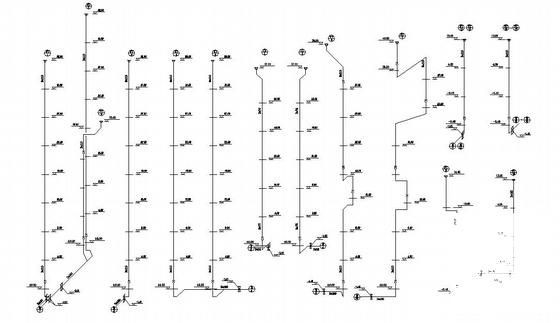

  • 给排水设计施工图 - 2
    给排水设计施工图 - 2

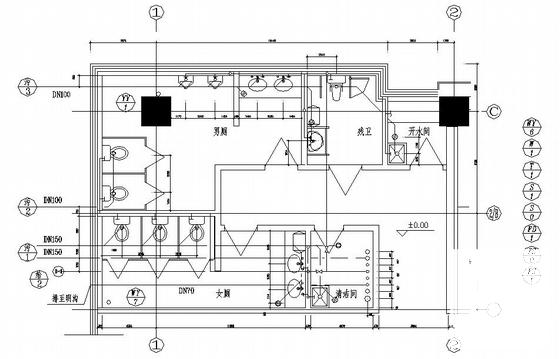

  • 给排水设计施工图 - 3
    给排水设计施工图 - 3
  • 给排水设计施工图 - 4
    给排水设计施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
