海幼儿园给排水大样图(设计说明)

附件详情

  • 给排水总平面图
  • 给排水施工设计说明
  • 一层给排水平面图
  • 二层给排水平面图
  • 三层给排水平面图
  • 屋顶给排水平面图
  • 给水系统图
  • 排水系统图
  • 消火栓系统图
  • 消防泵房大样图

附件详情

1. 该项目主体建筑室内外高差为0.600米,室外地坪绝对标高4.700米。给水管所注标高系指管中心标高,排水管所注标高系指管内底标高,图中所注标高室内为相对标高,室外为绝对标高,长度以毫米计,标高以米计。
2. 该资料范围为室内外给排水,消防设计,即为给水管至室外水表接入处,排水管至市政检查井。
3. 生活给水由城市自来水管网接入,最低供水压力为0.15MPa,生活给水管在市政进入时装计量表一只,用于计量整个区域内生活用水量。

这份参考资料主要包括设计说明、给排水总平面图、各层给排水平面图、给排水及 消防系统 图、消防泵房大样图 等,共10张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

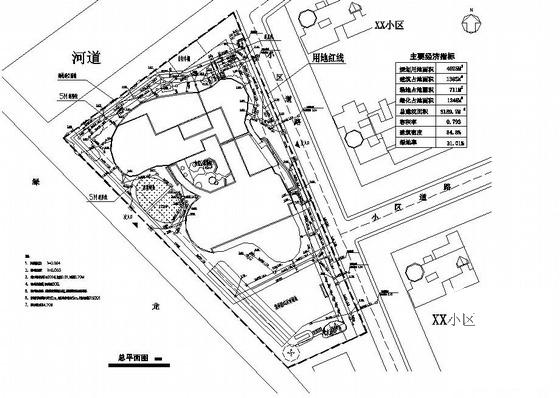

  • 幼儿园给排水设计 - 1
    幼儿园给排水设计 - 1

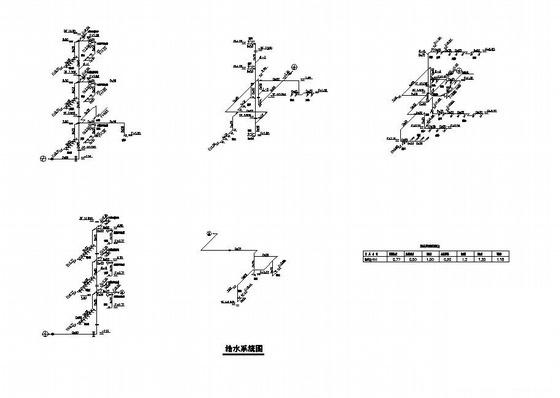

  • 幼儿园给排水设计 - 2
    幼儿园给排水设计 - 2

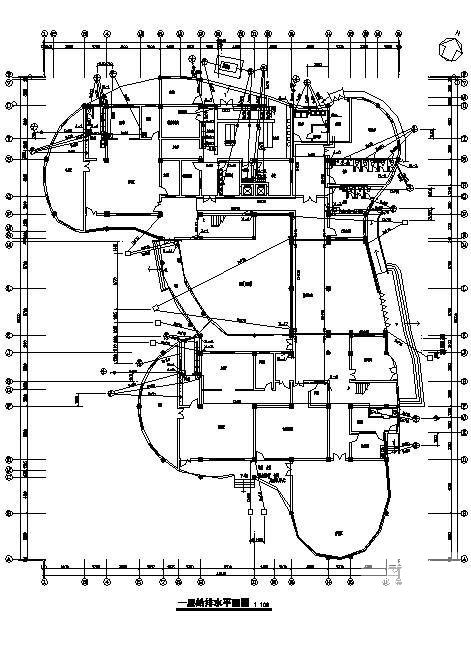

  • 幼儿园给排水设计 - 3
    幼儿园给排水设计 - 3

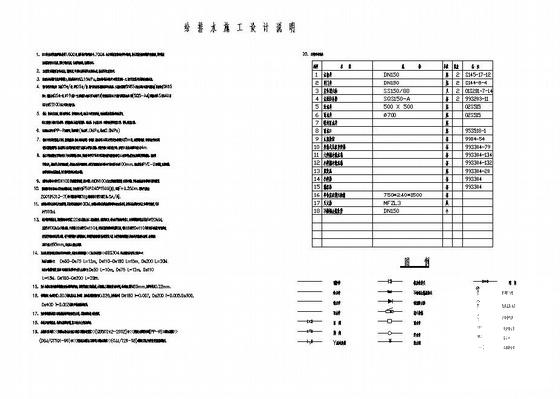

  • 幼儿园给排水设计 - 4
    幼儿园给排水设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
