高层住宅楼给排水全套施工图纸

  • 设计详细说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:11层
  • 图纸设计深度:施工图
  • 参考图纸:12张
  • 设计年代:近代
  • 排水设计:污水系统
  • 供水设备:高位水箱
  • 供水方式:市政供水,分区供水,高位水箱供水
  • 供水分区:两区

附件详情

生活水源由市政管网供给一~五层(低区),六~十一层由小区集中供给(高区),用水量标准每人150L/日,高区入口水压应>0.5MPa.日用水量为33M.水表装在楼梯间.给水管采用PP-R管,热熔连接.楼梯间给水立管采用厚30MM橡塑管保温,外做加筋铝箔隔气层.

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

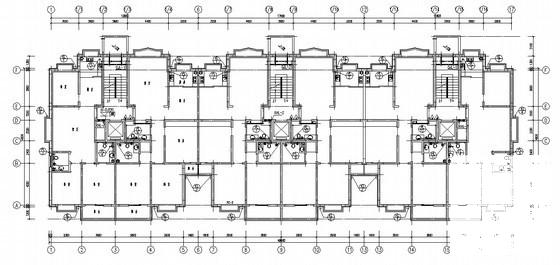

  • 住宅楼给排水施工图 - 1
    住宅楼给排水施工图 - 1

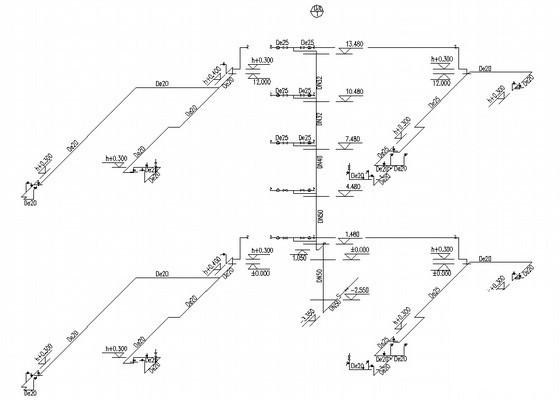

  • 住宅楼给排水施工图 - 2
    住宅楼给排水施工图 - 2

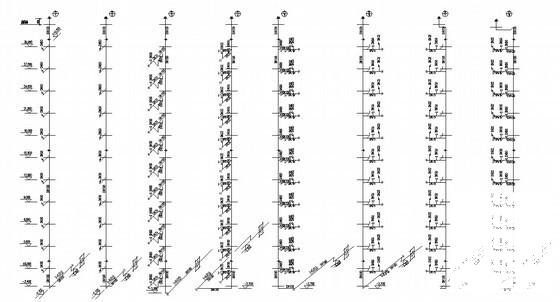

  • 住宅楼给排水施工图 - 3
    住宅楼给排水施工图 - 3

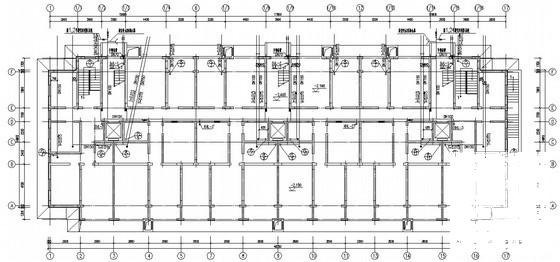

  • 住宅楼给排水施工图 - 4
