数据备份中心机房全套施工图纸

  • 建筑类别:办公

  • 建筑高度类型:多层建筑

  • 图纸设计深度:施工图

  • 负荷等级:一级,二级

  • 防雷等级:第二类

  • 强电 设计: 供配电系统

  • 弱电设计:机房工程

一、项目概况

1、项目简介

项目名称:XXXXXX备份中心工程

项目建设地点:XXXXXX(备份容灾备份中心)

项目建设单位:广西壮族自治区XXXXXX

2、项目建设规模

XXXXXX总体将建设共 4 部分内容,该资料内容为备份中心部分。

备份中心作为XXXXXX信息中心,将打造以云计算虚拟化统一平台架构(IaaS)以及运营管理架构(PaaS)为一体的中心机房,达到国内同级省会城市XXX备份中心建设规模。

二、设计范围

1、设计区域

XXXXXX部分区域(建筑面积约630平方米)。

2、设计内容

(1)机房装饰装修系统

(2)机房配电系统

(3)机房空调调节系统

(4)机房 消防系统

(5)机房智能化系统

(6)机房节能与环保系统

(7)其它

三、机房分级与性能设计

1、设计等级

机房等级:按A级机房建设标准规范设计。

2、性能设计

(1)环境指标

a)温湿度:机房机柜区域配置精密空调或基站式空调,定达到机房的恒温要求。

b)尘埃:主机房内尘埃的粒径大于等于0.5um的个数应小于等于1000个/dm。

c)噪声:主机房内的噪声,在计算机系统停机条件下,在主操作员位置测量应小于68dB(A)。

d)电磁干扰:主机房内无线电干扰场强,在频率为0.15~1000MHz时,不应大于120dB,磁场干扰环境场强不应大于800A/m。

e)振动:在计算机系统停机条件下主机房地板表面垂直及水平向的振动加速度值应小于500/s 。

f)静电:主机房内绝缘体的静电电位不应大于1kV。

g)照度:主机房、配电间照度>400 lx,其他机房>200 lx,其它房间参照GB/T2887-近代执行,应急照明>5 lx。

(2)供配电指标

a)采用三相五线制和单相三线制TN-S供电系统,供电系统供电质量要求在稳态下,达到电压220V±10%,380V±10%频率50±0.02 HZ,波形失真不大于5%,瞬时断电时间小于4 ms。

b)配电系统设计为"双路市电+UPS不间断电源+柴油发电机组"的供电方式,UPS系统满足设备负荷使用,并考虑到负荷增加时,UPS能通过“无缝”扩容满足冗余使用要求。具有容量冗余和功率模块备份,保证系统的高可靠性并具有在线维修能力,尽量减少系统的故障点,使系统的可用性大于99.995%。

(3)接地电阻指标

直流工作地电阻<1Ω

交流工作地电阻<4Ω

安全保护地电阻<4Ω

防雷保护地电阻<10Ω

静电释放地电阻<10Ω

(4)电磁屏蔽指标

电磁感应会使设备产生通讯信息产生错误或丢失。电磁干扰的来源:

-----雷暴雨产生的天电干扰

-----广播台天线电电磁波干扰

-----雷达发出的电磁波干扰

-----办公室设备如影印机、吸尘机、空调机等干扰

-----大电流的延迟继电器、接触器的干扰

抑制电磁干扰的主要办法是系统接地和屏蔽,电磁干扰可以用屏蔽的方法使之削弱,电子设备的机壳都是用金属制造的,而且它们都要接地,因此具有一定的屏蔽作用。为防止电源线的干扰,电源设备装置至机房配电柜以及供电电缆都要采用屏蔽电缆或加金属管屏蔽,在机房场地四周墙壁加金属围板或金属网,是一个非常好的防止外间对计算机及网络通讯设备系统产生干扰的方法。

(5)综合布线指标

机房内用户点至配线架,按照FLUKE国际标准测试仪,测试通过。

(6)结构装修指标

a)天棚:吊筋单点悬挂>100kg;金属扣板600系列单块承重>3.8kg

b)抗静电地板:

地板:集中载荷不小于3500N;均匀载荷不小于17000N;抗静电绝缘值1×105Ω~1×109Ω。

桁梁挠度:(Deflection)<2mm

抗静电绝缘值:(Resistance)1×107/1×1010Ω

承重不小于2200kg/M2

规格:(Size)600×600×35mm

c)墙面:主机房达到半屏蔽效果

d)隔断墙:质轻易改,牢固安全,通透明亮

e)天棚以上地板以下:必须不会结尘,纳垢,具有保温功能,不结露。

f)介质柜:抗静电防磁作用。

g)其它用材:阻燃、绝燃、不起尘、抗静电、易清洗、无眩光。

四、机房组成与功能分区设计

1、机房组成

机房主要由主机房、辅助区、支持区、行政管理区四大区域组成,其中:

(1)主机房包含:服务器区域、网络区域、存储区域。

(2)辅助区包含:进线间、调试间、运维监控中心、备件仓库。

(3)支持区包含:变配电室、柴油发电机房、不间断电源系统、电池室、空调机房。

(4)行政管理区包含:工作人员办公室、门厅、接待区、用户工作室。

2、功能分区

(1)机房的分级管理

为便于管理,机房分区应按辅助功能间→基本功能间→中心机房分级管理。即辅助功能间在入口处,基本功能间在中部,主机房在最内。

(2)空间的可扩展性

在机房建设的设计中充分考虑到机房的可扩展性。对可能扩展的功能分区留出较大的余量,这在建设投入使用初期可能有些浪费,但在未来的使用中,尤其是系统扩容中就能体现巨大的优越性。

(3)分区各自独立

各功能分区应即协调统一,又互相独立,避免出现互相干扰现象。

(4)流畅的通道

宽敞、流畅的通道不但在紧急情况供工作人员快速撤离,保证人员的安全,而且可供外来人员方便的参观,提升业主信息化建设的总体形象。

五、图纸展示

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源

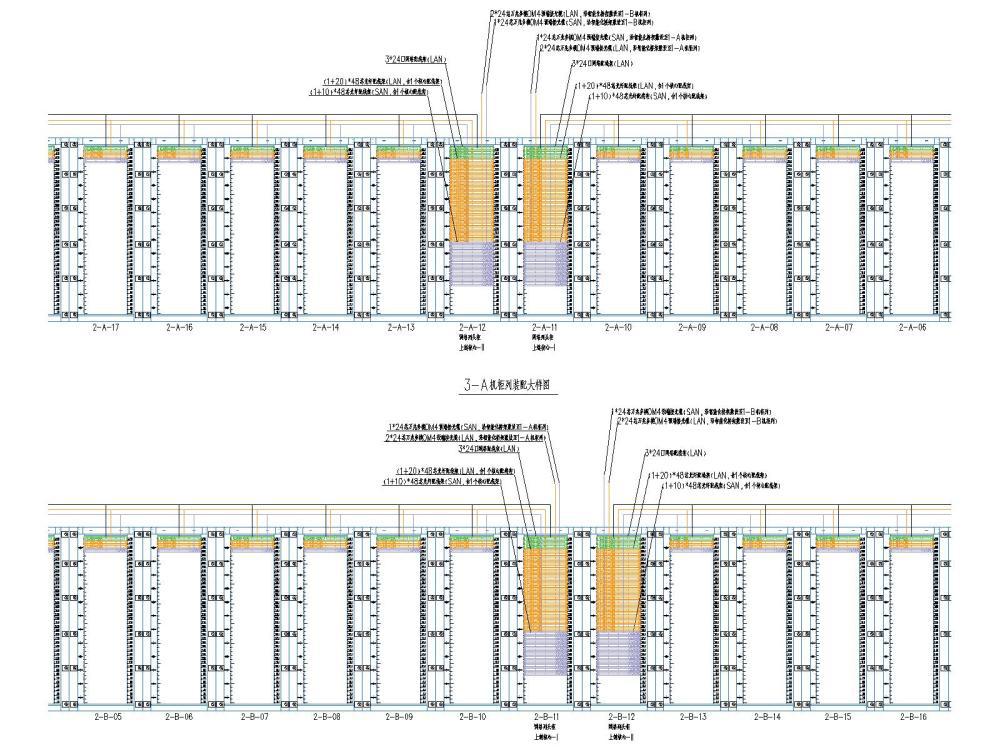

  • 机房施工图纸 - 1
    机房施工图纸 - 1

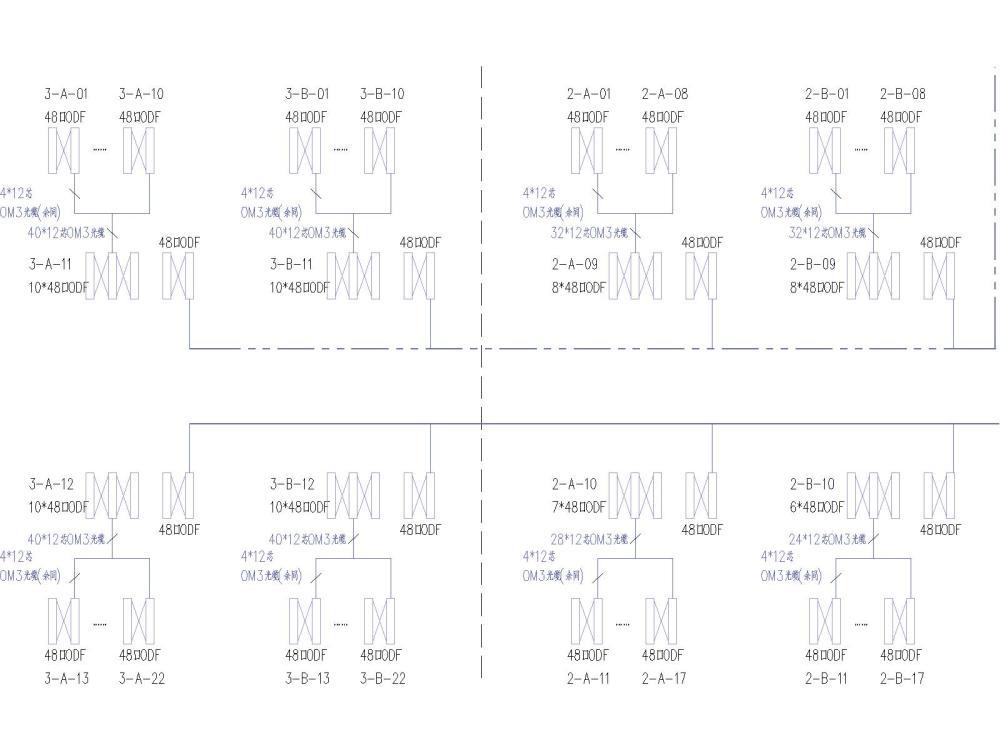

  • 机房施工图纸 - 2
    机房施工图纸 - 2

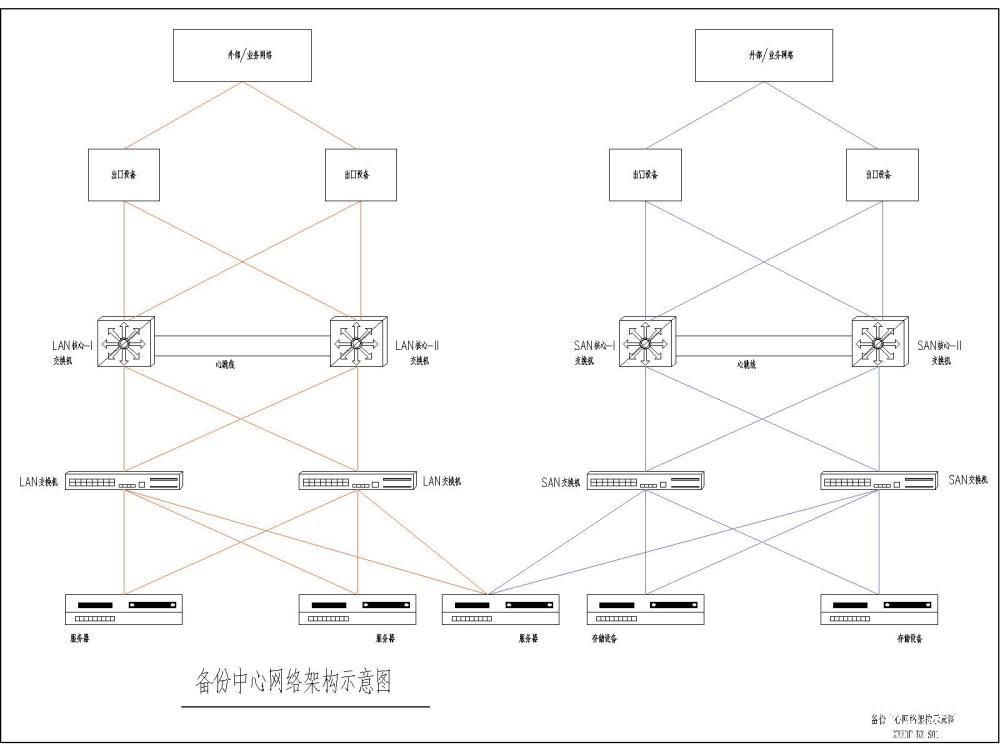

  • 机房施工图纸 - 3
    机房施工图纸 - 3

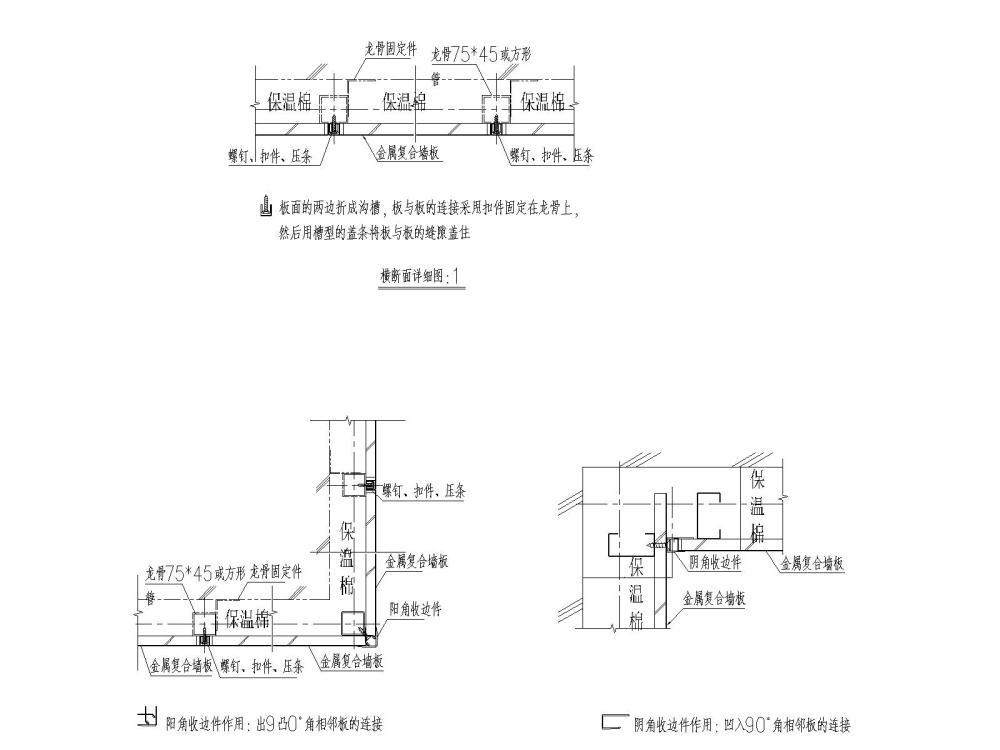

  • 机房施工图纸 - 4
    机房施工图纸 - 4

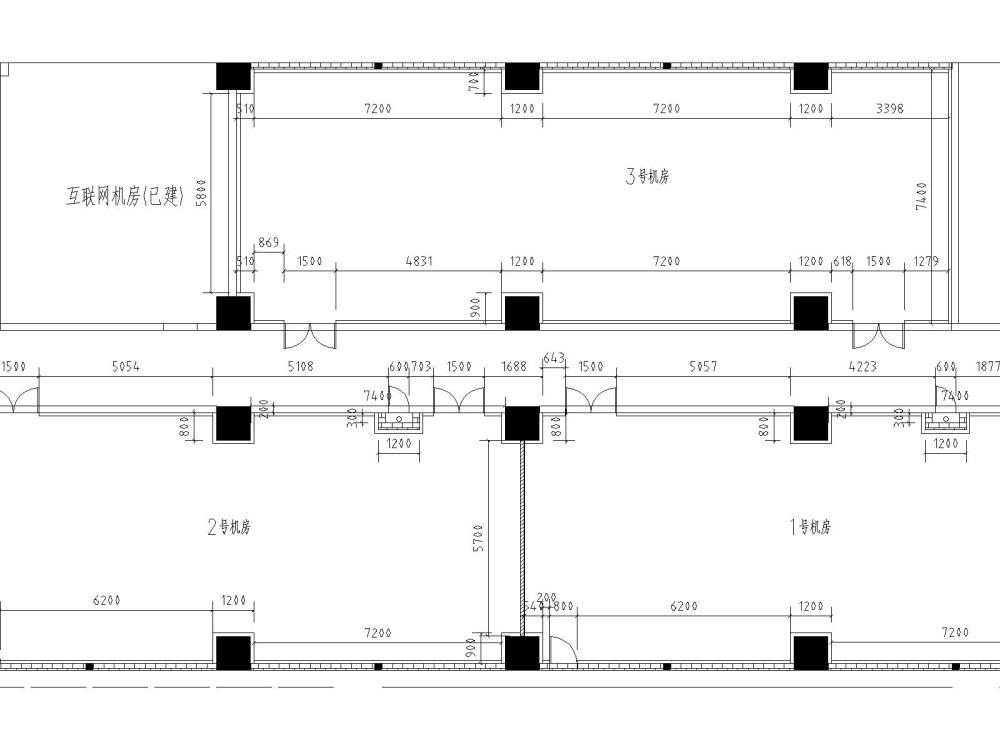

  • 机房施工图纸 - 5
    机房施工图纸 - 5
  • 机房施工图纸 - 6
    机房施工图纸 - 6
  • 机房施工图纸 - 7
    机房施工图纸 - 7
  • 机房施工图纸 - 8
    机房施工图纸 - 8
以上是部分截图,请下载附件后查看完整高清内容
