3层数据中心机房楼自控专项施工图纸

概述：

该项目为重庆某数据中心项目续建工程项目工程。

该项目共建设两栋数据机房楼和两栋动力楼。本子项为机房楼项目。

机房楼共设地上三层，一层层高为6.9米，二、三层层高为6.0米，屋顶房间层高3.4米，建筑物总高度为22.3米。建筑设计面积：14946.34平方米。 建筑耐火等级：一级；建筑分类：公建；机房楼为框架结构。机房区域共设置10个数据中心模块，并配套设置10个低压配电模块和精密空调模块。数据机房楼还包括高低压配电室、办公区、值班室、KVM室等公共支持区域。

设计范围：

建筑设备管理系统(BA)、机房环境监控系统(EMS)

建筑设备管理系统(BA)包含以下内容：制冷系统、末端空调系统、防排烟及通风系统、柴油系统及水专业要求的液位控制等。

机房环境监控系统(EMS)包含以下内容：本系统设计对机房的防雷系统、精密空调系统、环境温湿度、漏水、电池间氢气监检测等进行集中监测和管理，并可接入电力监控系统、建筑设备监控系统、火灾自动报警系统中的设备故障及报警信息。

部分图纸摘录：

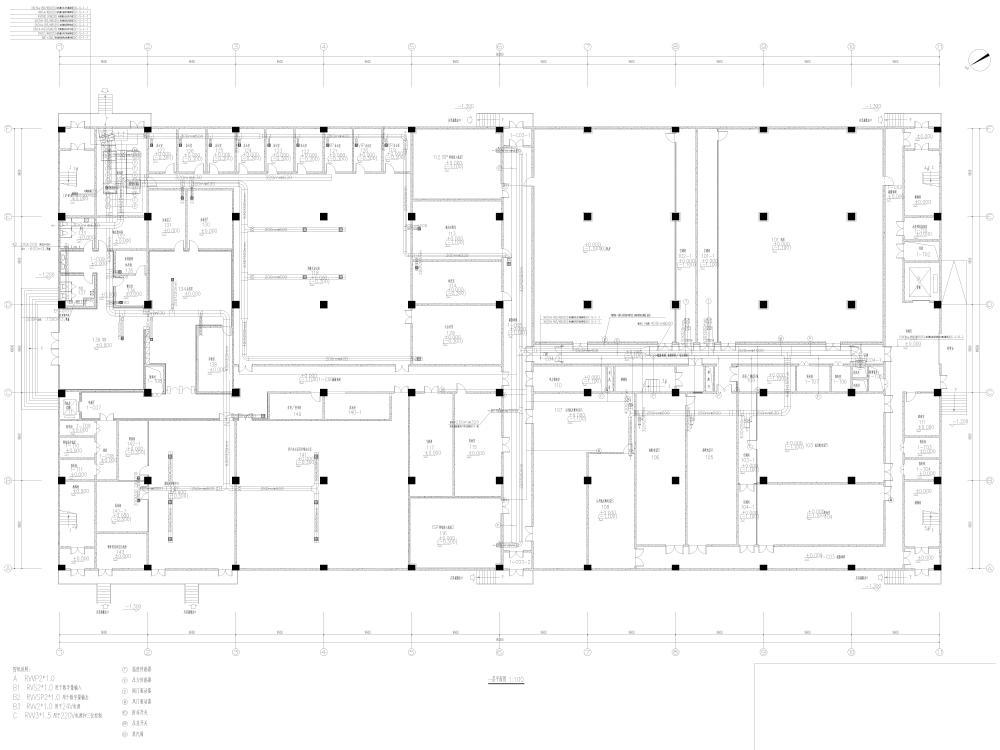

建筑设备管理系统(BA)布线图

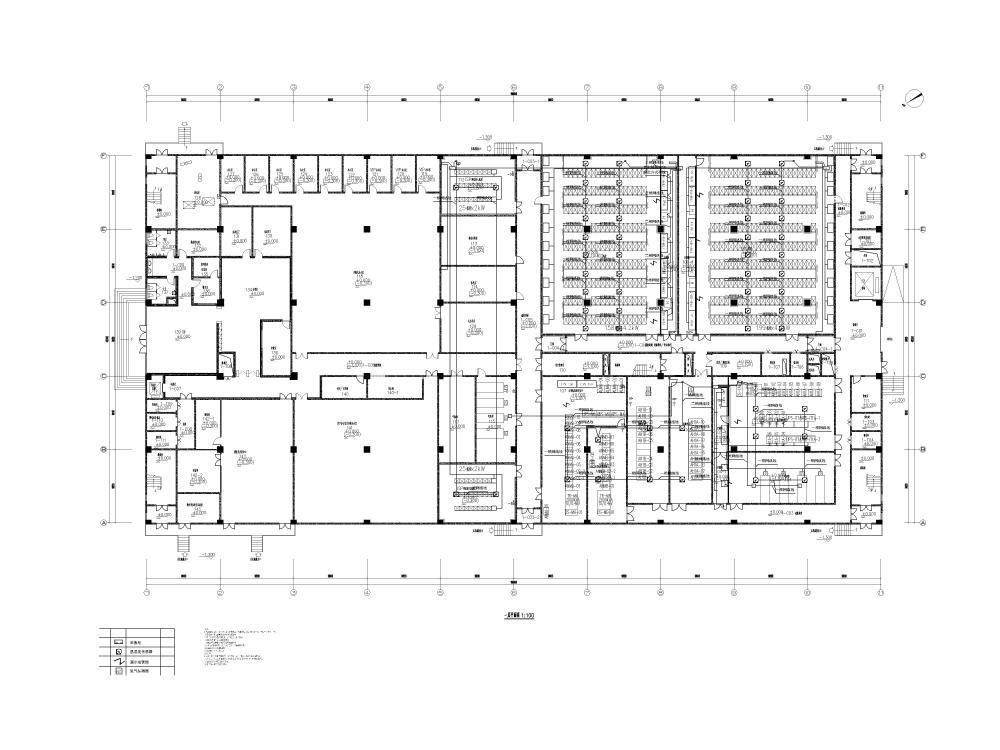

机房环境监控系统(EMS)布线图

建筑设备管理系统(BA)图

机房环境监控系统(EMS)图-环控系统图

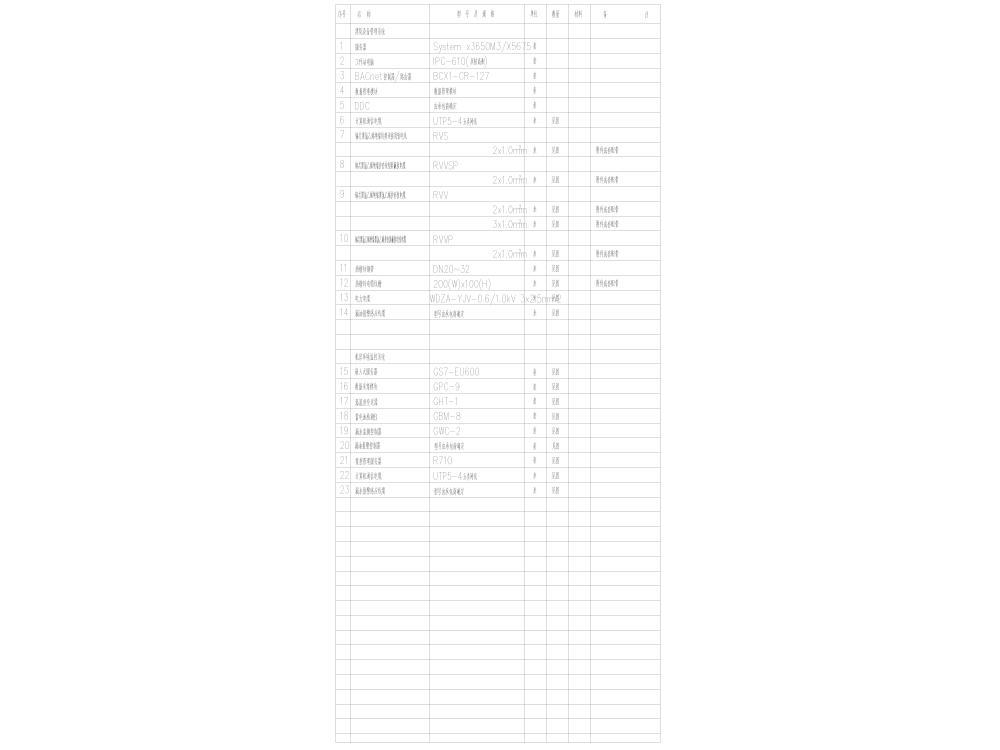

设备材料表
