机场熏蒸房工程-结构全套施工图纸cad平面布置图
-
建筑类别：交通建筑
-
建筑高度类型：单层建筑
-
建筑地上层数：1层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢筋混凝土结构
-
钢筋混凝土结构：框架
-
基础形式 ：独立基础
-
结构安全等级：二级
-
地基基础设计等级：丙级
-
抗震设防烈度：7度抗震
-
风压：0.8kN/平方米
-
参考图纸：8张
-
设计年代：近代
该附件为：机场熏蒸房工程-结构全套图纸2020，格式为CAD版本。
一、简介：
该项目位于广东，框架结构，本子项为熏蒸房，地上1层，层高均为3.6m，建筑高度3.9m.
二、目录
结构设计总说明、基础,柱,梁和板配筋图
三、相关图片：
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-

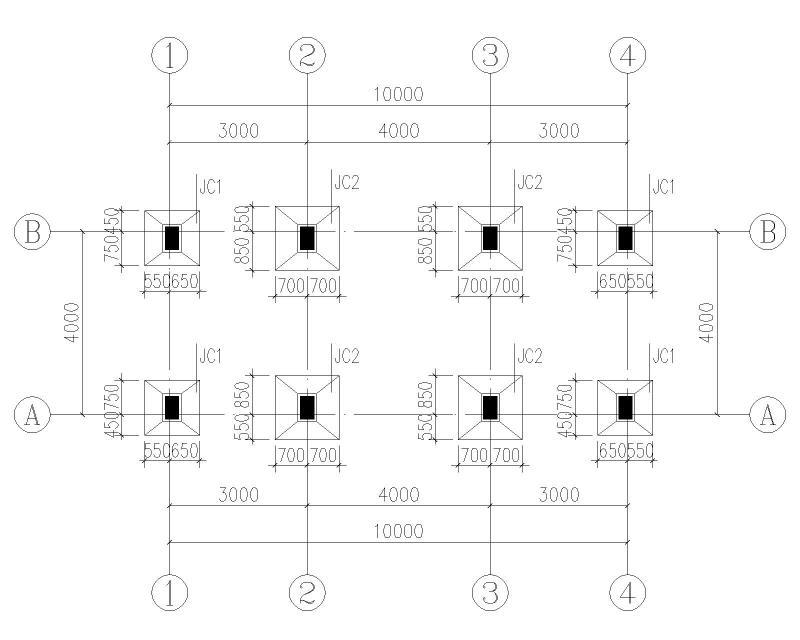

基础平面布置图 -

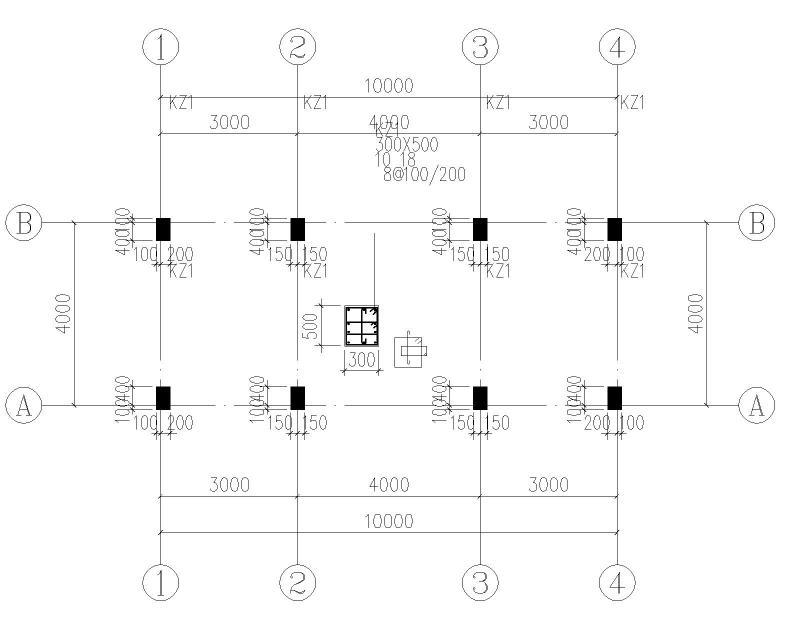

一层柱平面布置图 -

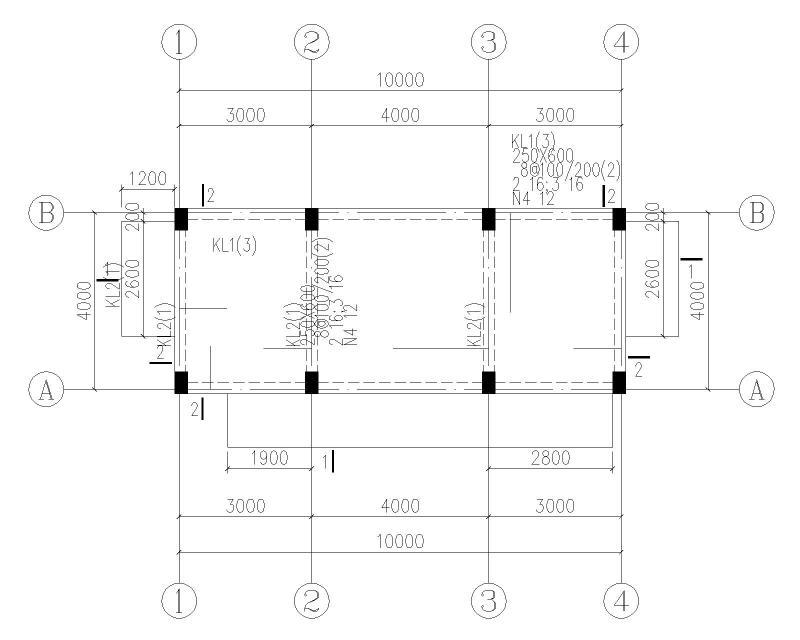

一层顶梁和顶板配筋图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2024-01-02
- 评论次数：0
- 浏览次数：0
- 文件大小：2.87 MB
- 收藏次数：0
-
文件名称：
附件-996876765900580695.zip
