综合示范基地给排水及消防CAD施工图纸

附件详情

项目概要及设计范围

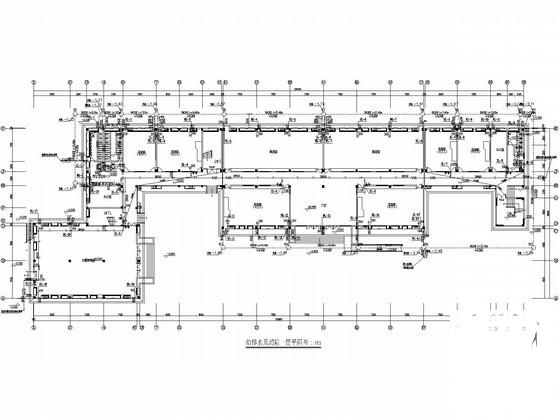

该项目设计内容包括：给水系统、排水系统、灭火器设置、消火栓系统。
（一）生活给水系统
1、该项目位于城市管网末端，市政给水管间断性供水，供水压力不稳定，约为 0.15MPa。
2、该项目最高日用水量为48.00m/d；最大小时用水量9.00m/h
3、给水系统不分区。a、一层~三层由剧场一层生活给水泵房的生活水箱和变频给水泵供给。
（二）生活污水系统
1、该项目采用废、污合流制。最高日排水量为43.20m/d，室内±0.00以上污废水重力自流排入室外污水管。

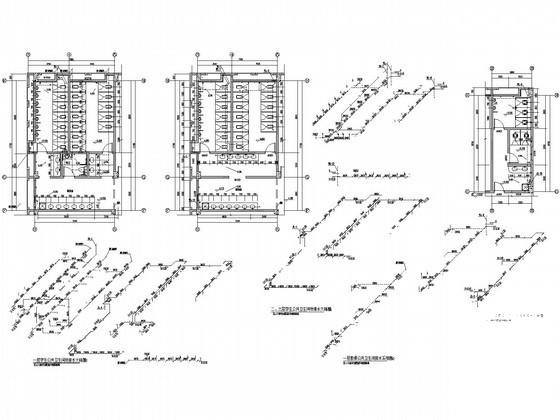

2、卫生间设环形通气管、主通气立管与污水排水管道相连，通气管伸出屋面2m。
3、生活污水，经化粪池后排入室外排水管网。
（三）雨水系统
顶层屋面雨水排水系统，详见 建筑施工 图。
（四）消火栓给水系统
1、该项目室内消火栓用水量 15L/S；室外消火栓用水量 30L/S。
2、该项目室外仅有一路市政给水管，在剧场一层的消防水池储存室外消防用水量（216m），室外消防采用临时高压制，消防水池设供消防车用水的取水口，室外消防管在场地内连成环状管网。
3、该项目设室内消火栓给水管网，采用临时高压制，竖向不分区。室内消火栓给水由剧场一层的消防水池（432m）和室内消火栓水泵联合供给。并由设在剧场屋顶的18m消防水箱与增压稳压设备保证火灾初期10min内的消防水量与水压。
4、消火栓给水泵控制：消防泵房内设室外、室内消火栓加压泵各二台，均为一工一备。火灾时，由消防泵房和消防控制中心启动水泵，并报警。泵启动后，反馈信号至消防控制中心。消防水泵设手动启停和自动启动。消防水泵控制设置机械应急启泵功能。
（五）移动式灭火器
1、灭火器的配置按中危险级配置，最小配置2A。
2、各层走道、楼梯间等位置设MF/ABC4型手提式磷酸铵盐干粉灭火器。
