棚户区改造项目结构CAD施工图纸(3栋住宅、地下车库)

附件详情

项目建设地址位于郑州市。基地分为南北区，北区由两栋33～34层的高层住宅组成，北区两栋住宅楼在地下连成一体，地上分开，地下为机械汽车库和设备用房，含部分人防；南区住宅楼地下室为储藏间和非机动车库。
该资料包含：

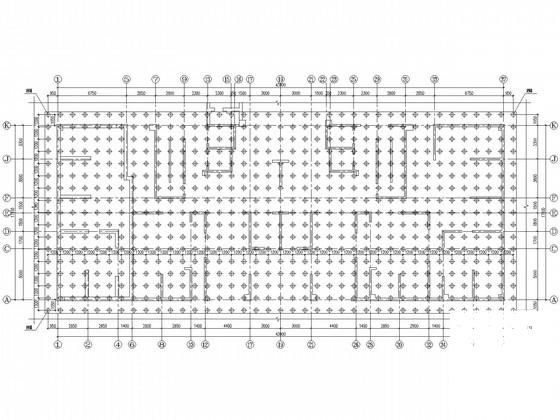

结构设计总说明、CFG桩复合地基平面布置图、基础平面布置图、剪力墙平法施工图、车库基础 平面布置图 、楼梯节点、坡道节点、人防结构施工图、梁平法施工图、板平法施工图共122张图纸。
