4层棚户区给排水改造工程CAD施工图纸(游泳池)

  • 附件设计说明:有
  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 建筑地上层数:4层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:15张
  • 设计年代:近代
  • 地下室用途:设备用房, 其它
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统, 废水系统
  • 消防设计:室内消火栓系统, 灭火器配置系统
  • 供水方式:市政供水
  • 供水分区:无
  • 火灾危险等级:中危险级Ⅱ级
  • 消火栓用水量室外(L/S):25
  • 消火栓用水量室内(L/S):15
  • 特殊系统:游泳池
  • 大样节点:卫生间
  • 热水供应方式:集中热水供应
  • 项目所在地:四川

附件详情

  • 资料目录
  • 设计说明、主要设备表、图例
  • 负一层~四层给排水平面图
  • 屋顶层给排水平面图
  • 负一层卫生间给水大样图
  • 负一层卫生间排水大样图
  • 一~四层卫生间大样图及系统
  • 消防系统 原理图
  • 游泳池加热循环流程图
  • 游泳池管道 平面布置图
  • 游泳池设备平面布置及定位图

附件详情

本稿件为棚户区给排水改造工程施工图纸(含游泳池),工程为旧城棚户区商业楼改造项目,四层,建筑高度23.75m。设计内容为:室内给水、排水系统、消火栓系统、自动喷水灭火系统和建筑灭火器配置。
,15张图纸。

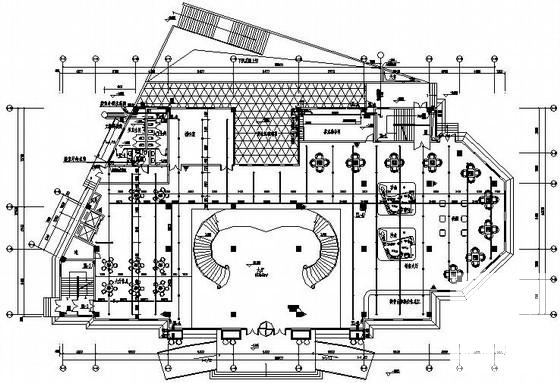

一层给排水平面图

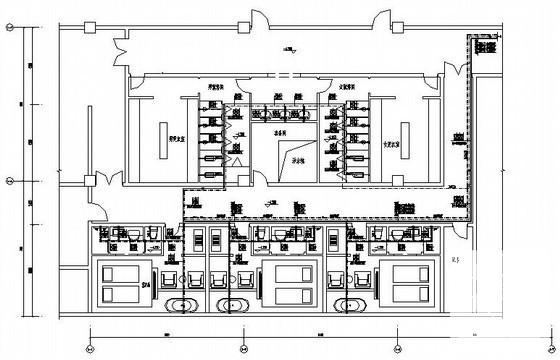

负一层卫生间给水大样图

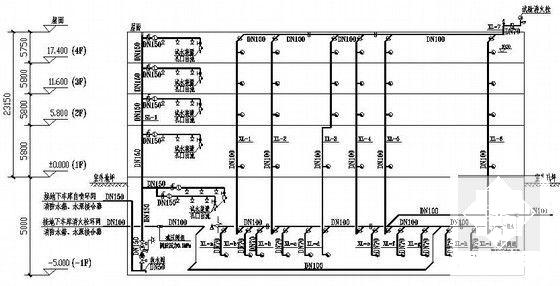

消火栓系统、喷水系统原理图

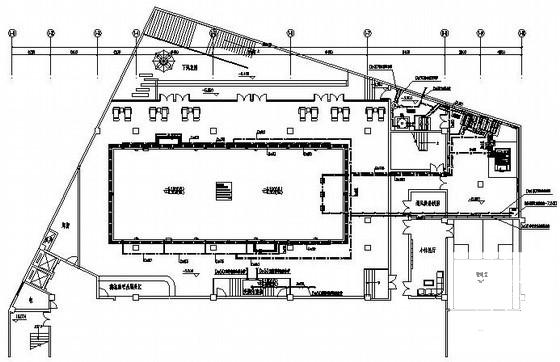

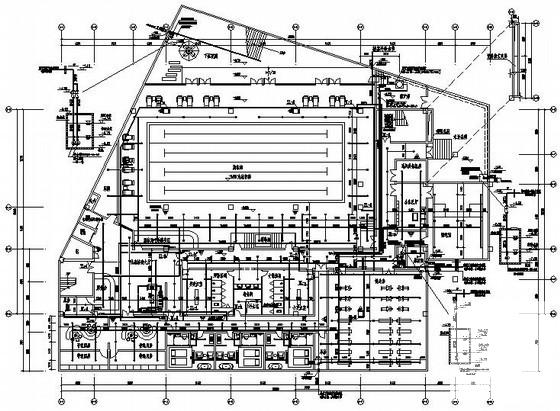

游泳池管道平面布置图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 4层棚户区给排水改造工程CAD施工图纸(游泳池) - 1
    第 1 张图
  • 4层棚户区给排水改造工程CAD施工图纸(游泳池) - 2
    第 2 张图
  • 4层棚户区给排水改造工程CAD施工图纸(游泳池) - 3
    第 3 张图
  • 4层棚户区给排水改造工程CAD施工图纸(游泳池) - 4
    第 4 张图
  • 4层棚户区给排水改造工程CAD施工图纸(游泳池) - 5
    第 5 张图
以上是部分截图,请下载附件后查看完整高清内容
