医院住院医技部暖通施工图纸平面图及排烟系统示意图

  • 设计详细说明:有
  • 建筑类别:医疗
  • 建筑高度类型:高层建筑
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 设计内容:通风,采暖,防排烟
  • 冷热源:锅炉
  • 采暖系统:散热器供暖
  • 送风方式:侧面送风
  • 项目所在地:贵州
项目概要:该项目为 贵州省医院住院医技部 暖通施工图 2020 。该工程地下三层,地上二十三层,地下三层均包含车库及设备房两部分,车库层高均为4.8米。一层包括住院大厅、药房等,层高为6米,二至七层包括各科室医技部门,层高4.8米,8层为机房层,层高4米,九层为ICU,层高为4米,十层为产科层高4米,十二层为新生儿科,层高为4米,十一层、十三至二十三层为病房,层高为4米。
设计范围:该资料范围为:供暖新风和通风防排烟系统设计;放射科、内镜中心预留多联机室内外机;血透中心、静脉配置中心、中心供应预留净化空调室内外机组,外机放在四层连廊屋面。手术室预留净化空调室内外机组,外机放在8层屋面,本次预留结构荷载、用电量。
部分图纸展示:
以下是附件的其中一部分截图,共10张,您也可以 搜索 更多您想要的资源

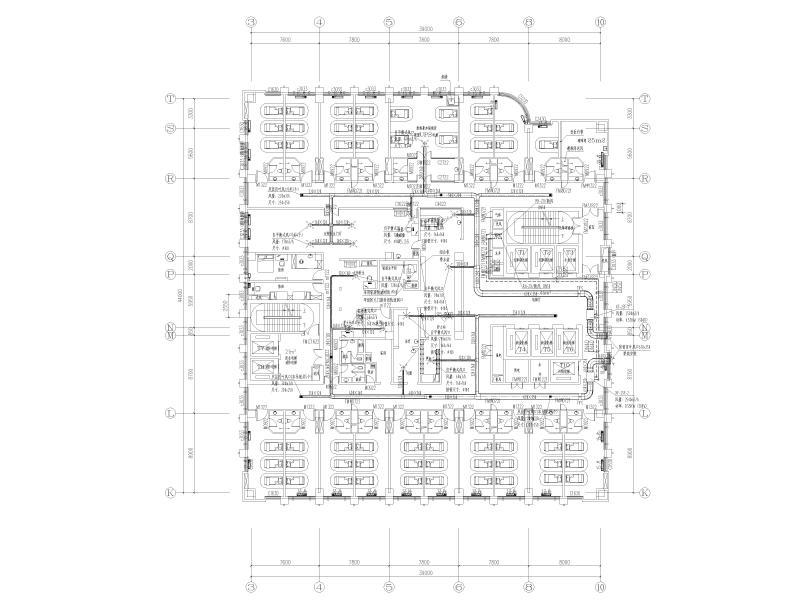

  • 二十三层供暖新风平面图
    二十三层供暖新风平面图

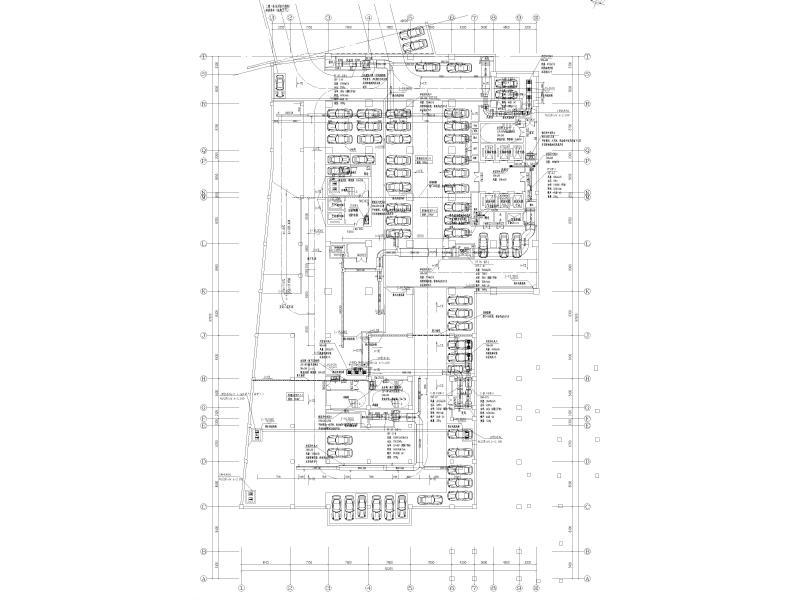

  • 负三层通风、防烟排烟平面图
    负三层通风、防烟排烟平面图

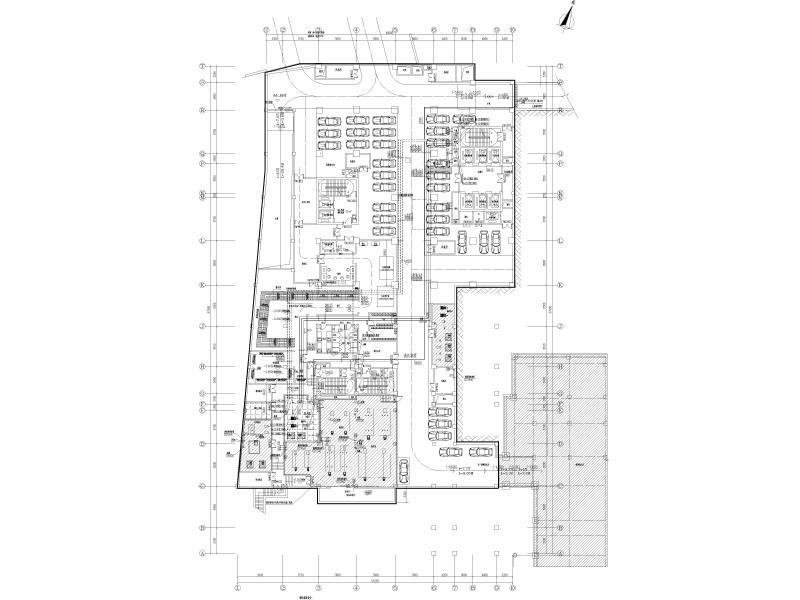

  • 负一层供暖平面图
    负一层供暖平面图

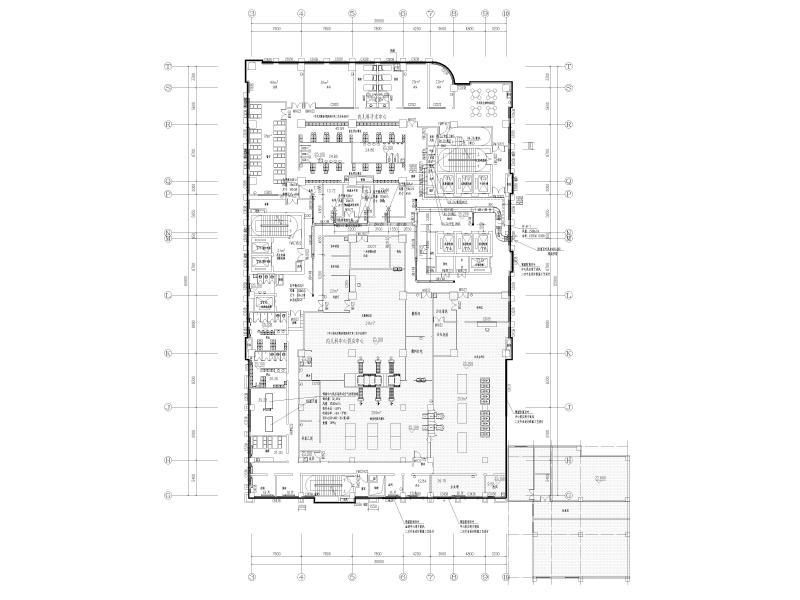

  • 六层供暖新风平面图
    六层供暖新风平面图

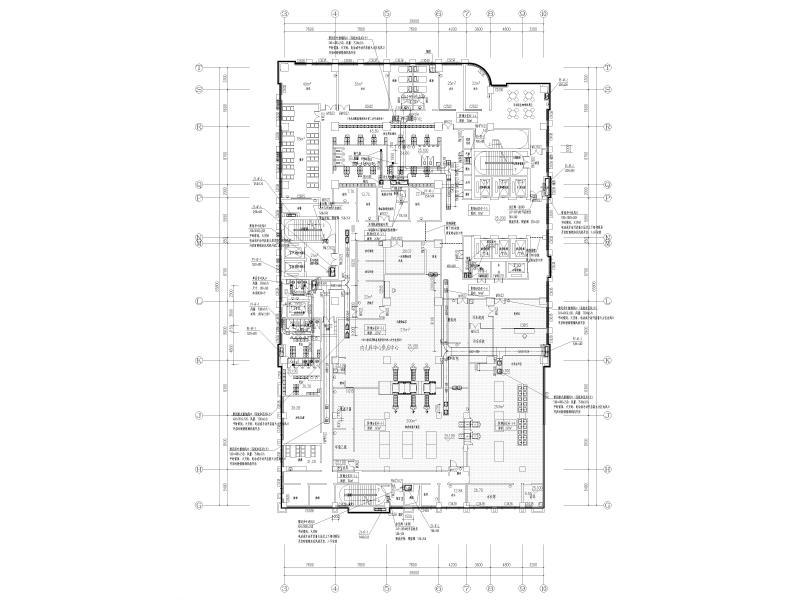

  • 六层排风、防烟排烟平面图
    六层排风、防烟排烟平面图
  • 十六层供暖干管平面图
    十六层供暖干管平面图
  • 屋顶设备层排风、防烟排烟平面图
    屋顶设备层排风、防烟排烟平面图
  • 1至8层排烟系统示意图
    1至8层排烟系统示意图
  • 4#防烟楼梯地上段加压送风系统示意图
    4#防烟楼梯地上段加压送风系统示意图
  • 穿墙风管(连防火调节阀)安装图(无比例)
    穿墙风管(连防火调节阀)安装图(无比例)
以上是部分截图,请下载附件后查看完整高清内容
