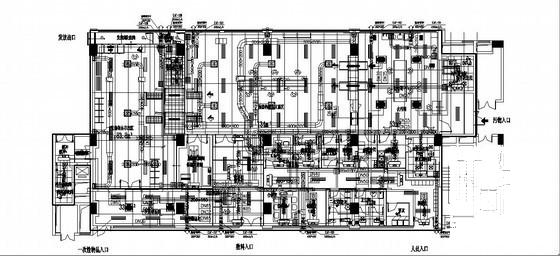

医院暖通初步设计CAD图纸

附件详情

项目概要：xx医院供应中心位于外科大楼一层，建筑面积约600平方，层高3.8米。
设计内容：1、无菌物品存放区设计一台净化空调机组AHU-01；检查包装区设计一台净化空调机组AHU-02；其它办公室及相关辅房分别为设计风机盘管加新风系统。
2、新风系统设计一个系统：一部分新风接入AHU-1和AHU-2循环空调机组，另一部分送至室内：低温灭菌前室，蒸汽发生间，纯水制作间，及办公区等辅房，接入室内风机盘管的送风管。
3、排风系统共设计9台低噪音排风机：污车清洗间设计独立的排风机一台；无菌物品存放间设计一台排风机与AHU-01联动，一次性物品间敷料间设计一台排风机；检查包装区设计一台排风机与AHU-02联动；低温灭菌间设计一台排风机；去污区设计一台排风机；纯水发生间设计一台排风机；蒸汽发生间设计一台排风机；其它办公区及辅房设计一台排风机。除特别说明外所有排风机均独立控制。
