医院分院门诊楼暖通施工图纸平面图及系统图

设计总说明：1、项目概要：该项目为 贵州省医院分院门诊楼 暖通施工图 ， 本建筑属于医疗建筑。分为住院楼与门诊楼:住院楼地下一层，地上十二层，地下一层主要功能为库房及相关附属用房；一层为门厅及住院药房，二层为手术室，三层为ICU及设备用房;其他主要为住院病房住院楼建筑高度为59.3米。门诊楼地下一层和地上五层，地下一层为地下车库；一层为门诊、门急诊；二~五层主要为诊室及办公用房，建筑高度为21.9米；该栋楼为门诊综合楼。

2、设计范围：

中央空调设计；

内区房间的排风(烟)系统、送风系统；

药房的排风系统；

公共卫生间排风系统；

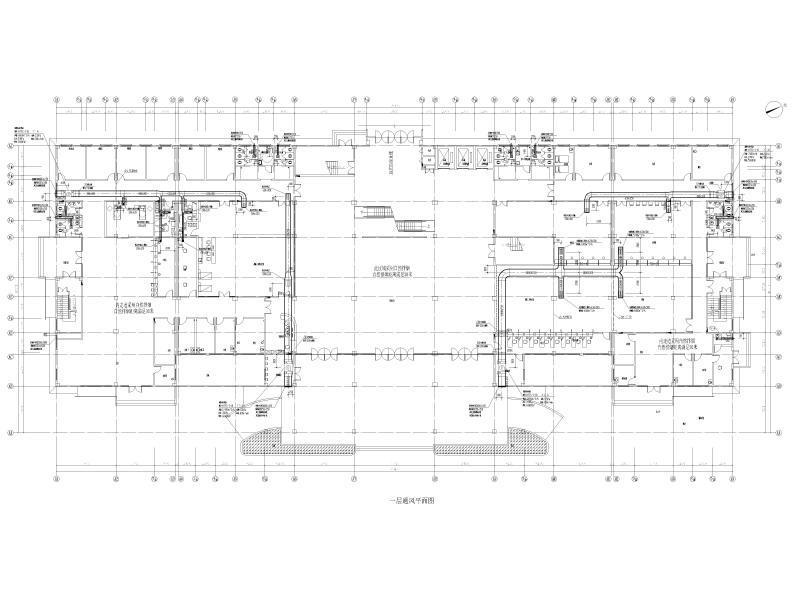

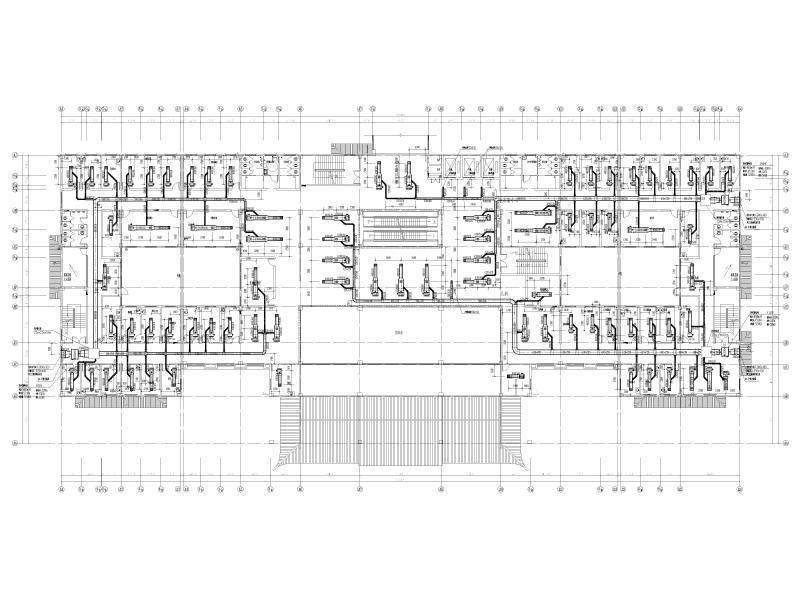

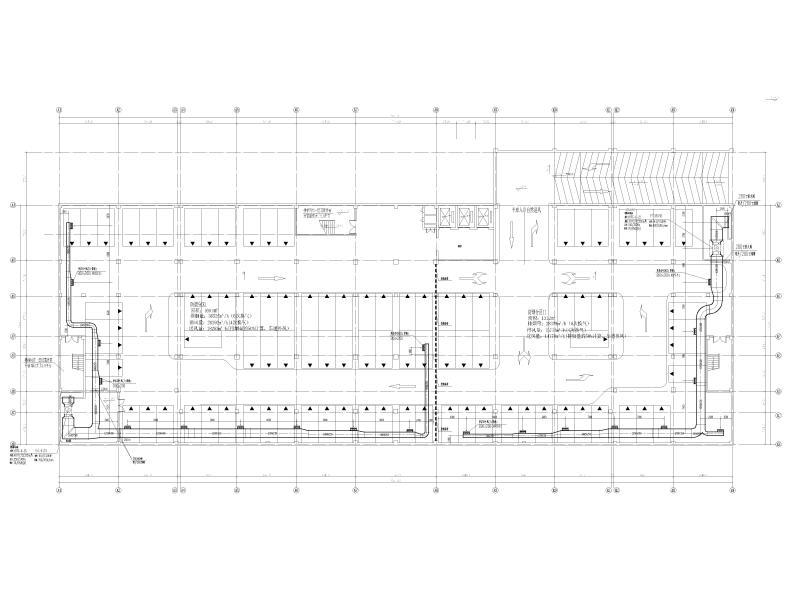

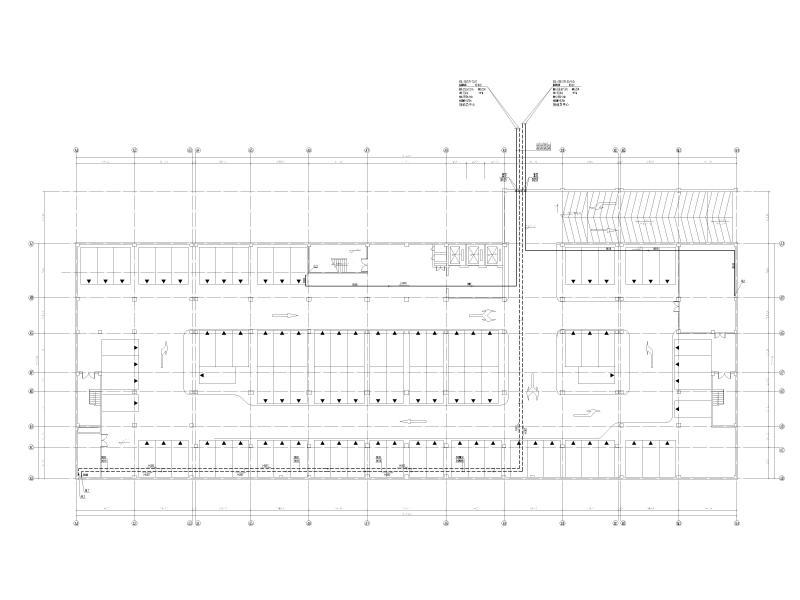

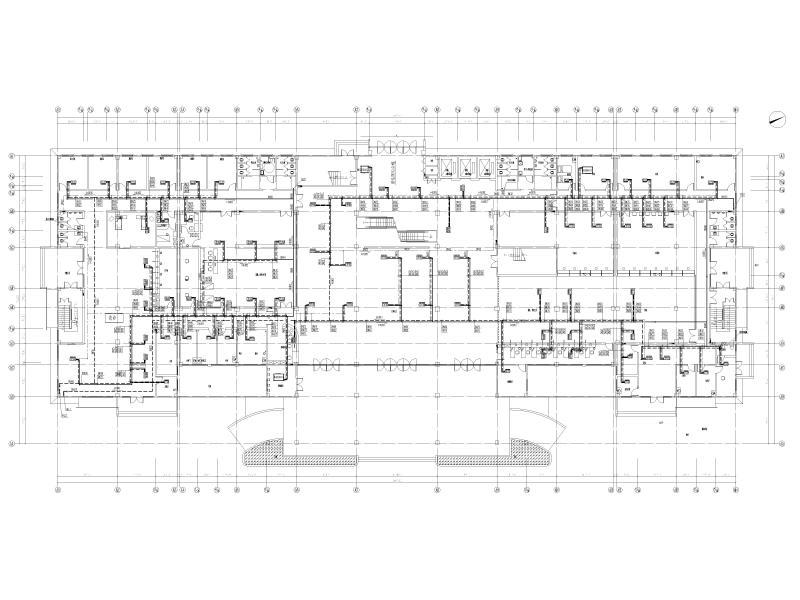

部分图纸展示：
