市儿童医院制剂室空调改造工程

该附件为 儿童医院制剂室空调改造工程

主要内容：

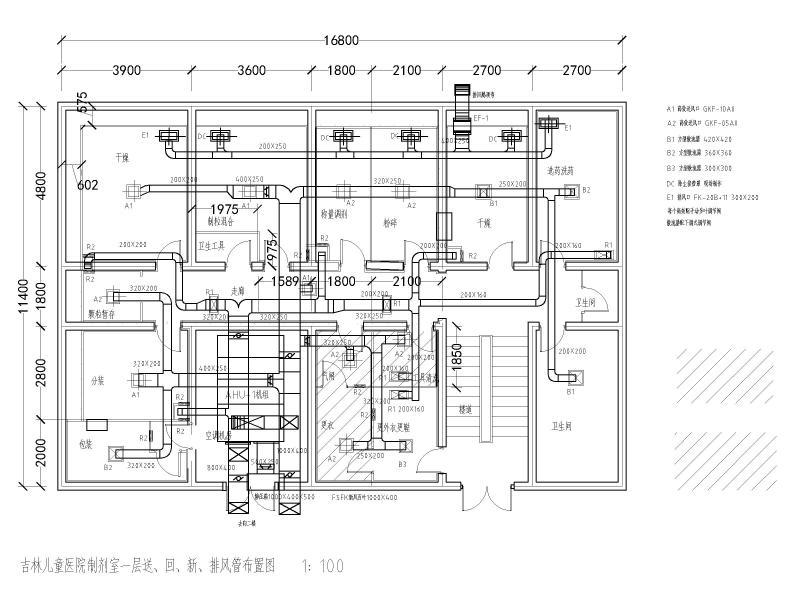

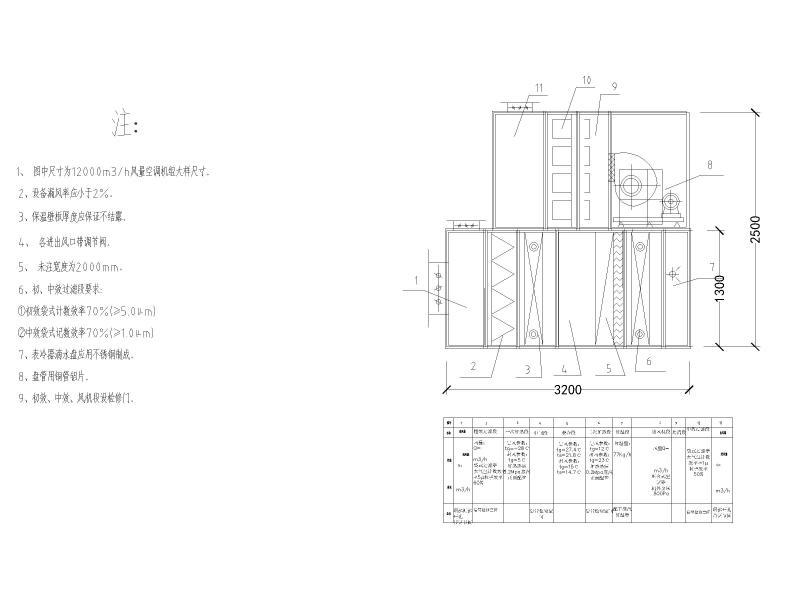

本图包括空调通风、照明、彩钢板维护工程。

根据业主提供平面图要求，以下房间为30万级洁净区：称量调剂、膏剂分装、煎药分装、混合制粒、干燥、颗粒暂存、冲剂分装、气闸、缓冲。其它房间为舒适区；卫生间不设回风。粉碎、称量调剂、混合制粒房间设排风柜。洗药、煎药、干燥房间须排湿热。排风出口做鹅颈弯头,防止空气倒灌。彩钢板600mm宽缓冲走廊，设b600×h800检修门两个/层；吊顶每层开人孔一个，便于通风检修。

内容展示：
