五条产业园路网交通工程施工图纸含清单cad平面布置图

该附件为： 五条产业园路网交通工程施工图含工程量清单 ，格式为CAD PDF，。

一、项目概要：

xx新区xx制造产业园路网工程位于贵州省，规划为产业园北区生活区道路。项目全长 1365.965 米，桩号范围为（K0 000~K1 365.965），规划断面为双向四车道，红线宽度为 31 米。
本次实施道路主线为双向四车道城市次干道，设计车速 40km/h，采用沥青混凝土路面。
设计内容为：交通标志、交通标线；交通标志使用年限为 20 年，标线使用年限为 2 年

二、设置原则:

1、交通标志确保交通畅通和行车安全为目的，应结合道路线形、交通状况、沿线设施等情况，根据交通标志的不同种类来设置。

2、道路交通标志和标线的设置应统一考虑，总体布局。标志的布设应做到连贯性，一致性，给道路使用着提供全面的道路交通资讯，满足各种道路交通信息的需要。

3、正确简明立体的向道路使用者传递信息，易于辨认，信息量既不过载，也不缺失，设置位置要妥当。

4、标志和标线在所表达的内容上应互补，在所处空间位置上相互对应或递进，传递道路使用者一个全方位、协调、无矛盾、不易产生歧义的信息链。

5、对同一地点需设置两种以上标志时，可以安装在一根标志柱上，但最多不应超过四种，应避免出现互相矛盾的标志内容。标志牌在一根支柱上并设时，应按警告、禁令、指示的顺序，先上后下，先左后右的排列。

三、相关图片：

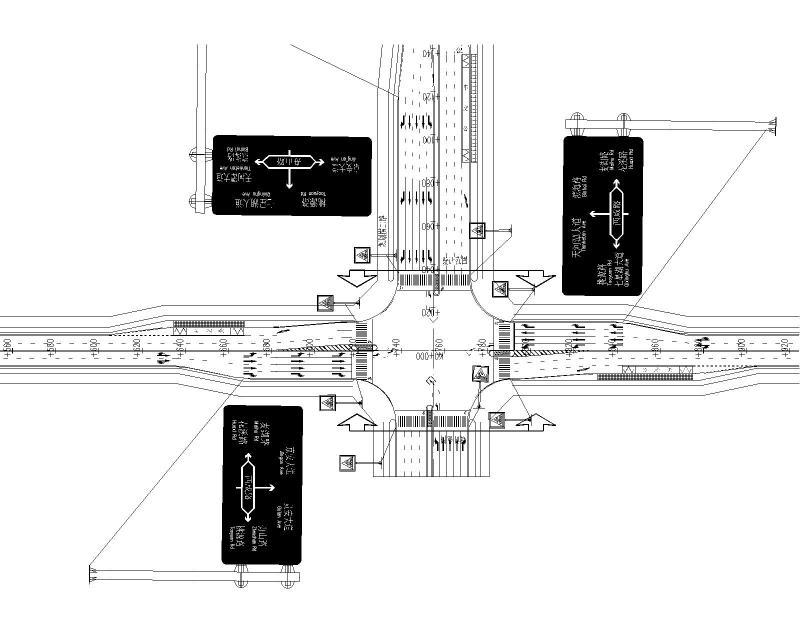

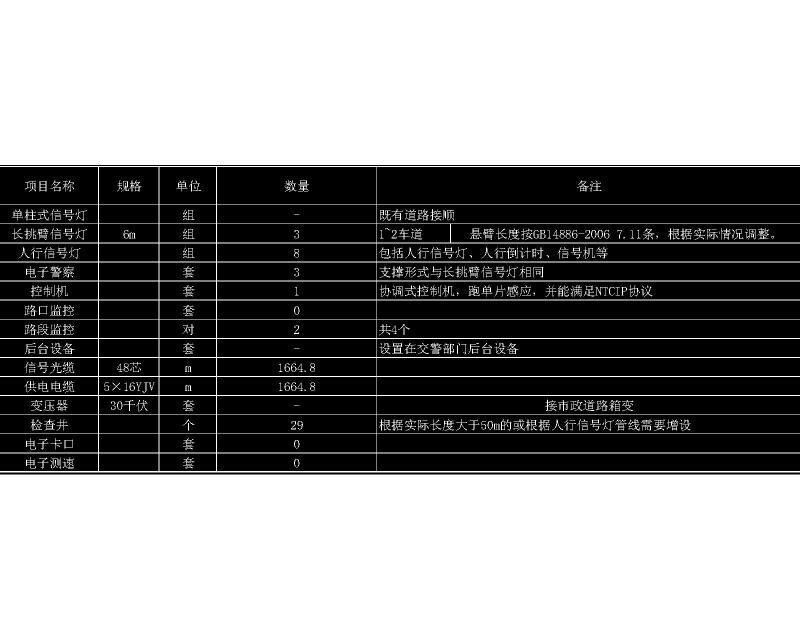

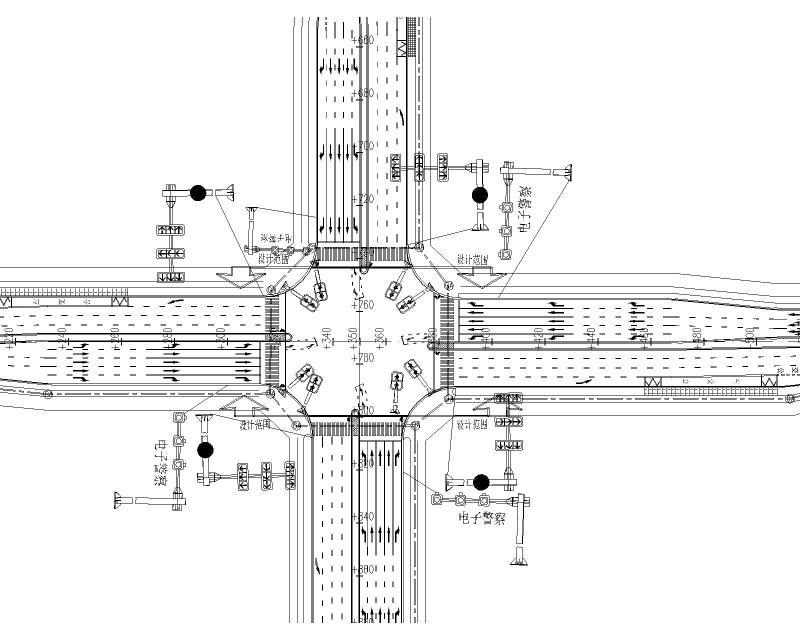

以下是附件的其中一部分截图，共3张，您也可以搜索更多您想要的资源
