隧道洞内交通工程预留预埋设计大样图平面布置图

• 隧道所在的位置：山岭隧道

• 隧道埋置的深度：深埋隧道

• 隧道的用途分类：交通隧道

• 围岩分类：Ⅲ:极硬岩

附件详情

• 设计说明

• 隧道位置分布图

• 一、隧道监控设施

• 隧道预留预埋监控设备及主要材料数量汇总表

• 博克图隧道预留预埋监控设备及主要材料数量表

• 博克图隧道预留预埋监控设备设置一览表

• 博克图隧道预留预埋监控设备布置图

• 林场隧道预留预埋监控设备及主要材料数量表

• 林场隧道预留预埋监控设备设置一览表

• 林场隧道预留预埋监控设备布置图

• 隧道监控设备安装标准横断面图

• 固定摄像机预留预埋图

• 车道指示器预留预埋图

• 行人、行车横洞指示标志预埋图

• 紧急停车带标志预埋图

• 消防设备指示标志预埋图

• 疏散指示标志预埋图

• 隧道内紧急电话、紧急电话指示标志预留预埋图

• 有线广播扬声器预埋图

• 手动火灾报警按钮预留预埋图

• CO/VI检测器、风速风向检测器预留预埋图

• 隧道内亮度检测器预留预埋图

• 隧道内区域控制器预留预埋图

• 隧道内监控配电箱预留预埋图

• 感温光缆光纤熔接盒预留预埋图

• 接线盒做法及预埋管线 施工工艺 图

• 二、隧道供配电设施

• 隧道供配电设施预留预埋工程材料表

• 沿线隧道变配电设施预留预埋 平面布置图

• 照明和风机埋地式变压器预留预埋大样图

• 埋地式变压器洞设计详图

• 博克图隧道照明控制柜预留预埋大样图

• 博克图隧道照明控制柜配电洞设计详图

• 林场隧道照明配电箱预留预埋大样图

• 隧道行车横洞照明预留预埋设计大样图

• 隧道人行横洞照明预留预埋设计大样图

• 隧道紧急停车带局部照明预留预埋设计大样图

• 电力管道过构造物设计图

• 接线盒做法及预埋管线 施工工艺 图

• 电力人孔设计标准图

• 电力人孔配筋图

• 电力人孔上覆标准图

• 电力人孔附件标准图

• 三、隧道通风设施

• 博克图隧道通风工程预留预埋材料数量表

• 林场隧道通风工程预留预埋材料数量表

• 博克图隧道左线通风设施预留预埋平面布置图

• 博克图隧道右线通风设施预留预埋平面布置图

• 林场隧道左线通风设施预留预埋平面布置图

• 林场隧道右线通风设施预留预埋平面布置图

• 射流风机安装立面图

• 隧道射流风机预埋件布置图

• 隧道射流风机悬挂支座装配图

• 隧道射流风机悬挂支座构件图

• 射流风机预埋管箱立面图

• 接线盒做法及预埋管线 施工工艺 图

• 博克图隧道二衬预埋钢筋布设位置一览表

• 林场隧道二衬预埋钢筋布设位置一览表

• Ⅴ级围岩二衬预埋悬挂射流风机钢筋构造图

• Ⅳ级围岩二衬预埋悬挂射流风机钢筋构造图

• Ⅲ级围岩二衬预埋悬挂射流风机钢筋构造图

• 四、隧道消防设施

• 隧道消防预留预埋设施工程数量表

• 隧道洞口预埋消防过路套管位置表

• 博克图隧道左线隧道消防箱洞室位置表

• 博克图隧道右线隧道消防箱洞室位置表

• 林场隧道左线隧道消防箱洞室位置表

• 林场隧道右线隧道消防箱洞室位置表

• 隧道消防箱洞室预留预埋大样图

• 电伴热配电箱洞室及其预埋钢管设计图

附件详情

本稿包括XX隧道洞内交通工程的预留预埋，具体包括隧道监控设施、隧道供配电、隧道通风和隧道消防。
【项目概要】
本项目设计行车速度为100km/h，双向四车道，路基宽度26米。全线设互通式立交3处，分离隧道2座，2处服务区，1处停车区，并在K198+700设1处U型转弯。
【内容节选】
隧道监控预留预埋方案
(1)行人横洞指示标志
在每个行人横洞处、 强电 缆沟侧，预埋穿线管道和接线盒在横洞右侧、距横洞中心线约2米处，接线盒中心线预埋高度距所在侧检修道标高2900mm。
……
(2)行车横洞指示标志
在每个行车横洞处、强电缆沟侧，预埋穿线管道和接线盒在横洞右侧、距横洞中心线约4米处，接线盒中心线预埋高度距所在侧检修道标高2900mm。
……
(3)紧急停车带标志
在每个紧急停车带前约5米处、弱电缆沟侧，预埋穿线管道和接线盒，接线盒中心线预埋高度距所在侧检修道标高2900mm。
……
(4)疏散指示标志
在强电缆沟侧，在隧道出口、入口、各行车横洞和各行人横洞之间，按约50米间距预埋穿线管道和接线盒，接线盒中心线预埋高度距所在侧检修道标高1100mm。
……
(5)消防设备指示标志
在每个消火栓处、弱电缆沟侧，预埋穿线管道和接线盒，接线盒中心线预埋高度距所在侧检修道标高2100mm。
……
(6)手动火灾报警按钮
在每个消火栓处、弱电缆沟侧，预埋穿线管道，在1500mm处设置预留槽，预留槽尺寸：120×120×100mm，并在XXX隧道内设置中继器的手动报警按钮处设置中继器预留槽，尺寸：300×400×250mm，下沿距离所在侧检修道高度为720mm。
……
(7)紧急电话和紧急电话指示标志
在弱电缆沟侧，按约200米间距预埋穿线管道、接线盒和预留洞，紧急电话接线盒中心线预埋高度距所在侧检修道标高1500mm，紧急电话指示标志接线盒中心线预埋高度距所在侧检修道标高2700mm，紧急电话预留洞尺寸：1100×1900×900mm。
(8)固定摄像机……
(9)车道指示器……
(10)CO/VI检测器和风速风向检测器……
(11)隧道内亮度检测器……
(12)有线广播扬声器……
(13)感温光缆光纤熔接盒……
(14)区域控制器……
(15)监控配电箱……
……
施工要求
(1)主体工程为交通工程在隧道洞内侧壁预留设备安装槽位及预埋管道，并根据隧道结构要求作局部加强，工程量计入主体工程，具体位置和尺寸见相关图纸。
(2)所有预埋设备机箱的位置处均应由主体单位根据隧道结构要求作局部加强，以保证隧道整体强度。
(3)所有接线盒均应与衬砌……
……
共计120页（20）

隧道位置分布图

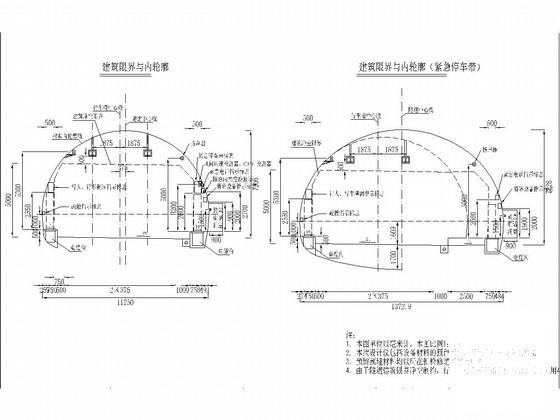

隧道监控设备安装标准横断面图

照明控制柜洞预留预埋设计立面图

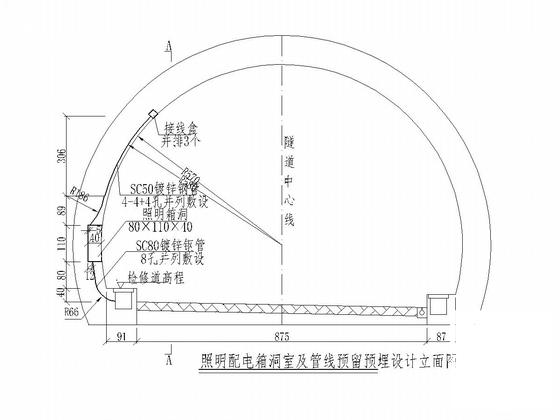

照明配电箱洞室及管线预留预埋设计立面图

隧道行车横洞照明预留预埋设计大样图

行人横洞照明预留预埋立面图

管道进入人孔处防水处理

射流风机预埋管箱立面图

Ⅲ级围岩二衬预埋悬挂射流风机钢筋构造图

照明控制柜洞室及管线预留预埋设计立面图
