医院门诊综合楼边坡支护施工大样图含工程量清单平面图

该附件为: 医院门诊综合楼边坡支护图纸 含施工图设计说明及工作量清单,格式为Word+CAD。
一、项目概要:
  1. 人民医院门诊综合楼边坡支护项目,场地地下室底板板面标高1071.80m,±0.00标高1085.70m,场地地下室开挖后,将会在场地东侧、南侧、西侧、北侧形成临时性基坑边坡,在场地东侧形成永久性边坡,边坡总长207.1米,高12.5~26.4米,场地地震基本烈度为6度,边坡安全等级为二级。
  2. 场地为岩溶缓丘、洼地地貌,距某大道中段约28m,在勘察前场地已经过人工整平,场地自然地面高程为1084.25~1090.40m,场地东侧为医院进出通道,通道东侧为一自然山体,山体最高处标高1123m,坡度约60°。地形相对高差6.15m,由于场地表层第四系覆盖土层较薄,基岩埋藏较浅。
二、设计说明目录:
  1. 项目概要
  2. 设计依据
  3. 岩土参数选取
  4. 边坡特征及支护方案
  5. 应急预案及施工措施
  6. 施工要点及注意事项
  7. 边坡监测
  8. 施工质量检查与工程验收
  9. 信息化施工
三、相关图片:
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

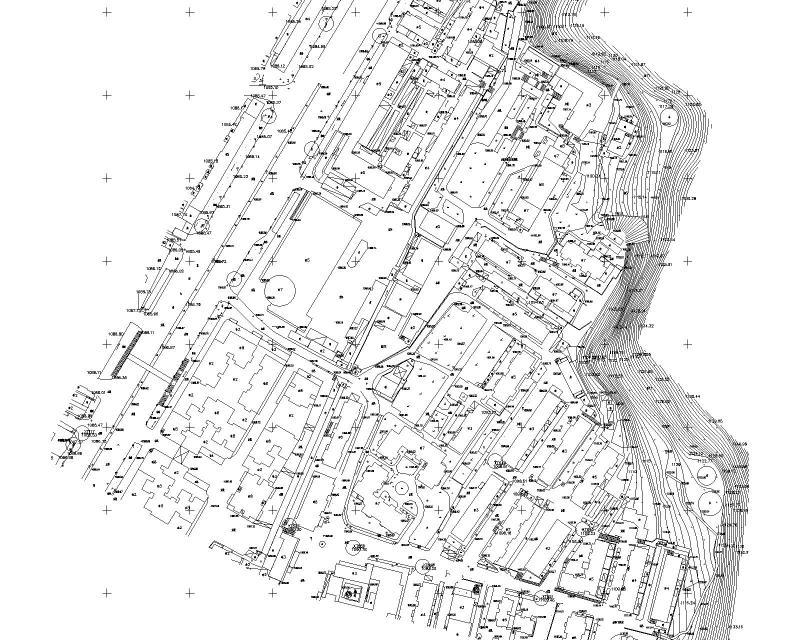

  • 总平面图
    总平面图

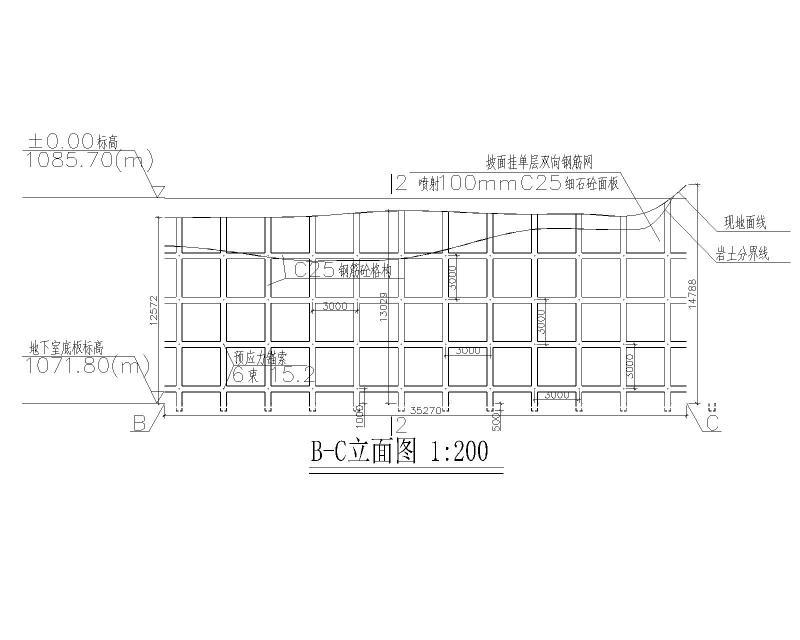

  • 立面图
    立面图

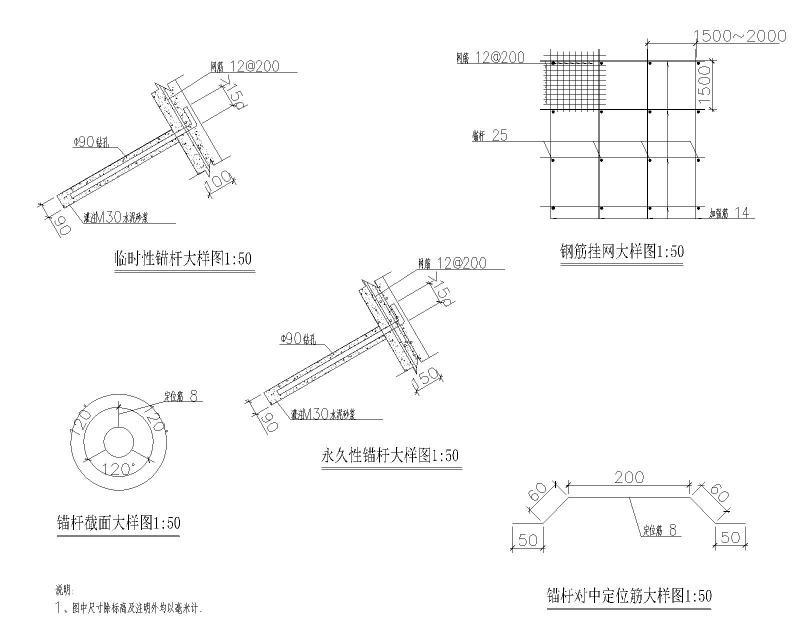

  • 锚杆大样图
    锚杆大样图

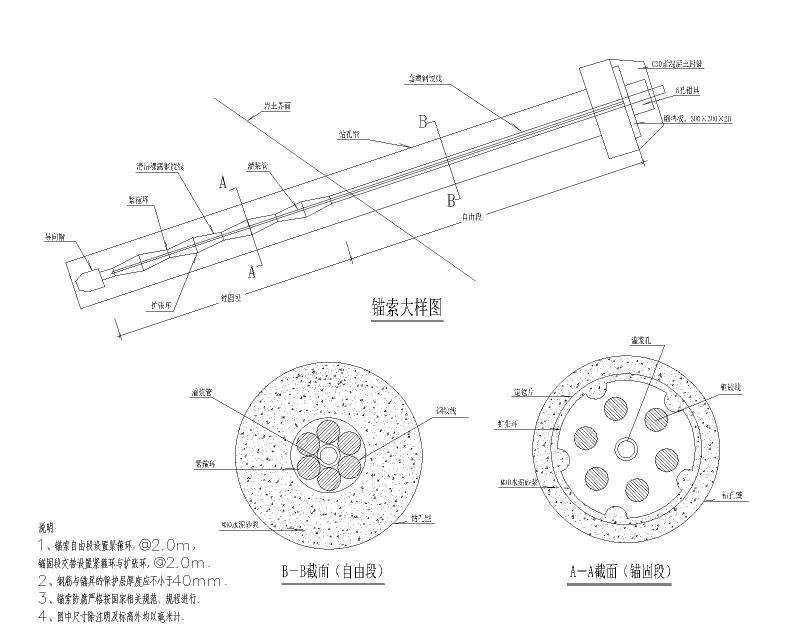

  • 锚索大样图
    锚索大样图

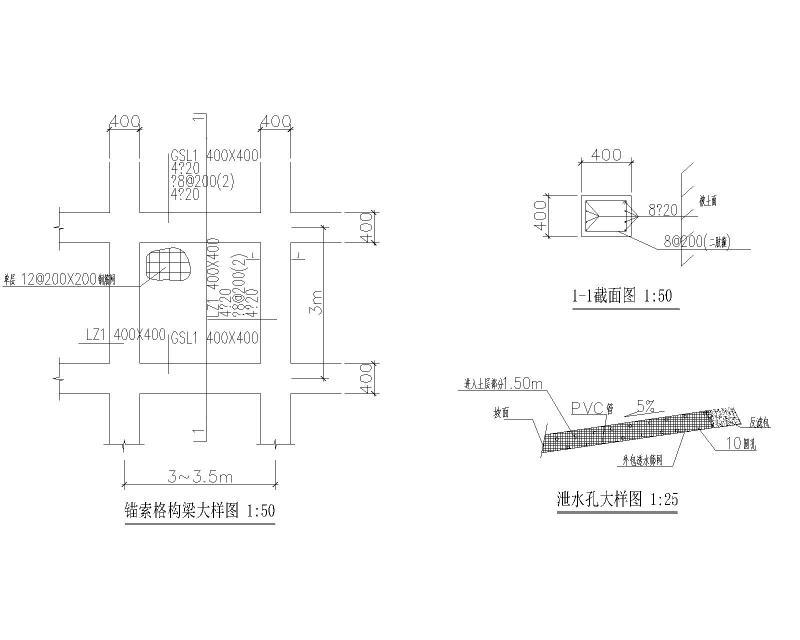

  • 锚索格构梁及泄水孔大样图
