A、B区展馆会议室改造给排水施工图纸cad平面图
-
建筑类别：办公
-
建筑高度类型：多层建筑
-
建筑设计结构形式：钢筋混凝土结构
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
设计年代：近代
-
生活供水设计：生活给水系统
-
生产供水设计：热水系统
-
排水设计：污水系统,雨水系统
-
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,灭火器配置系统
-
供水方式：市政供水
-
项目所在地：广东
1、项目概要：该项目为
广东省A、B区展馆会议室改造
给排水施工图
。
2、设计范围：该资料仅包含改造范围内的喷淋系统改造、室内消火栓改造，包括改造楼层消防管道、改造楼层内的消火栓更新、灭火器更新、改造楼层全部喷淋系统；
改造区域：A区展馆一层会议室内、A区展馆B层会议室内、B区展馆一层会议室内。
部分图纸展示：
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-

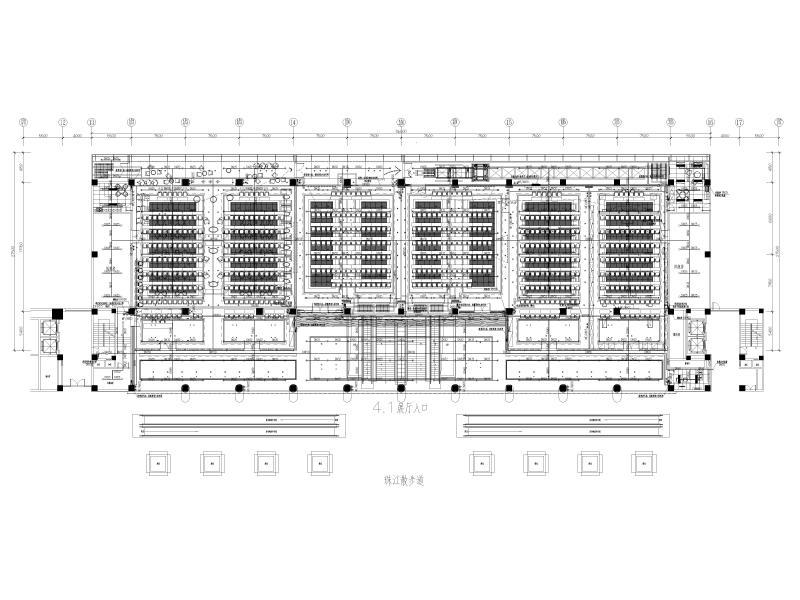

A区1层会议室平面图 -

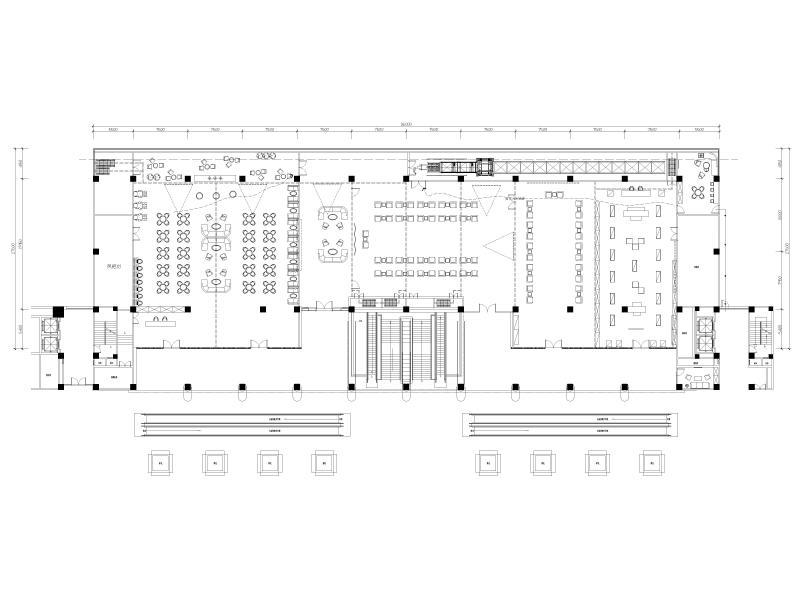

A区B层会议室喷淋平面图 -

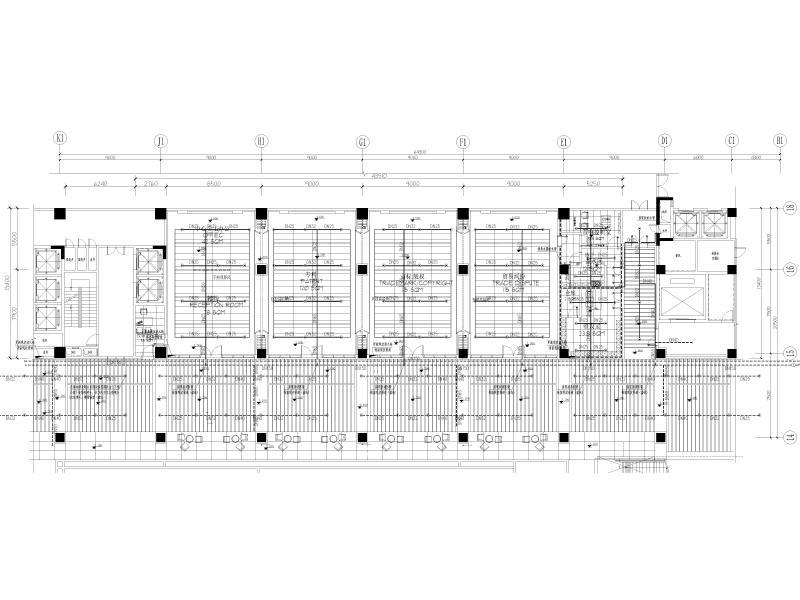

B层会议室给排水平面图 -

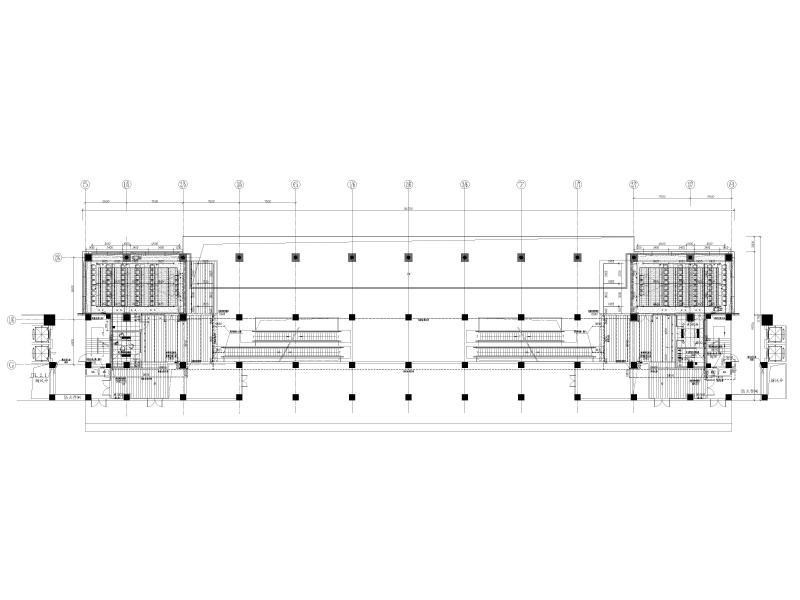

B区展馆一层会议室改造消防平面图 -

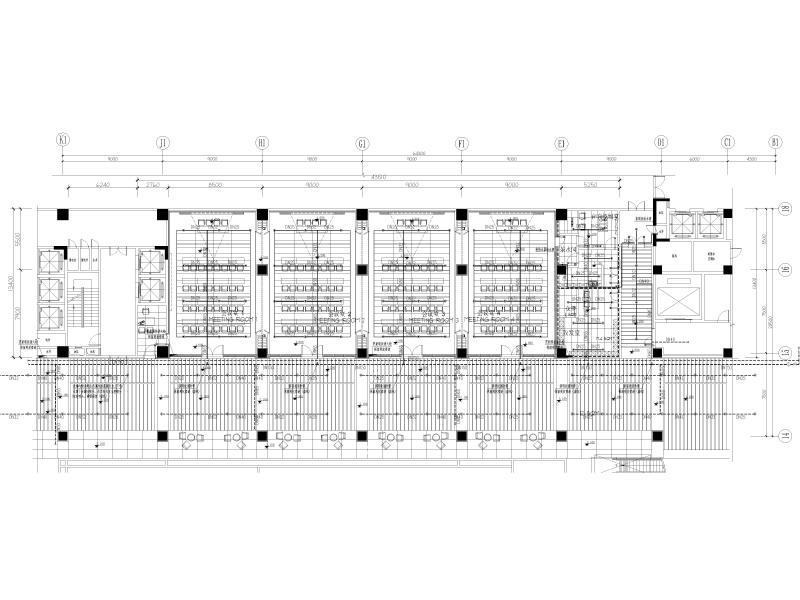

B区展馆一层投诉站改造消防平面图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2024-01-02
- 评论次数：0
- 浏览次数：0
- 文件大小：6.89 MB
- 收藏次数：0
-
文件名称：
附件-996870778978879808.zip
