3层大厦A、B楼幕墙工程施工大样图

附件详情

西安某大厦A、B楼幕墙工程图纸
该资料为：西安某大厦A、B楼幕墙工程图纸
工程地点：西安市
该项目设计内容主要包括：隐框玻璃幕墙、石材幕墙、落地大玻璃幕墙、地弹门等。
当地地震基本裂度为 8度
当地基本风压：0.35kN/平方米
风荷载计算按50年一遇考虑
该资料包含：

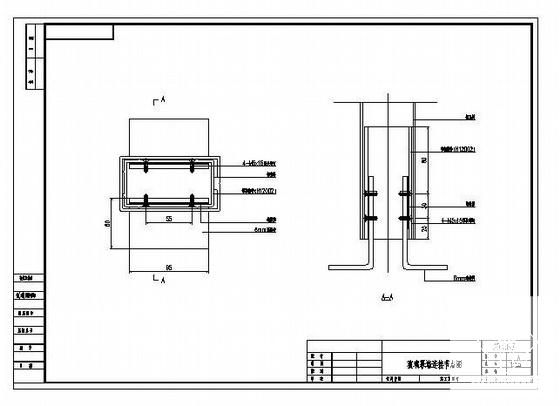

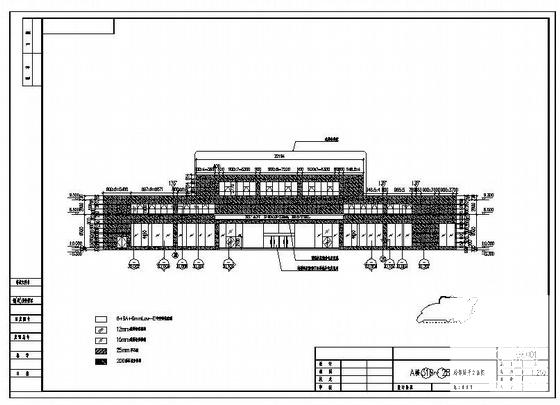

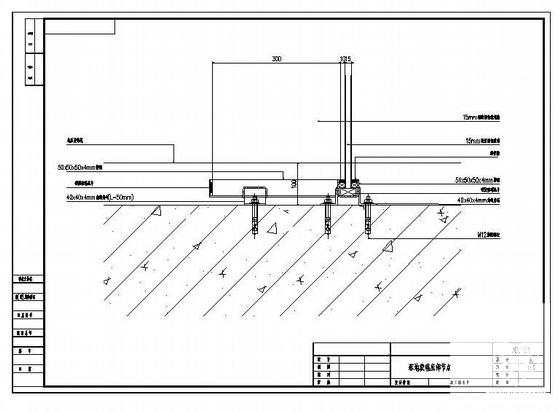

施工设计总说明、A楼各层平面布置图、B楼各层 平面布置图 、A楼局部展开立面图、B楼局部展开立面图、B楼排架展开立面图、A楼幕墙垂直剖面大样图、B楼幕墙剖面大样图、B楼石材幕墙剖面大样图、B楼女儿墙大样图、B楼大堂入口屋顶大样图、B楼石材幕墙剖面大样图、B楼幕墙剖面大样图、B楼排架剖面大样图、B楼石材包椭圆柱 节点图 、玻璃幕墙水平 节点图 、玻璃幕墙垂直 节点图 、玻璃幕墙接石材垂直节点图、玻璃幕墙连接节点图、玻璃幕墙接石材水平节点图、落地玻璃底部节点、落地玻璃水平节点、石材与玻璃垂直节点图、石材接玻璃水平节点图、地弹门垂直节点、石材幕墙幕墙水平节点、石材幕墙垂直节点图、石材幕墙水平连接节点图、石材幕墙阳角节点、石材幕墙阴角节点、石材包梁节点图、石材幕墙滴水节点图、后埋件共75张图纸。
