2014年设计16m预应力混凝土简支空心板通用CAD图纸44张

• 公路等级：高速

• 车道数：四车道

• 设计年代：近代

目录：

说明

一孔板梁材料数量总表

标准横断面图

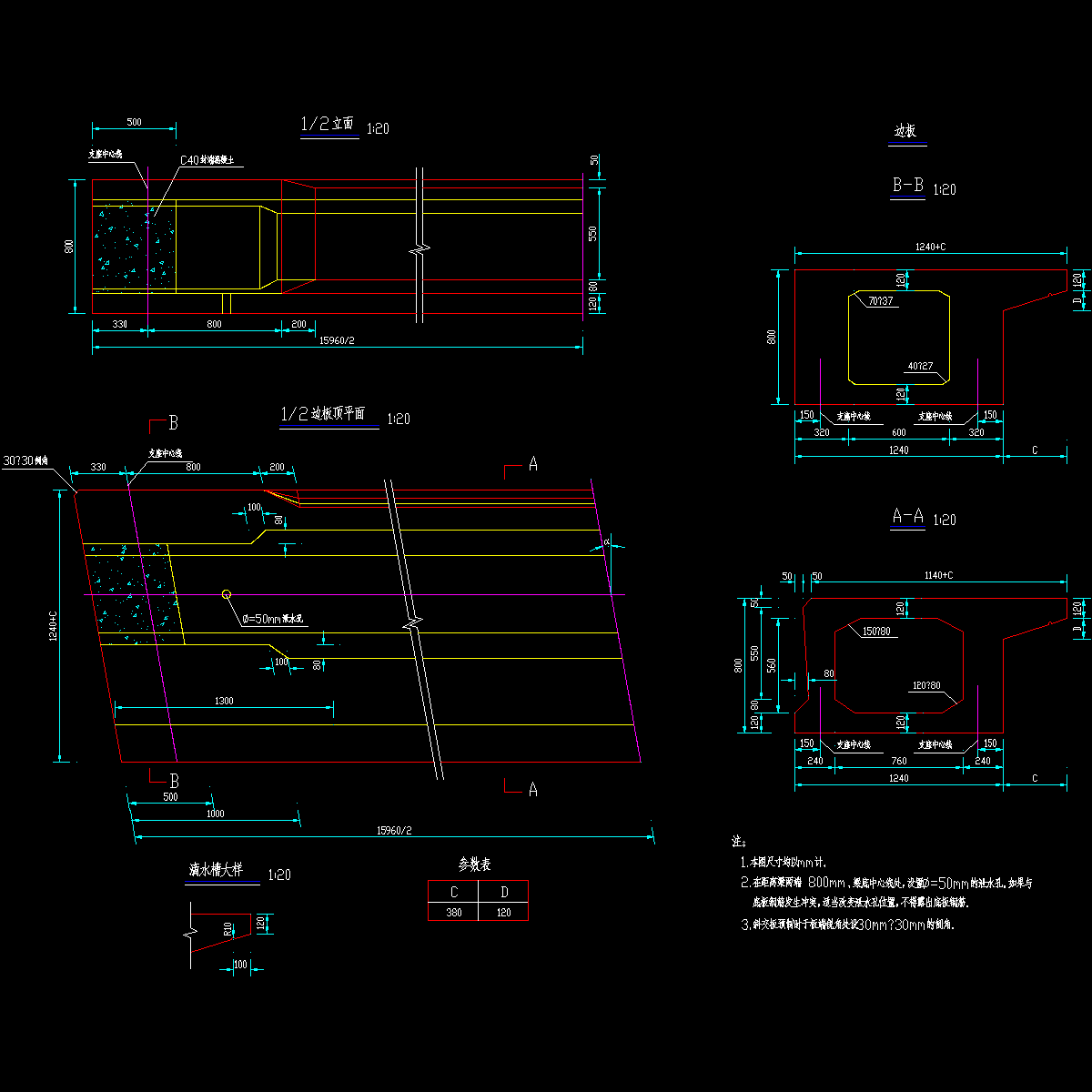

空心板一般构造图

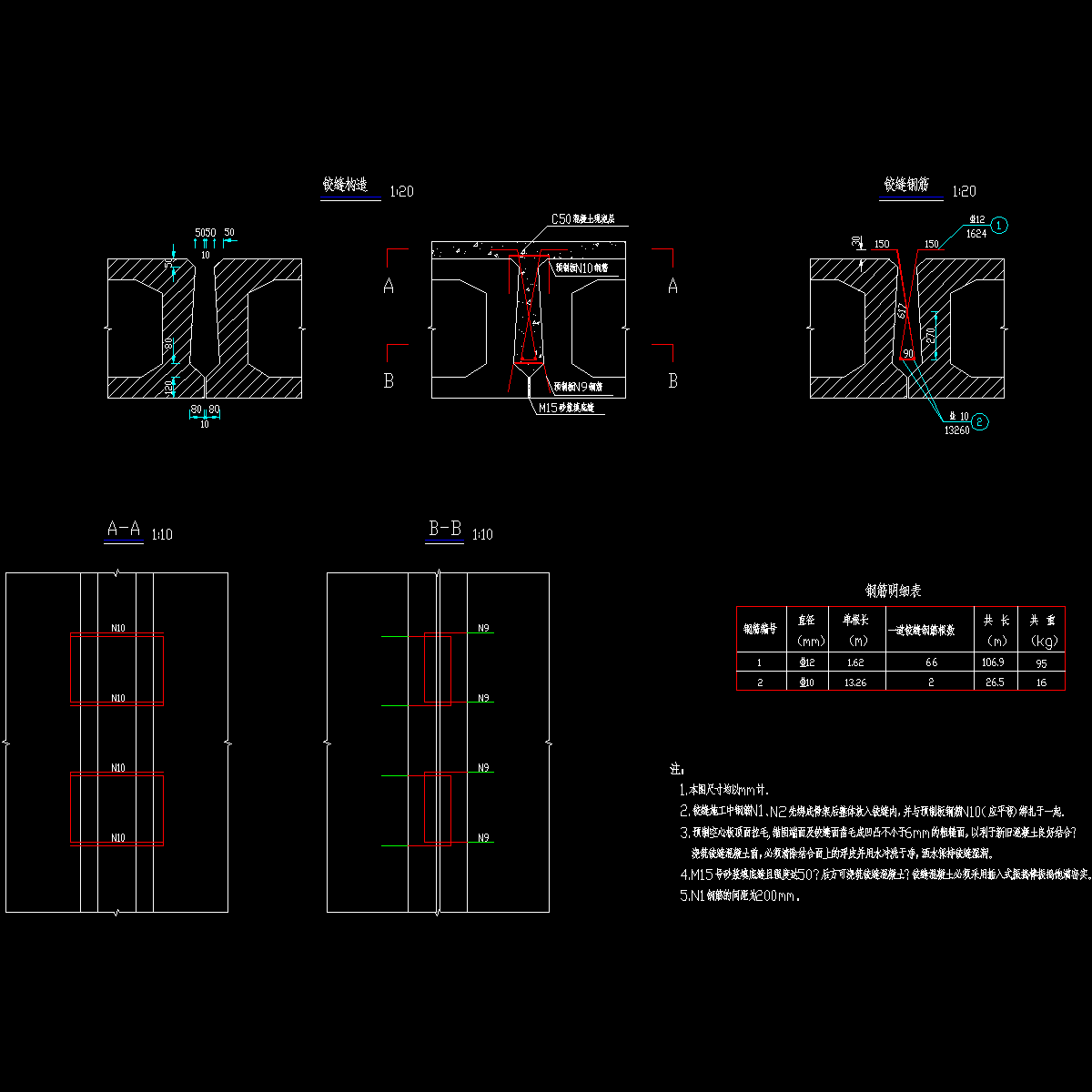

铰缝钢筋构造图

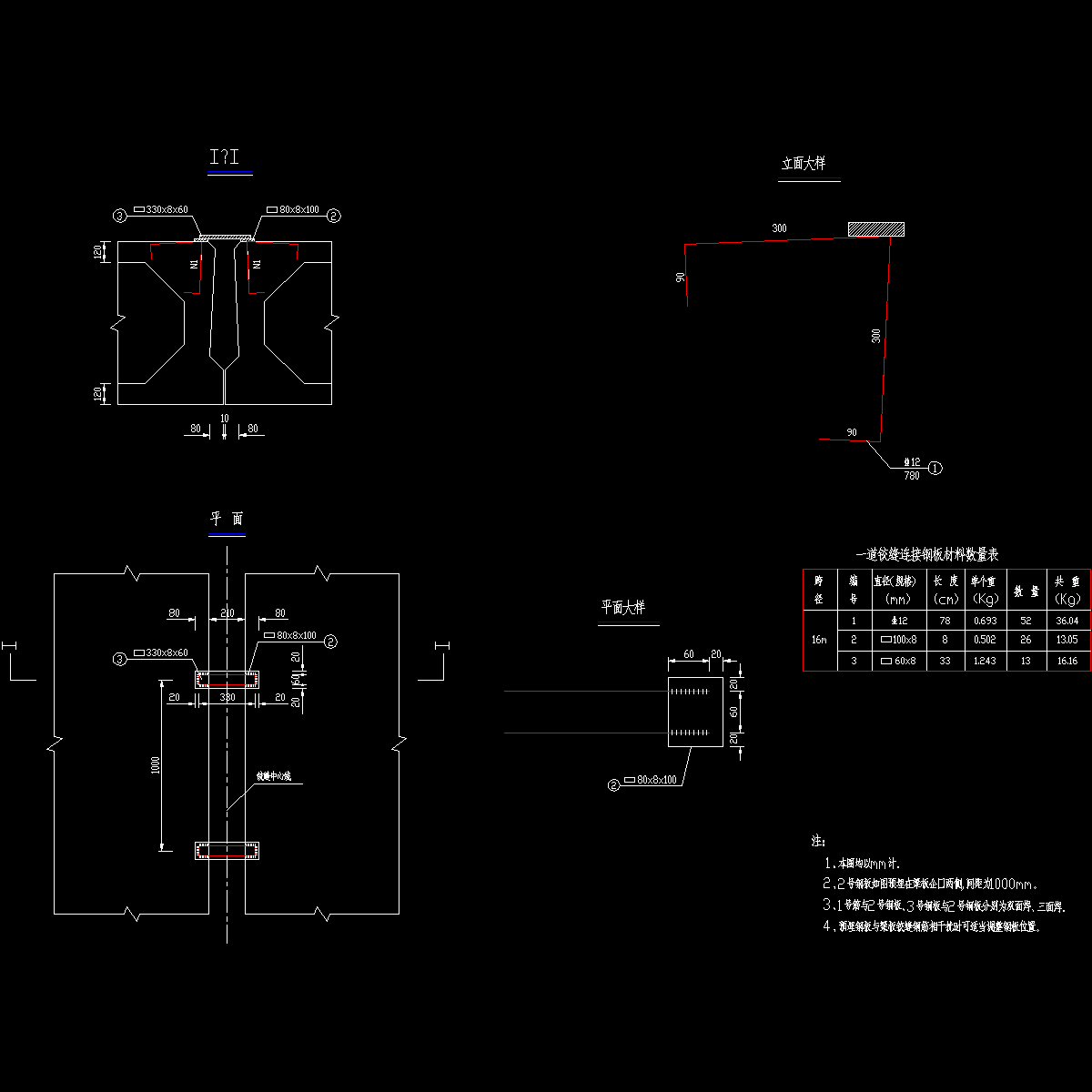

铰缝连接钢板构造图

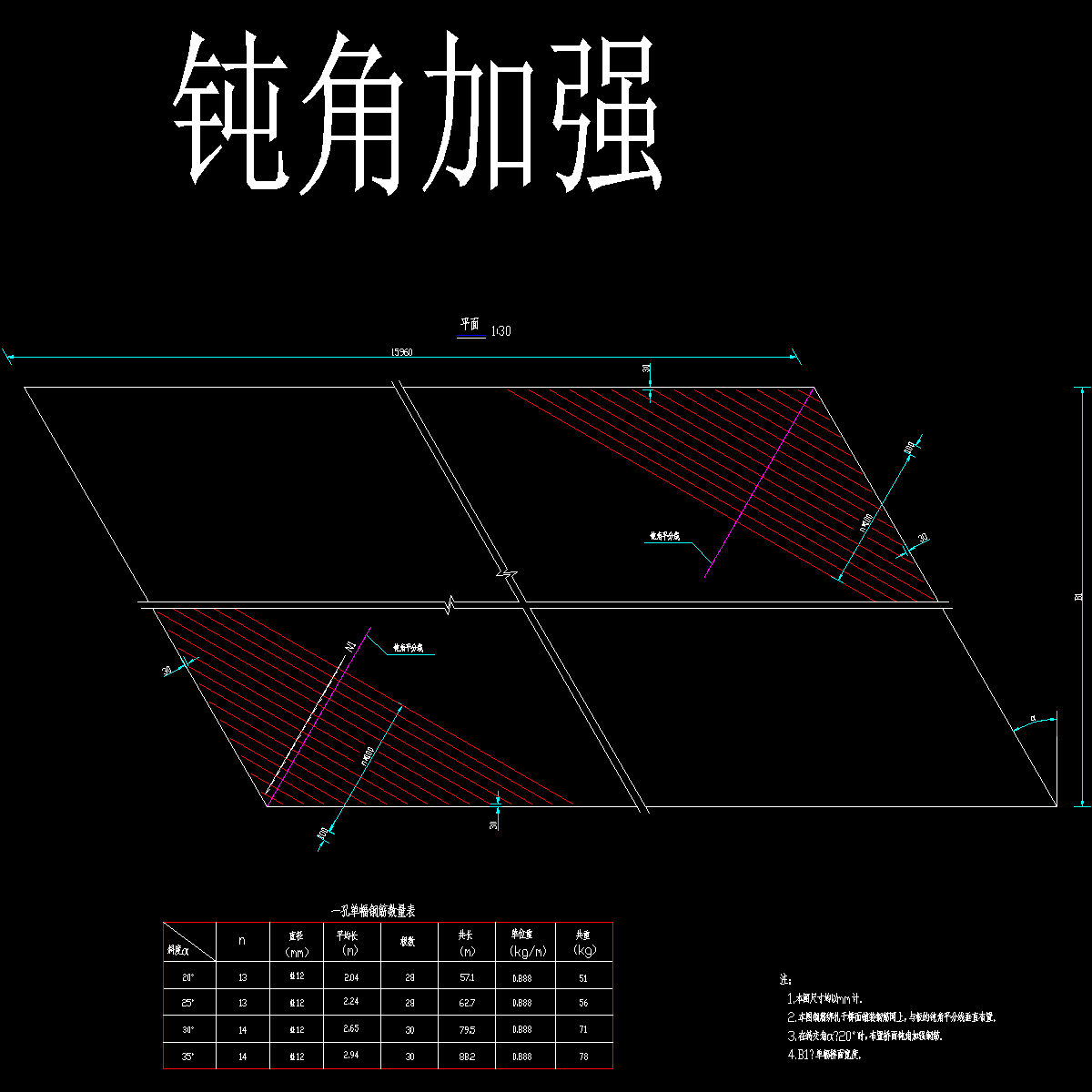

桥面钝角加强钢筋构造图

底板加强钢筋构造图

封锚端钢筋构造图

预应力钢束构造图

板端加强钢筋构造图

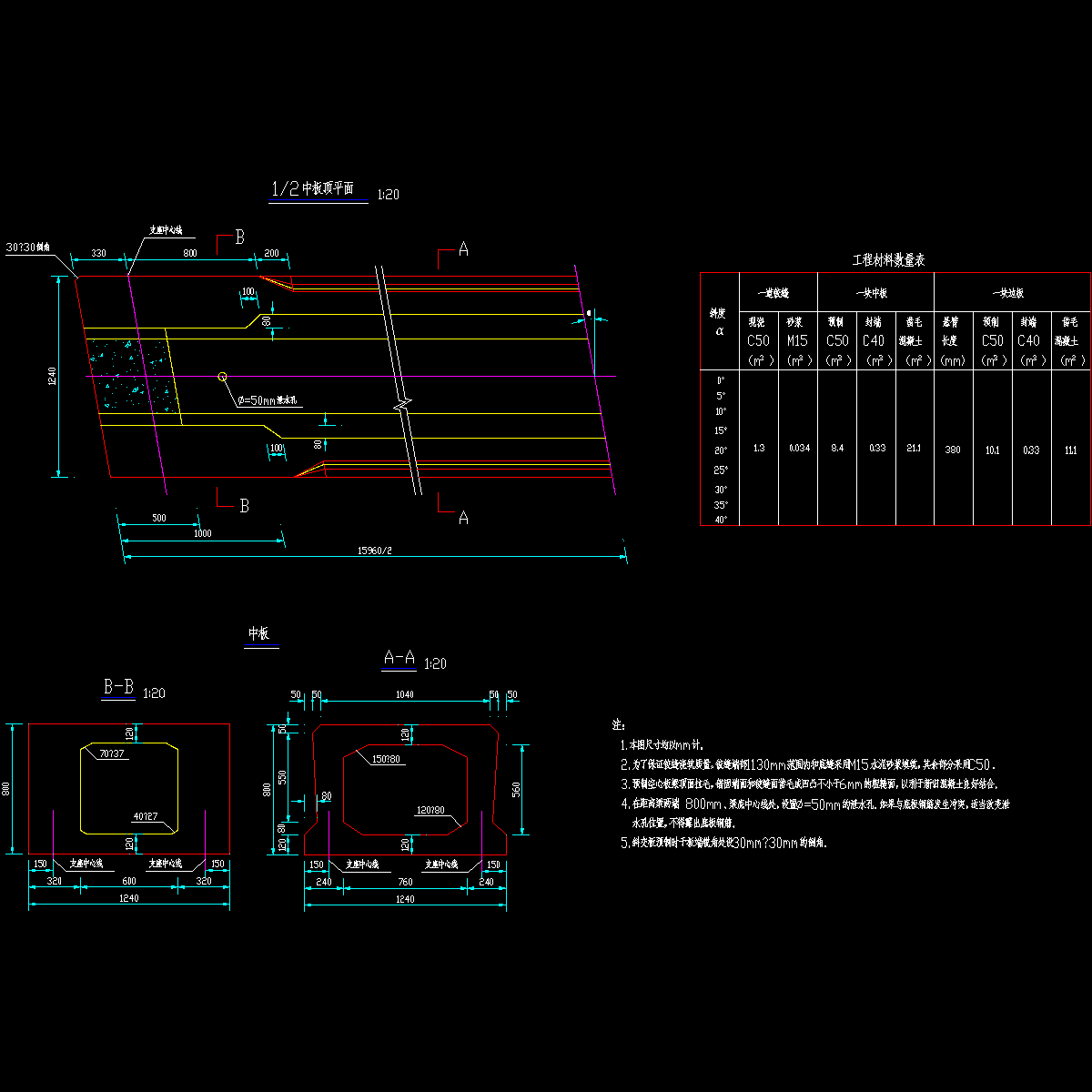

中板普通钢筋构造图（α=0°）

中板普通钢筋构造图（α=5°）

中板普通钢筋构造图（α=10°）

中板普通钢筋构造图（α=15°）

中板普通钢筋构造图（α=20°）

中板普通钢筋构造图（α=25°）

中板普通钢筋构造图（α=30°）

中板普通钢筋构造图（α=35°）

边板普通钢筋构造图（C=380 α=0°）

边板普通钢筋构造图（C=380 α=5°）

边板普通钢筋构造图（C=380 α=10°）

边板普通钢筋构造图（C=380 α=15°）

边板普通钢筋构造图（C=380 α=20°）

边板普通钢筋构造图（C=380 α=25°）

边板普通钢筋构造图（C=380 α=30°）

边板普通钢筋构造图（C=380 α=35°）

资料简介：

设计依据：《公路工程技术标准》（JTG B01-近代）

公路等级：高速公路、一级公路；设计荷载：公路Ⅰ级；4车道；桥面宽度2×12.0m；路基宽24.5米。斜度：0°、5°、10°、15°、20°、25°、30°、35°。单幅桥梁片数：9。边板悬翼C：0.38m；预制板长15.96m；预制梁高0.8m;预制板最大吊装重量:边板289KN、中板227KN。通用图的结构体系为简支结构，按部分预应力A类构件设计。

……

主要材料：水泥采用高品质的强度等级为52.5级和42.5级的硅酸盐水泥，同一座桥的板梁应采用同一品种水泥。粗集料采用连续级配，碎石宜采用锤击式破碎生产。碎石最大粒径不宜超过20mm，以防混凝土浇筑困难或振捣不密实。C40、C50混凝土。普通钢筋采用HPB300和HRB400钢筋。HPB300钢筋主要采用了直径d=8mm、32mm两种规格； HRB400钢筋主要采用了直径d=10mm、12mm、16mm两种规格。预应力钢筋采用抗拉强度标准值fpk =1860MPa，公称直径d=15.2mm的低松弛高强度钢绞线。锚具采用15-3型和15-4型系列锚具及其配件；预应力管道采用圆形金属波纹管。

……

共计44张，设计于近代年

16m预应力混凝土简支空心板构造图

16米 空心板桥 面钝角加强钢筋构造图

16米空心板预应力钢束构造图

16米空心板预应力钢束构造图
