预应力简支空心板大桥CAD施工图纸.dwg

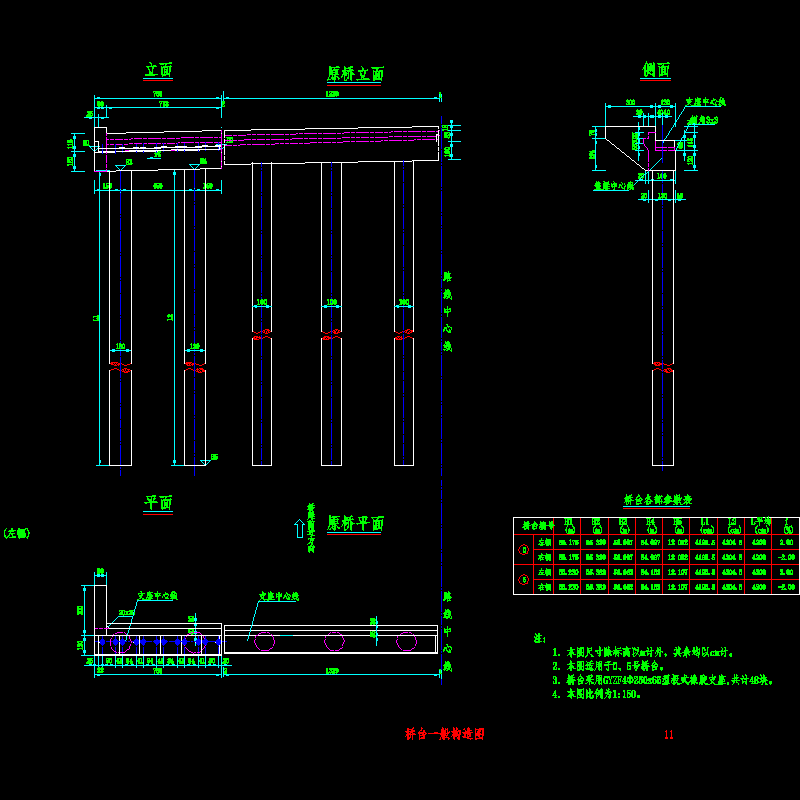

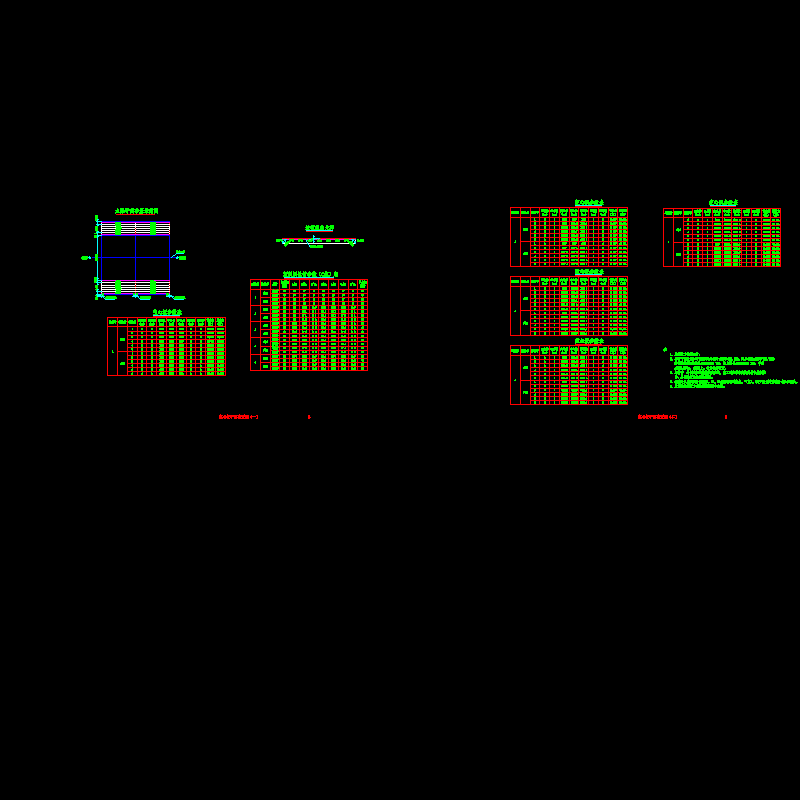

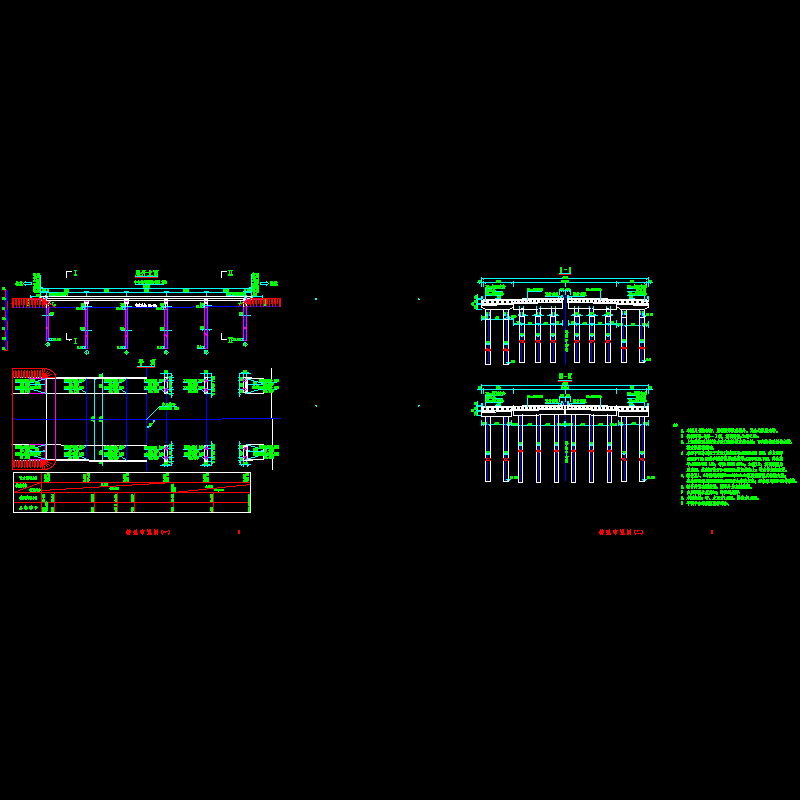

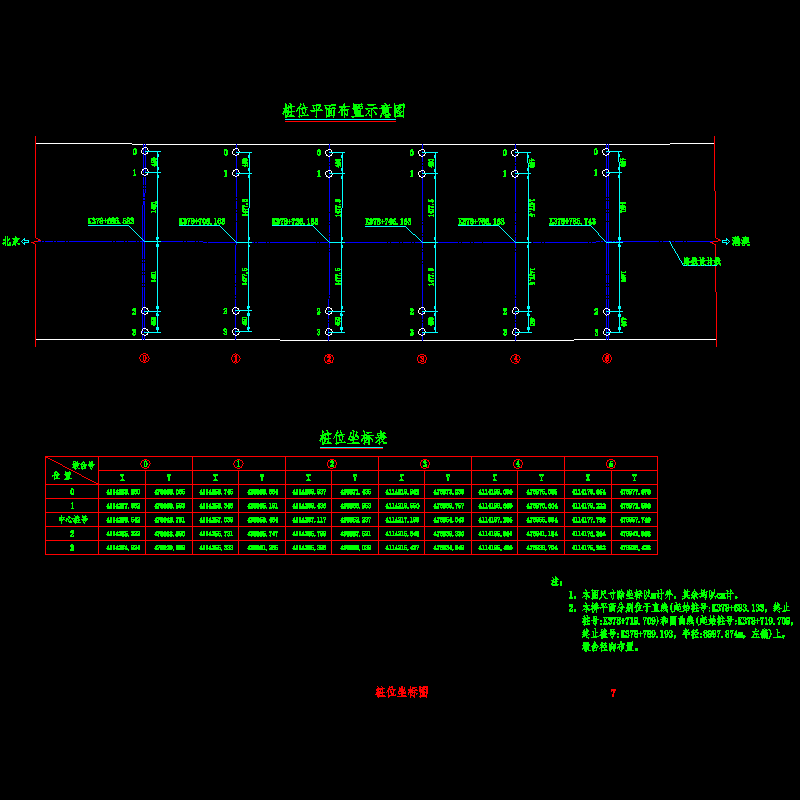

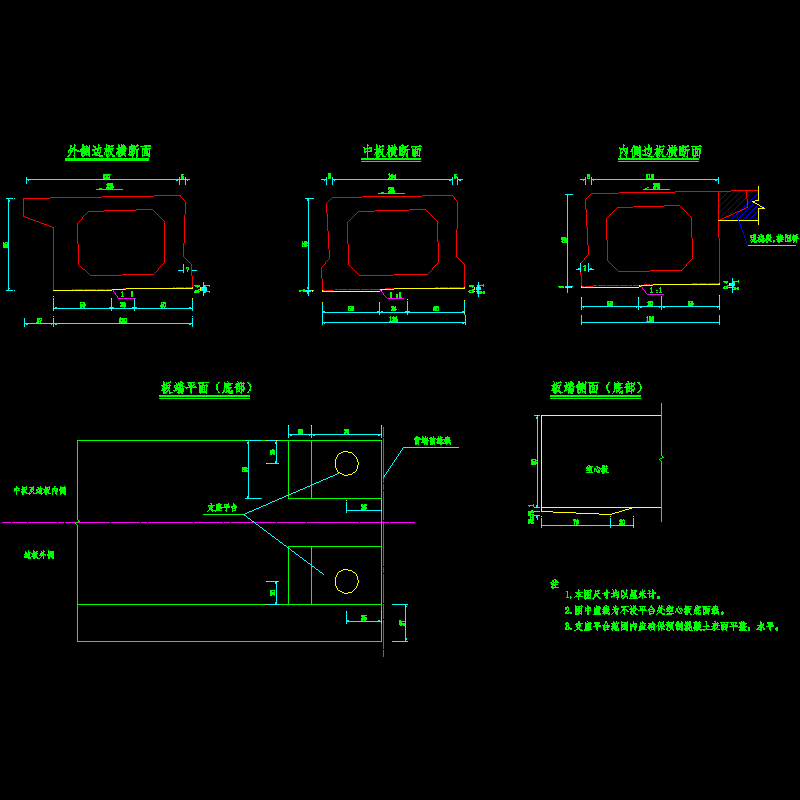

附件详情 该资料为在原桥位置两侧加宽拼接、两侧各直接加宽8米的新建结构，使新建结构与原结构形成共同受力的整体桥梁。按照与原桥相同建筑结构形式，并结合现状地形及路线平纵面，桥梁设计跨径为5-20m，交角90o，全长106.06米，上部采用与原桥跨径一致的预应力简支空心板，桥面连续，桥面铺装厚度为19cm；下部采用柱式墩台，钻孔灌注桩基础。 　　…… 　　设计标准 　　汽车荷载等级：公路-I级。 　　桥面宽度：2x 1m分隔带，全宽42米。上、下行两幅桥间间隔1m。 　　地震动峰值加速度为0.10g。 　　设计安全等级：一级 　　桥面铺装为10厘米厚沥青混凝土、12厘米厚防水混凝土，在防水混凝土顶面设置防水层。C50防水混凝土铺设厚度为13cm，拉毛1cm后，铺设沥青混凝土桥面。桥台锥坡和台前溜坡采用30cm厚7.5号浆砌片石防护，砂砾垫层10cm。 　　…… 　　包括：设计说明、全桥主要材料及工程数量表、桥位平面图、地质纵断面图、桥型布置图、桩位坐标图、主梁平面布置图、板底承托构造图、桥台一般构造图、桥台盖梁钢筋构造图、桥台耳背墙钢筋构造图、桥台支座垫石钢筋构造图、桥台挡块钢筋构造图、桥台桩基础钢筋构造图、桥墩一般构造图、桥墩盖梁钢筋构造图、桥墩支座垫石钢筋构造图、桥墩挡块钢筋构造图、桥墩桩柱钢筋构造图、锥坡及防护构造图、桩基超声波检测管布置图、装配式后张法预应力混凝土简支空心板通用图设计说明、工程数量汇总表、空心板横断面布置图、空心板一般构造图（0°）、空心板预应力钢束构造图（0°）、空心板普通钢筋构造图（0°） 　　…… 　　共计24张
