13m预应力混凝土简支空心板通用图纸构造图及标准横断面图

  • 公路等级:高速
  • 车道数:四车道
  • 设计年代:近代
目录:
说明
一孔板梁材料数量总表
标准横断面图
空心板一般构造图
铰缝钢筋构造图
铰缝连接钢板构造图
桥面钝角加强钢筋构造图
底板加强钢筋构造图
封锚端钢筋构造图
预应力钢束构造图
板端加强钢筋构造图
中板普通钢筋构造图(α=0°)
中板普通钢筋构造图(α=5°)
中板普通钢筋构造图(α=10°)
中板普通钢筋构造图(α=15°)
中板普通钢筋构造图(α=20°)
中板普通钢筋构造图(α=25°)
中板普通钢筋构造图(α=30°)
中板普通钢筋构造图(α=35°)
边板普通钢筋构造图(C=380 α=0°)
边板普通钢筋构造图(C=380 α=5°)
边板普通钢筋构造图(C=380 α=10°)
边板普通钢筋构造图(C=380 α=15°)
边板普通钢筋构造图(C=380 α=20°)
边板普通钢筋构造图(C=380 α=25°)
边板普通钢筋构造图(C=380 α=30°)
边板普通钢筋构造图(C=380 α=35°)

资料简介:
设计依据:《公路工程技术标准》(JTG B01-近代)
公路等级:高速公路、一级公路;设计荷载:公路Ⅰ级;4车道;桥面宽度2×12.0m;斜度:0°、5°、10°、15°、20°、25°、30°、35°。单幅桥梁片数:9。边板悬翼C:0.38m;预制板长12.96m;预制梁高0.7m;预制板最大吊装重量:边板220KN、中板171KN。通用图的结构体系为简支结构,按部分预应力A类构件设计。
……
主要材料:水泥采用高品质的强度等级为52.5级和42.5级的硅酸盐水泥,同一座桥的板梁应采用同一品种水泥。粗集料采用连续级配,碎石宜采用锤击式破碎生产。碎石最大粒径不宜超过20mm,以防混凝土浇筑困难或振捣不密实。C40、C50混凝土。普通钢筋采用HPB300和HRB400钢筋。HPB300钢筋主要采用了直径d=8mm、32mm两种规格; HRB400钢筋主要采用了直径d=10mm、12mm、16mm两种规格。预应力钢筋采用抗拉强度标准值fpk =1860MPa,公称直径d=15.2mm的低松弛高强度钢绞线。锚具采用15-3型和15-4型系列锚具及其配件;预应力管道采用圆形金属波纹管。
……
共计43张,

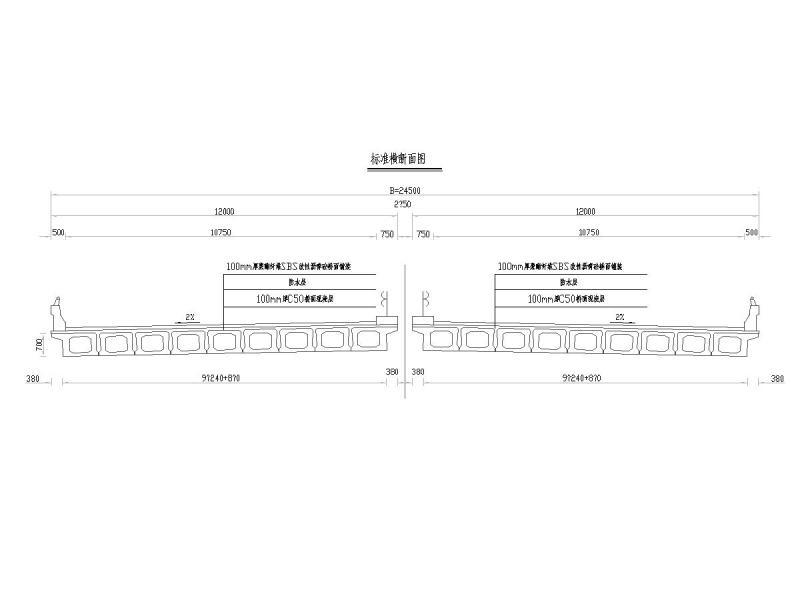

13米空心板标准横断面图

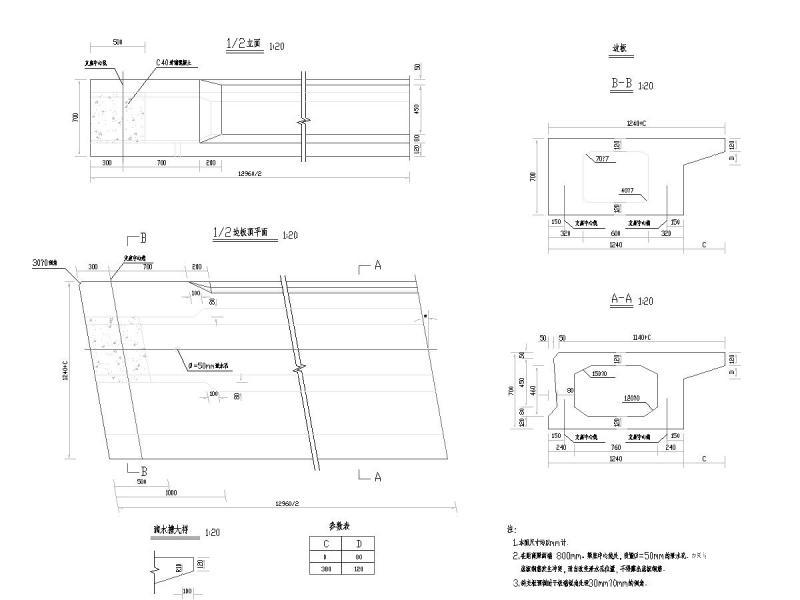

13米空心板一般构造图

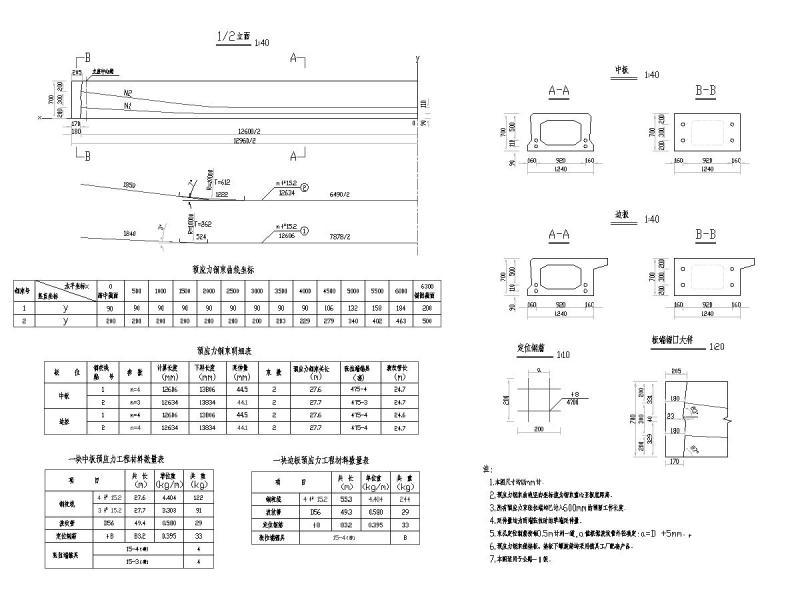

预应力钢束构造图

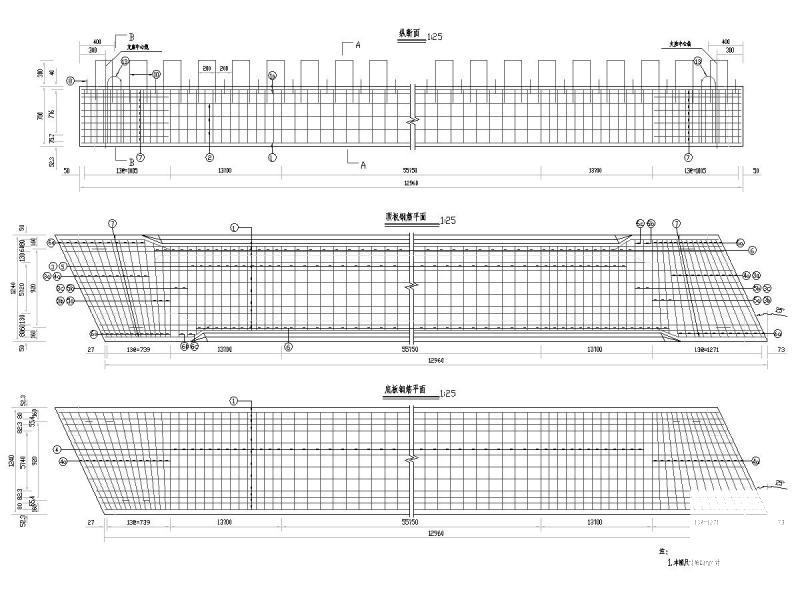

中板普通钢筋构造图

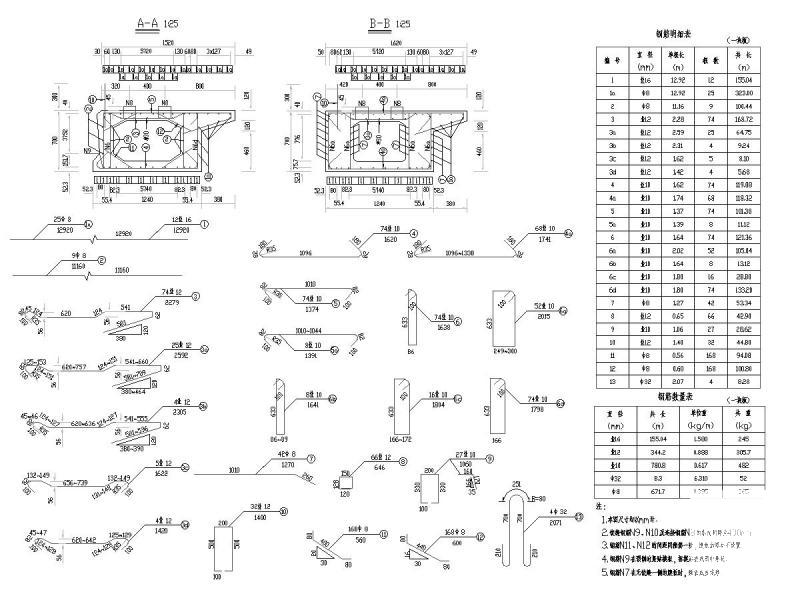

边板普通钢筋构造图
以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 预应力简支空心板通用图 - 1
    预应力简支空心板通用图 - 1
  • 预应力简支空心板通用图 - 2
    预应力简支空心板通用图 - 2
  • 预应力简支空心板通用图 - 3
    预应力简支空心板通用图 - 3
  • 预应力简支空心板通用图 - 4
    预应力简支空心板通用图 - 4
  • 预应力简支空心板通用图 - 5
    预应力简支空心板通用图 - 5
以上是部分截图,请下载附件后查看完整高清内容
