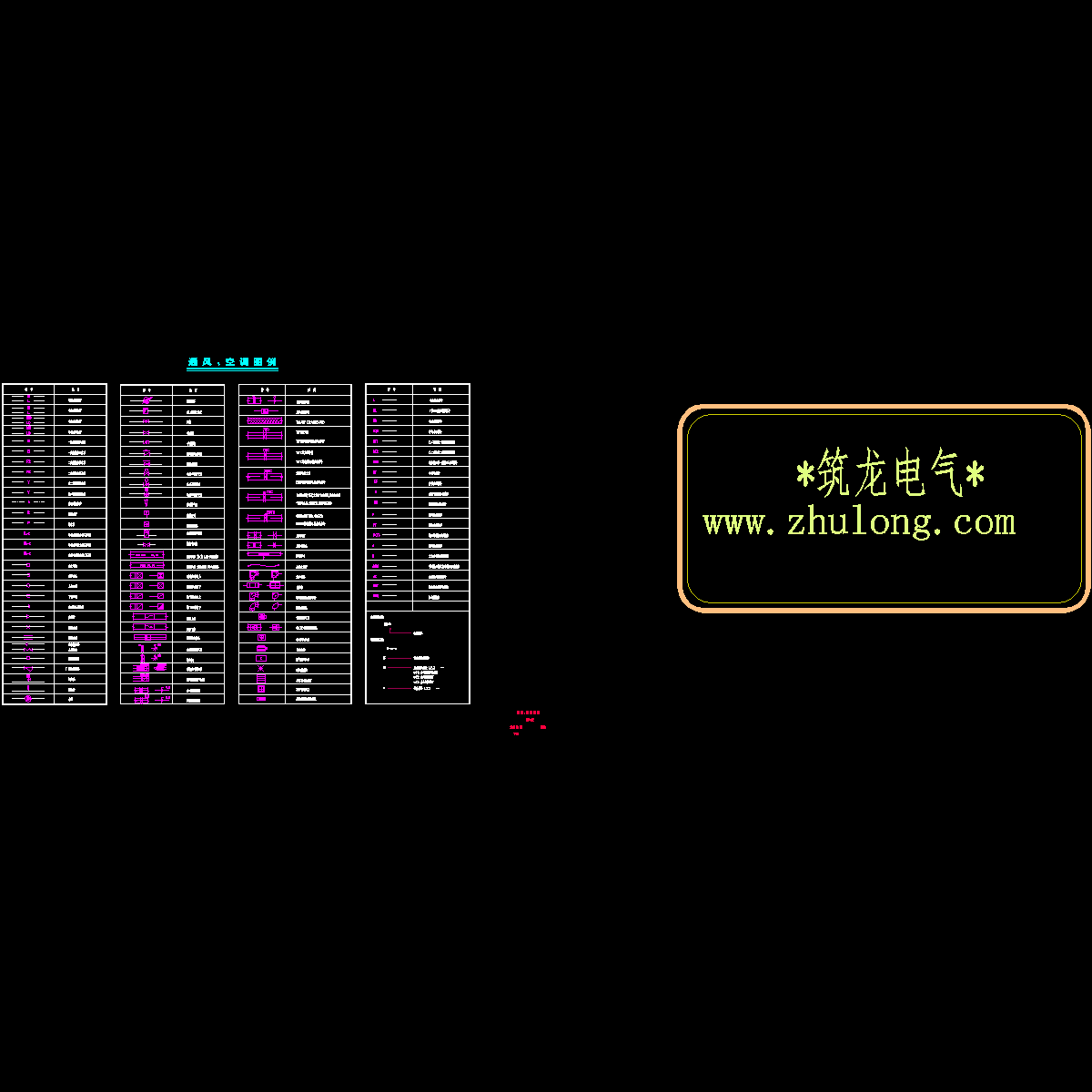

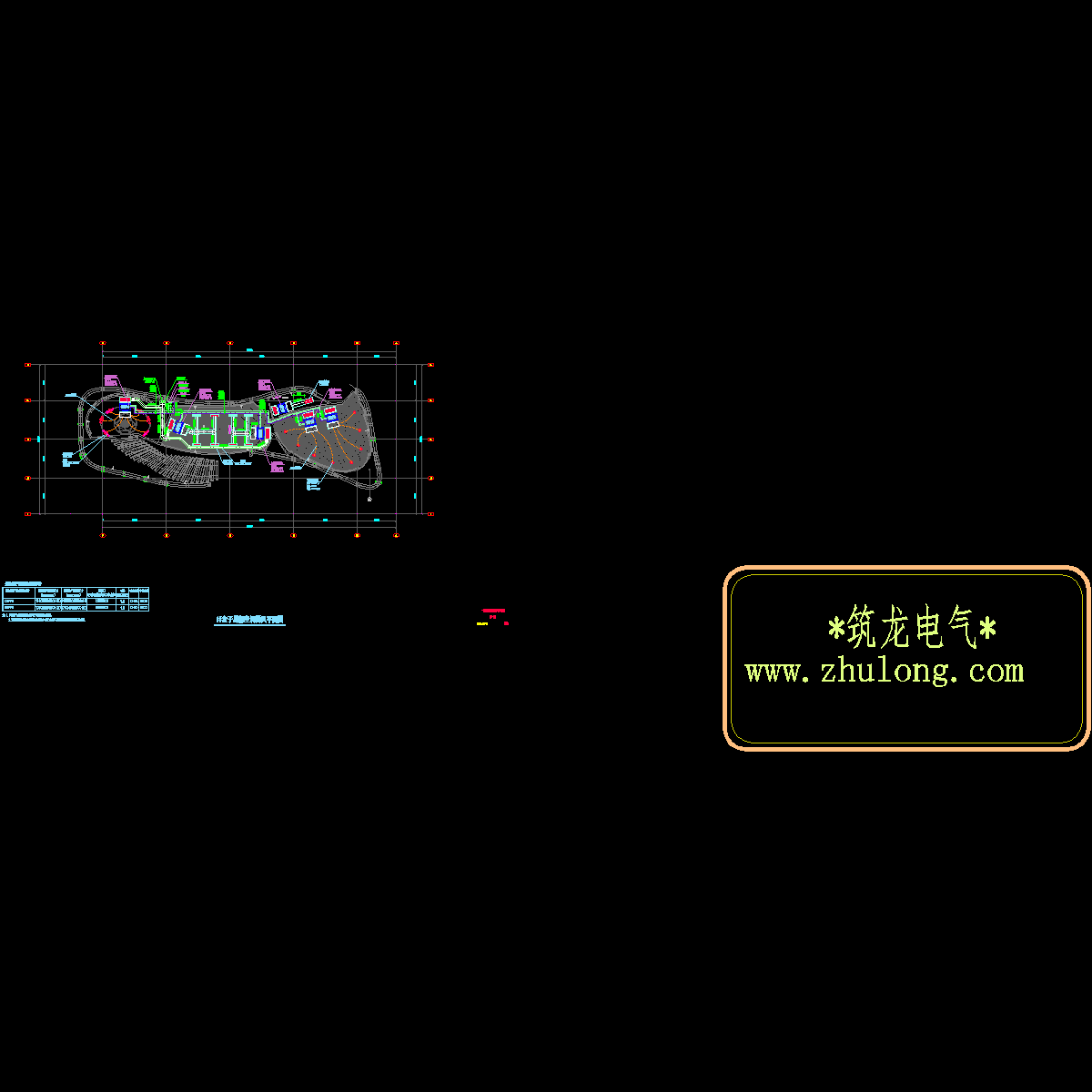

文娱活动中心采暖及空调通风系统设计施工大样图（空气源热泵）.dwg

附件详情

一、项目概要：
该项目设计内容包括采暖、通风、消防排烟及加压送风系统的施工图设计......
二、冷热源：
本项目于室外设置两台空气源热泵机组，单台热泵机组制冷量为900kw，单台制热量为450kw，夏季空气源热泵机组仅负担室内显热负荷1100 kw，其它显热负荷和潜热负荷由溶液式新风机组负担；冬季空气源热泵机组负担900kw热负荷，余下热负荷由地板采暖和溶液式新风机组负担......
三、空调水系统：
空调循环水系统采用一次泵定流量两管制空调水系统。供回水总管之间设压差旁通。
空调循环水竖向采用异程式布置，水平方向尽量采用同程式布置......
四、空调风系统：
1.夏季由新风机组加风机盘管提供空调，冬季由新风机组、风机盘管及提供空调，冬季由新风机组、风机盘管及地板采暖联合供暖。
2.儿童活动区采用全空气机组，也设置有地板采暖，冬季全空气机组与地板采暖联合供暖。
3.弱电房设置风机盘管降温，风机盘管于机房外设置。消防控制室设置分体空调机降温......
五、通风系统：
1.地下停车库、卫生间、厨房、水泵房及中水机房等地方，将会采用机械通风系统。
2.卫生间按每小时15次换气计算排风量。
3.地下停车库设置机械排风，地下停车库的排风排烟将设于首层排风口排放，而排烟量按地下停车库换气次数为6次/h.m3计算。
4.防烟楼梯间设置机械加压送风系统，当有火灾事故发生时向楼梯间加压送风，使其处
于正压的状态......

编制于近代年 图纸共39张
