6层办公楼风冷往复式冷水空调系统设计施工图纸

  • 设计详细说明:有
  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑设计面积:3274.85平方米
  • 建筑地上层数:6层
  • 图纸设计深度:施工图
  • 参考图纸:18张
  • 设计内容:空调,冷热源
  • 空调系统:全空气系统,空气-水系统
  • 水系统:双管制,同程式,闭式

附件详情

一、项目概要:
本建筑一至六层设中央空调,总建筑面积3274.85m2...
二、冷源:
风冷往复式冷水机组...
三、空调系统:
1.全中央空调,空气-水系统。
2.冷水系统:双管制、水平同程的闭式系统。
3.冷水采用闭式机械循环系统...

图纸共18张。

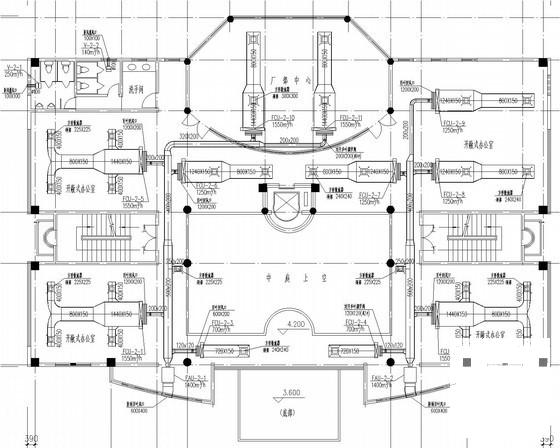

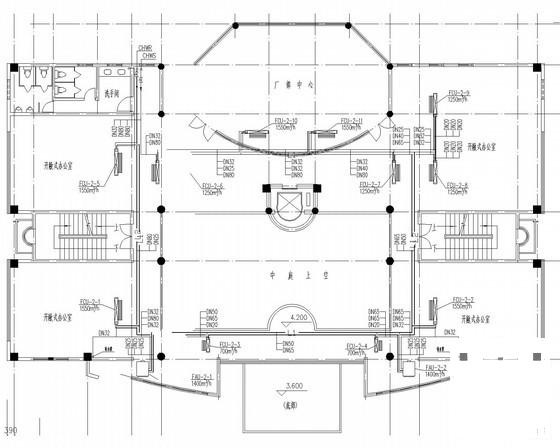

空调风管平面图

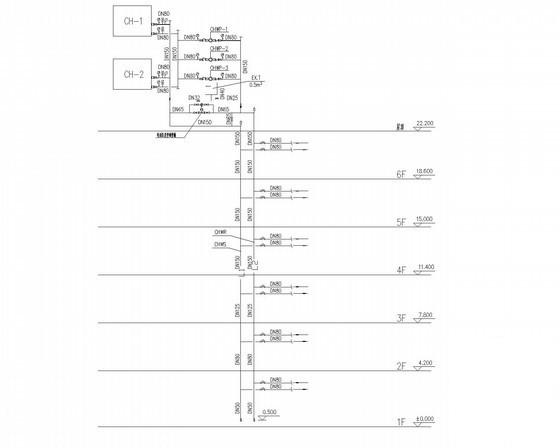

空调冷水流程图

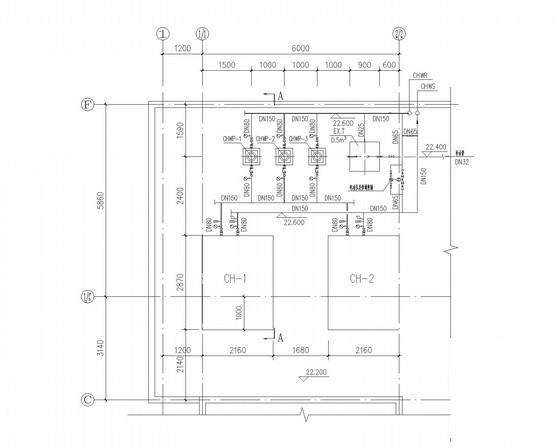

屋顶空调制冷放大图
