办公楼空调系统毕业设计方案(活塞式冷水机组)

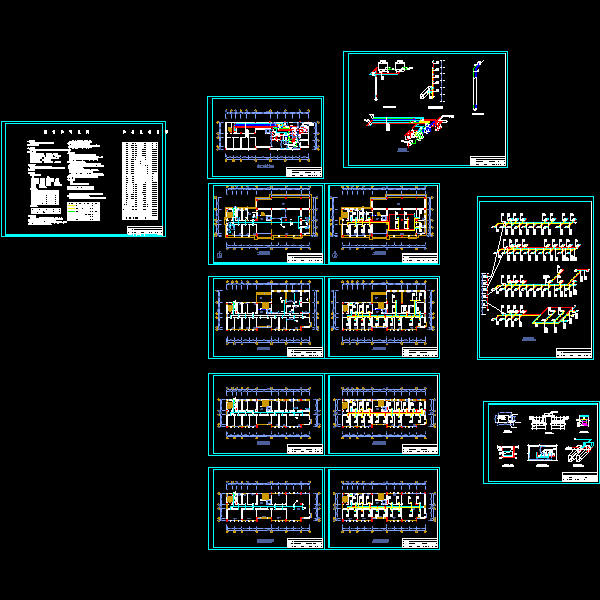

一、概况 　　该资料为建环专业毕业设计，设计内容为上海市某办公楼空调设计，建筑高度为17.5米，一层层高3.9m，2~5层层高3.4m，建筑面积为3865平方米，空调面积为1947平方米。设计包括冷热负荷的计算，空调系统方案论证，水系统设计、风系统设计、设备选型等。 　　 　　二、设计内容 　　1. 冷热源设计：主机选用活塞式制冷机。冷源：水冷式半封闭式普通型活塞式冷水机组；热源：汽水换热器，饱和蒸汽0.4MPa；热媒水65/55°C。 　　2. 空气处理系统: 风机盘管加新风系统，所有房间均采用单独的新风系统。 　　3. 空调水系统：空调高温冷水系统及低温冷水系统均采用冬夏共用管道的二管制，采用膨胀水箱定压。冷水循环系统采用一次泵变流量系统。水平管和立管都采用同程回水管系统。 　　 　　编制于2012年，图纸共13张。
