3层规划设计场馆建筑空调通风系统设计施工图纸

  • 设计详细说明:有
  • 建筑类别:办公,教育,文化
  • 建筑高度类型:多层建筑
  • 建筑设计面积:17920平方米
  • 建筑地上层数:3层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:18张
  • 设计内容:空调,通风,防排烟,冷热源
  • 冷热源:电动压缩式冷水机组,空气调节器
  • 空调系统:全空气系统,制冷剂系统
  • 水系统:双管制,同程式,异程式
  • 送风方式:散流器送风
  • 项目所在地:安徽

附件详情

  • 设计施工说明
  • 资料目录
  • 空调通风平面图
  • 水系统流程图
  • 消防原理图
  • 防火分区示意图
  • 机房详图
  • ......

附件详情

一、项目概要:
总建筑设计面积:17920平方米,其中:地上建筑面积12972平方米,地下建筑面积4948平方米,建筑层数:地上3层,地下1层......
二、冷热源:
1.开放式大空间区域冷热源选用2台。
2.办公、特色阅览等区域冷热源选用变频、变冷媒流量(VRV)空调机组......
三、空调风系统:
1.大空间区域采用全空气低速送风系统。气流组织上送上(侧)回。
2.办公、小型报告厅、特色阅览等所用VRV室内机采用四吹嵌入式。
3.通信机房、消防控制室、值班室等为分体空调......
四、空调水系统:
1.空调水系统采用二管制,垂直同程,水平异程。
2.空调水系统采用落地式膨胀水箱定压。膨胀水箱布置在地下冷冻水泵房内......
五、通风排烟系统:
1.地下层车库设机械排风兼排烟系统,换气次数为6次/时,排烟风机与排烟阀联锁。
2.地下层变配电室设机械排风系统,自然进风。
3.地下层密集书库设排风/排烟合用系统。排风量4次换气;排烟量按照60m3/h.m2计算。
4.通往地下层的封闭楼梯间,当无对外开窗条件时,设置独立的正压送风系统......

图纸共18张。

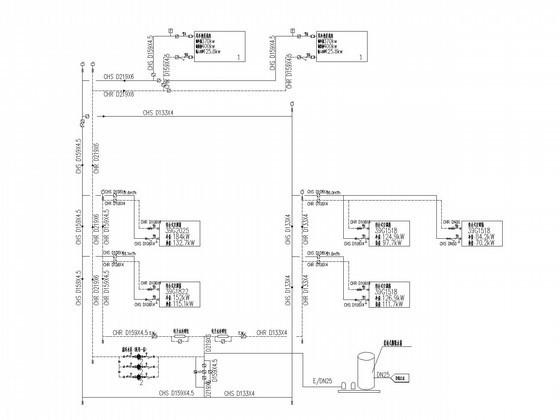

空调水系统流程图

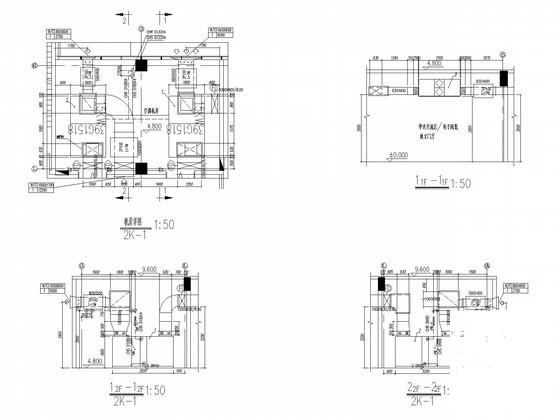

机房详图

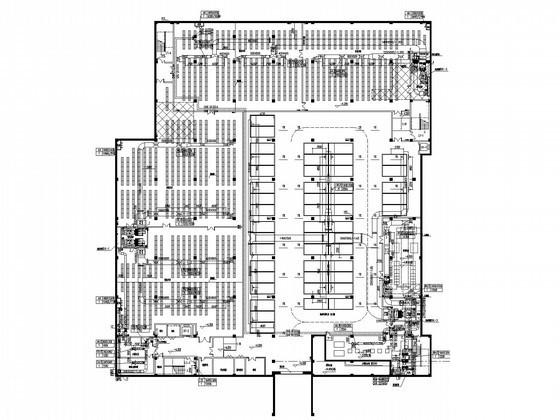

通风平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 规划设计图纸 - 1
    规划设计图纸 - 1
  • 规划设计图纸 - 2
    规划设计图纸 - 2
  • 规划设计图纸 - 3
    规划设计图纸 - 3
  • 规划设计图纸 - 4
    规划设计图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
