10层商业综合楼空调通风设计施工图纸(焓湿图纸)

  • 设计详细说明:有
  • 建筑类别:办公,商业,娱乐
  • 建筑高度类型:高层建筑
  • 建筑设计面积:128485平方米
  • 建筑地上层数:5层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:44张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源,机房,其它
  • 冷热源:电动压缩式冷水机组,空气源热泵,锅炉
  • 空调系统:全空气系统,空气-水系统,制冷剂系统
  • 全空气系统:定风量
  • 水系统:单式泵,变流量
  • 节点大样:水箱,集分水器,风机盘管,空气处理机组
  • 项目所在地:上海

附件详情

  • 资料目录
  • 设计总说明
  • 施工总说明
  • 主要设备材料表
  • 空调通风图例
  • 空调系统原理图
  • 风冷热泵系统图
  • 正压送风系统图
  • 空调机组自控原理图
  • 新风机组自控原理图
  • 空调通风平面图(缺失)
  • 防排烟平面图(缺失)
  • 空调水管平面图
  • 设备屋顶层空调水管平面图
  • 分/集水器接管示意图
  • 膨胀水箱配管示意图
  • 屋顶排风风机剖面图
  • 屋顶防排烟风机剖面图
  • 水管立管系统图
  • 空调机房剖面图
  • 制冷机房详图
  • 排烟系统图
  • 多联机空调系统图
  • 组合式空调器焓湿图计算

附件详情

稿件为上海某商业建筑空调通风设计施工图纸;工程总建筑面积128485平方米,主体建筑为地上5层,地下2层;局部高层为地上10层,地下2层,建筑高度多层部分23.200米,塔楼部分41.750米,主楼部分主要为超市、商场及电影院,局部高层为办公用房。
设计范围:
1. 主体建筑部分超市、商场及电影院的空调设计、通风设计(含组合式空调器焓湿图计算,空调自控设计);
2. 地下汽车库、公共厕所及机电设备用房的机械通风设计,变配电间的降温通风设计。
3. 防、排烟系统设计。

,图纸共44张(缺少建筑空调通风及防排烟平面图)。

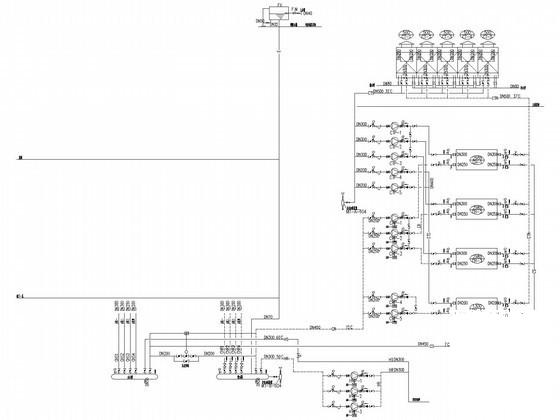

空调系统原理图

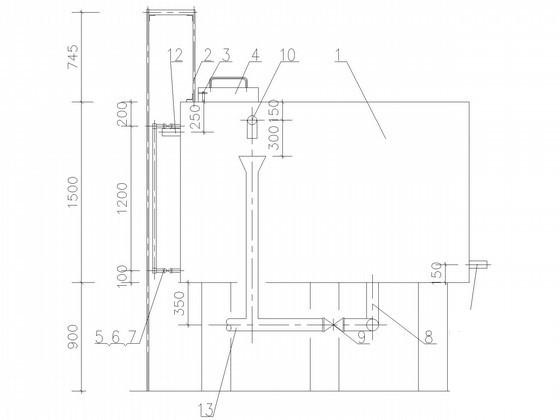

膨胀水箱配管立面图

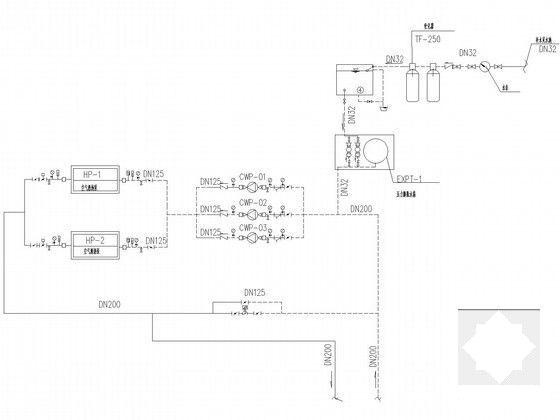

电影院风冷热泵系统图

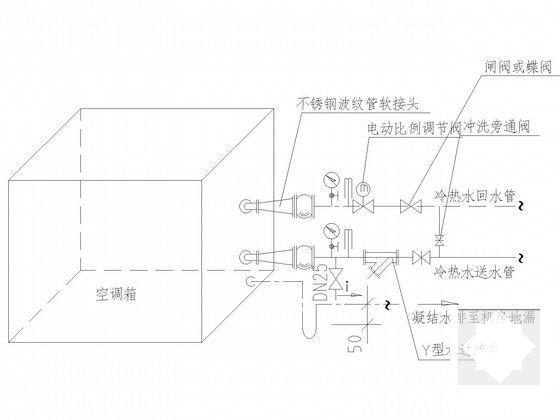

空调器接水管示意图

空调机房剖面图

裙楼排烟系统图

屋顶防排烟风机详图

新风机组控制原理图

制冷机房平面图

组合式空调器焓湿图计算

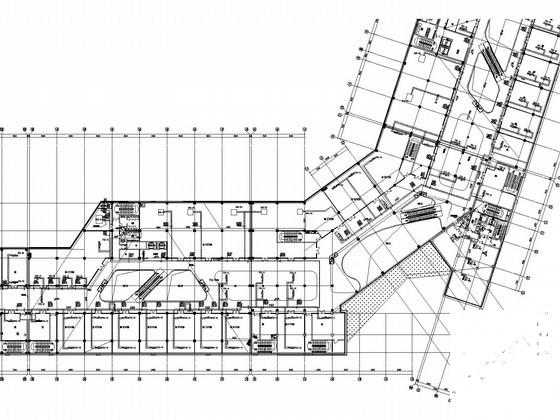

空调水管总平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 综合楼空调设计图纸 - 1
    综合楼空调设计图纸 - 1
  • 综合楼空调设计图纸 - 2
    综合楼空调设计图纸 - 2
  • 综合楼空调设计图纸 - 3
    综合楼空调设计图纸 - 3
  • 综合楼空调设计图纸 - 4
    综合楼空调设计图纸 - 4
  • 综合楼空调设计图纸 - 5
    综合楼空调设计图纸 - 5
  • 综合楼空调设计图纸 - 6
    综合楼空调设计图纸 - 6
以上是部分截图,请下载附件后查看完整高清内容
